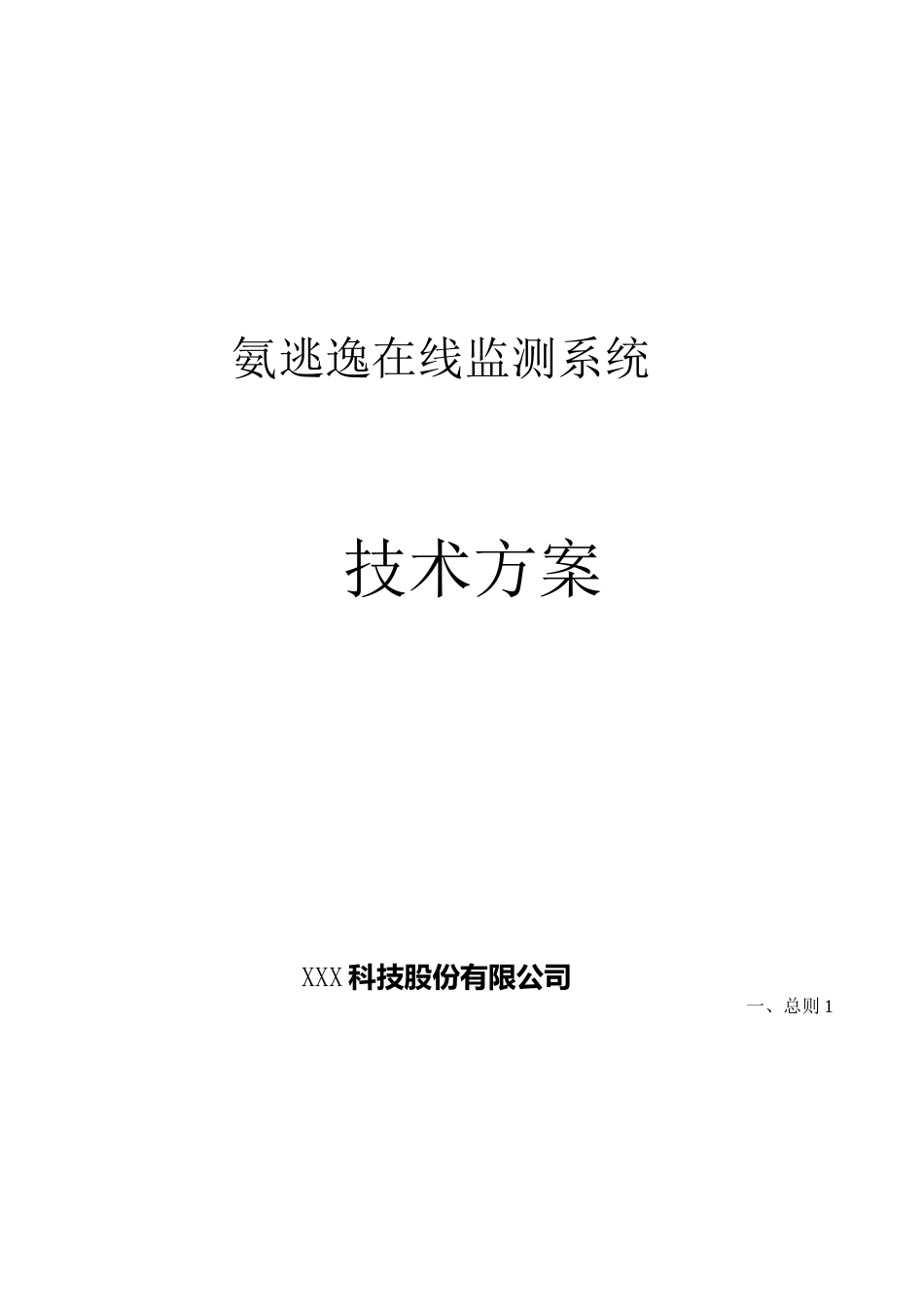

氨逃逸在线监测系统技术方案VIP专享

氨逃逸在线监测系统技术方案XXX 科技股份有限公司一、总则 1二、系统综述 21、系统组成 22、仪器监测原理 33、仪器技术指标 54、系统功能结构 6三、项目实施计划及参与人员 81、项目实施进度计划 82、项目配置主要工作人员 93、项目实施分工表 11四、施工及系统安装调试方案 111、工程概况 112、工程内容 123、仪器室的布局方案 124、CEMS 的安装施工方案 135、施工安全措施 156、系统验收 167、技术培训 16五、质量及售后服务承诺书 181、质量及售后服务承诺 182、售后服务内容 183、技术难题的解决 194、售后服务热线 195、售后服务流程图 19一、总则1、本方案适用于氨逃逸连续监测系统，其内容包括该设备的功能设计、结构、性能、安装和试验等方面的技术要求。2、本方案中提出了最低限度的技术要求，我方提供满足本方案书和所列标准要求的高质量产品及其相关服务。对国家有关安全、环保等强制性标准，将满足相关要求。我方在设备设计和制造中所涉及的各项规程，规范和标准遵循现行GB13223-2003火电厂大气污染物排放标准HJ/T212-2005污染源在线自动监控（监测）系统数据传输标准HJ/T75-2007固定污染源烟气排放连续监测技术规范HJ/T76-2007固定污染源烟气排放连续监测系统技术要求及检测方法SDJ9-87测量仪表装置设计技术规程NEMA-ICS4工业控制设备及系统的端子板NEMA-ICS6工业控制装置及系统的外壳DB-50065交流电气装置的接地设计规范IEC801-5防雷保护设计规范UL1778美国电器系列安全指标IEC61000电磁兼容标准SDJ279-90电力建设施工及验收技术规范热工仪表及控制装置篇本规范书所使用的标准如与需方所执行的标准有不一致时，将按较高标准执行。3、设备采用的专利涉及到的全部费用均被认为已包含在设备报价中，我方将保证需方不承担有关设备专利的一切责任。4、我公司承诺的设备测量的技术方法为：原位抽取法5、本技术说明书的最终解释权归 XXX 科技股份有限公司所有。、系统综述1、系统组成YSB 型氨逃逸连续监测系统（以下简称本系统）是将由：气态污染物（NH3）监测子系统、反吹校准控制系统组成。通过采样测定烟气中上述监测项目的实时数据，并将分析的数据通过 4-20mA 信号实时传送给 DCS 系统。本系统能自动连续监测：NH3 浓度，本系统运行数据采集率将不低于 95%,监测数据合格率大于 90%。1.1 系统结构示意图1.2 系统材质（防腐特性）本系统设备与污染物接触部分均采用 316L 不锈钢、聚四氟乙烯、耐...
