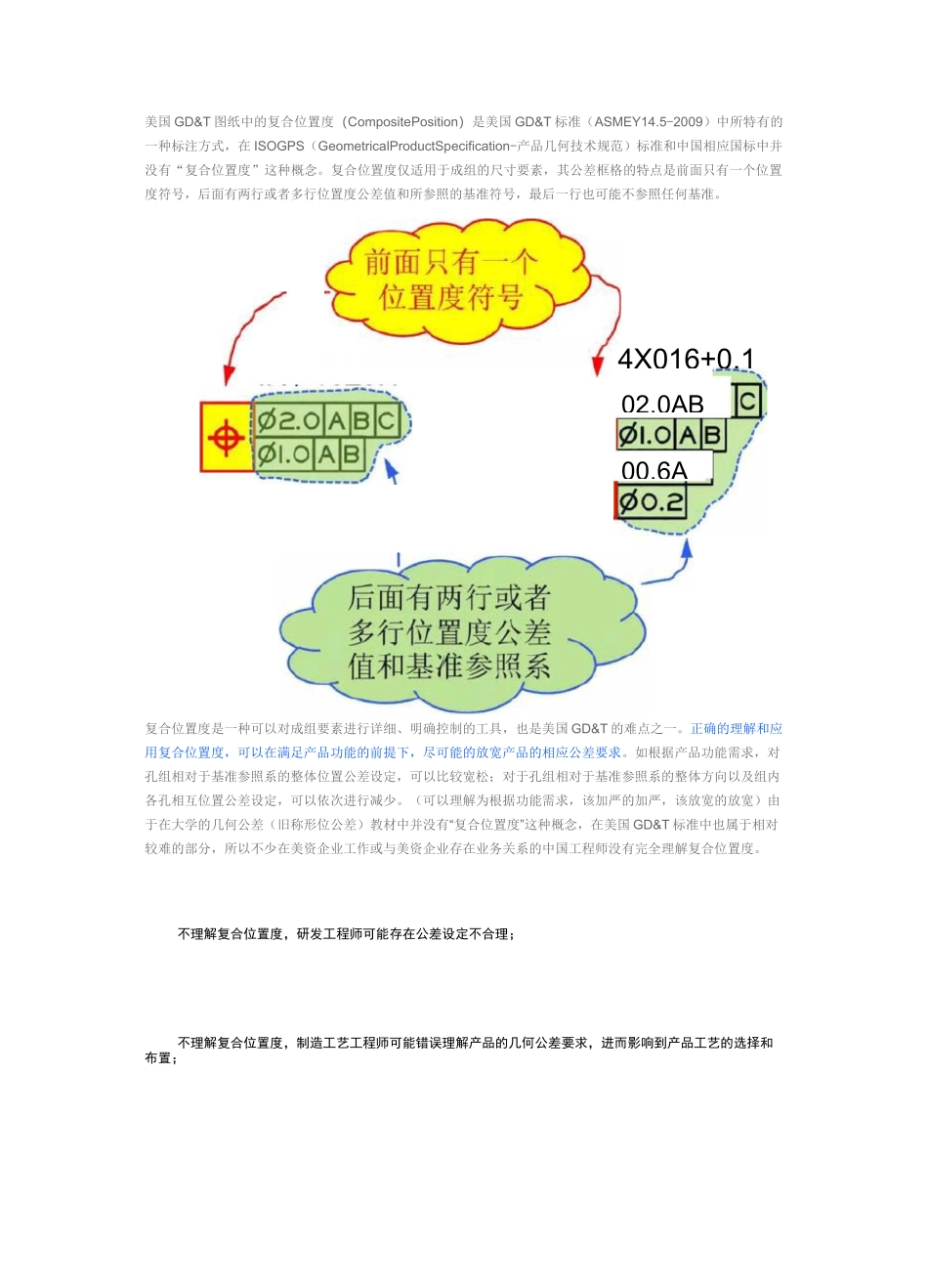

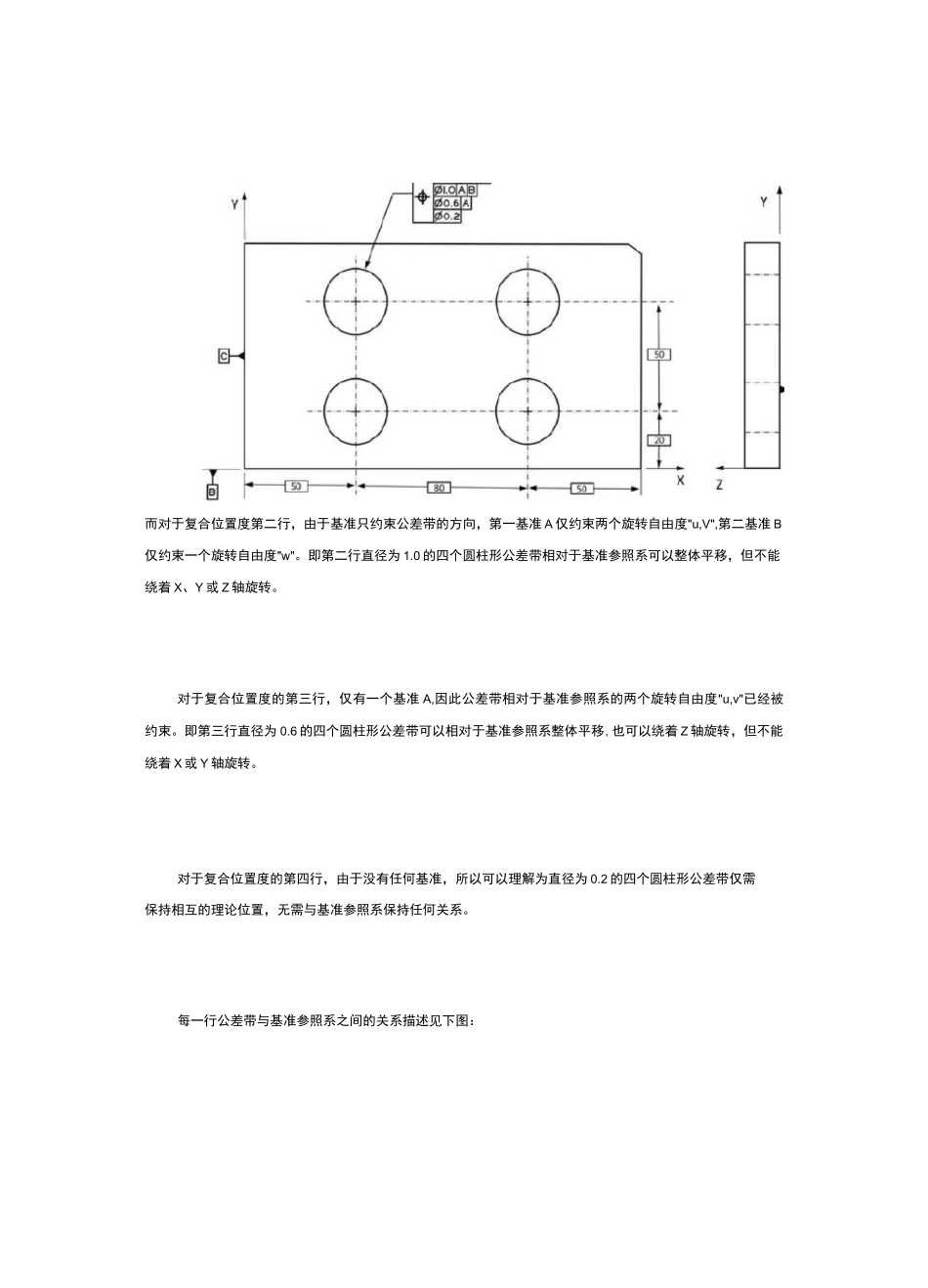

4X016±O,美国 GD&T 图纸中的复合位置度(CompositePosition)是美国 GD&T 标准(ASMEY14.5-2009)中所特有的一种标注方式,在 ISOGPS(GeometricalProductSpecification-产品几何技术规范)标准和中国相应国标中并没有“复合位置度”这种概念。复合位置度仅适用于成组的尺寸要素,其公差框格的特点是前面只有一个位置度符号,后面有两行或者多行位置度公差值和所参照的基准符号,最后一行也可能不参照任何基准。复合位置度是一种可以对成组要素进行详细、明确控制的工具,也是美国 GD&T 的难点之一。正确的理解和应用复合位置度,可以在满足产品功能的前提下,尽可能的放宽产品的相应公差要求。如根据产品功能需求,对孔组相对于基准参照系的整体位置公差设定,可以比较宽松;对于孔组相对于基准参照系的整体方向以及组内各孔相互位置公差设定,可以依次进行减少。(可以理解为根据功能需求,该加严的加严,该放宽的放宽)由于在大学的几何公差(旧称形位公差)教材中并没有“复合位置度”这种概念,在美国 GD&T 标准中也属于相对较难的部分,所以不少在美资企业工作或与美资企业存在业务关系的中国工程师没有完全理解复合位置度。不理解复合位置度,研发工程师可能存在公差设定不合理;不理解复合位置度,制造工艺工程师可能错误理解产品的几何公差要求,进而影响到产品工艺的选择和布置;4X016+0.102.0AB00.6A4X016±O.于第二、三行于四行不理解复合位置度,测量工程师可能错误的择测量评价了方法,最终增加了漏判或误判的可能性;不理解复合位置度,国内供应商在技术评审和报价过程中可能出现“低级”的失误。这一切都最终影响到产品质量、时间、成本!理解复合位置度的关键是理解“基准”和“公差带”之间的关系。对于复合位置度的第一行,按照传统的位置度理解即可:基准既约束公差带的方向(旋转自由度)也约束公差带的位置(平移自由度)。对于复合位置度公差框格,除了第一行之外的下面几行,基准仅约束公差带的方向(旋转自由度)基准对于公差带的位置(平移自由度)没有任何限制。如果复合位置度最后一行没有基准,则公差带与基准没有任何关系(如下图第四行)。基准既釣束公差带的方向,也约束公丟带相对于展准参隠系的平移(位置)°按照传统的检置度理解即町。基准仅约束公差带的方向.周此公羞带与基准之间只存在方关系・不存町'越翠 I 关系口公差带与基准无关在笛卡尔坐标系中,一个产品存在 6 个自由度,沿着X、Y、Z...
