10kV电容器组安装施工方案

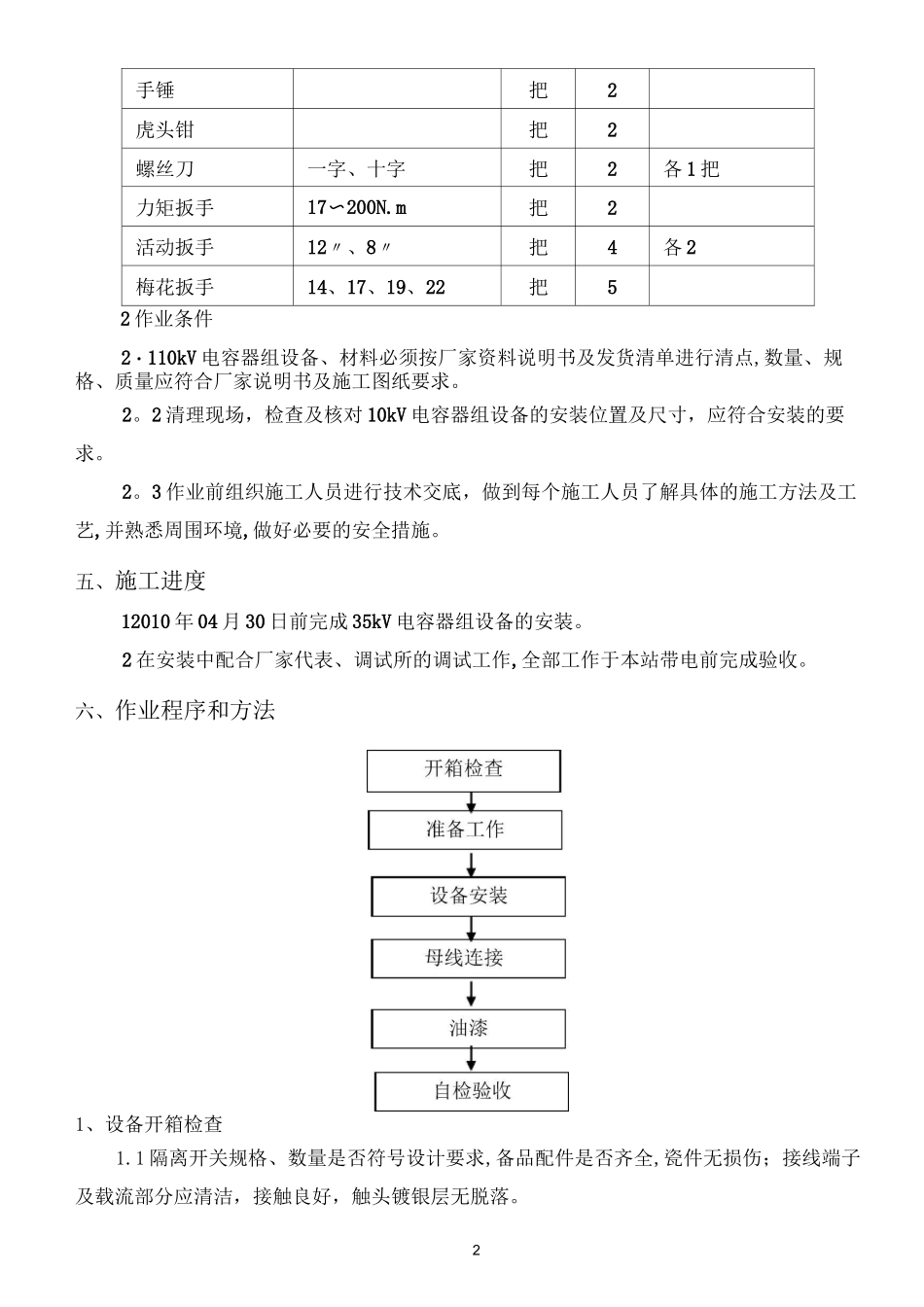

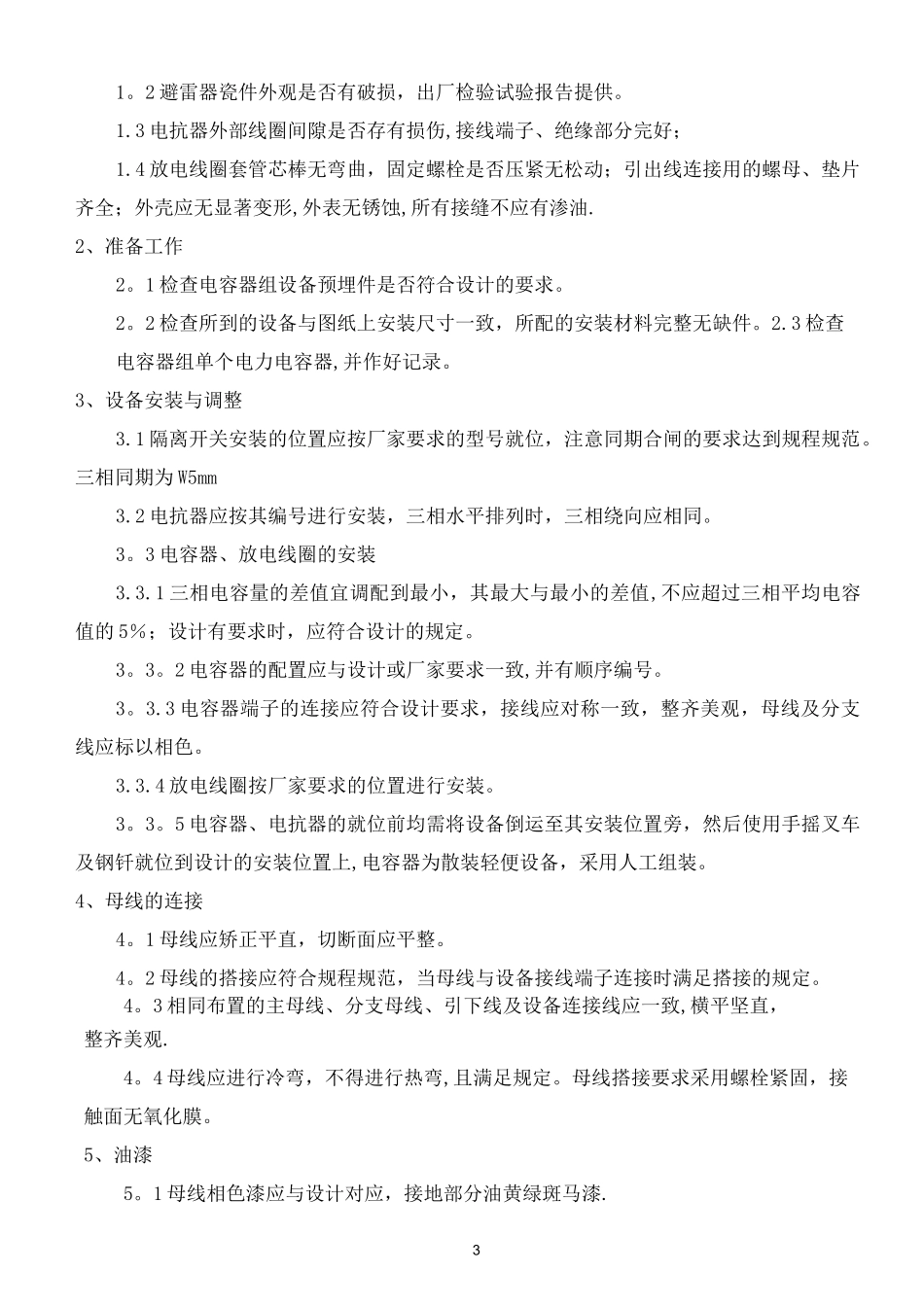

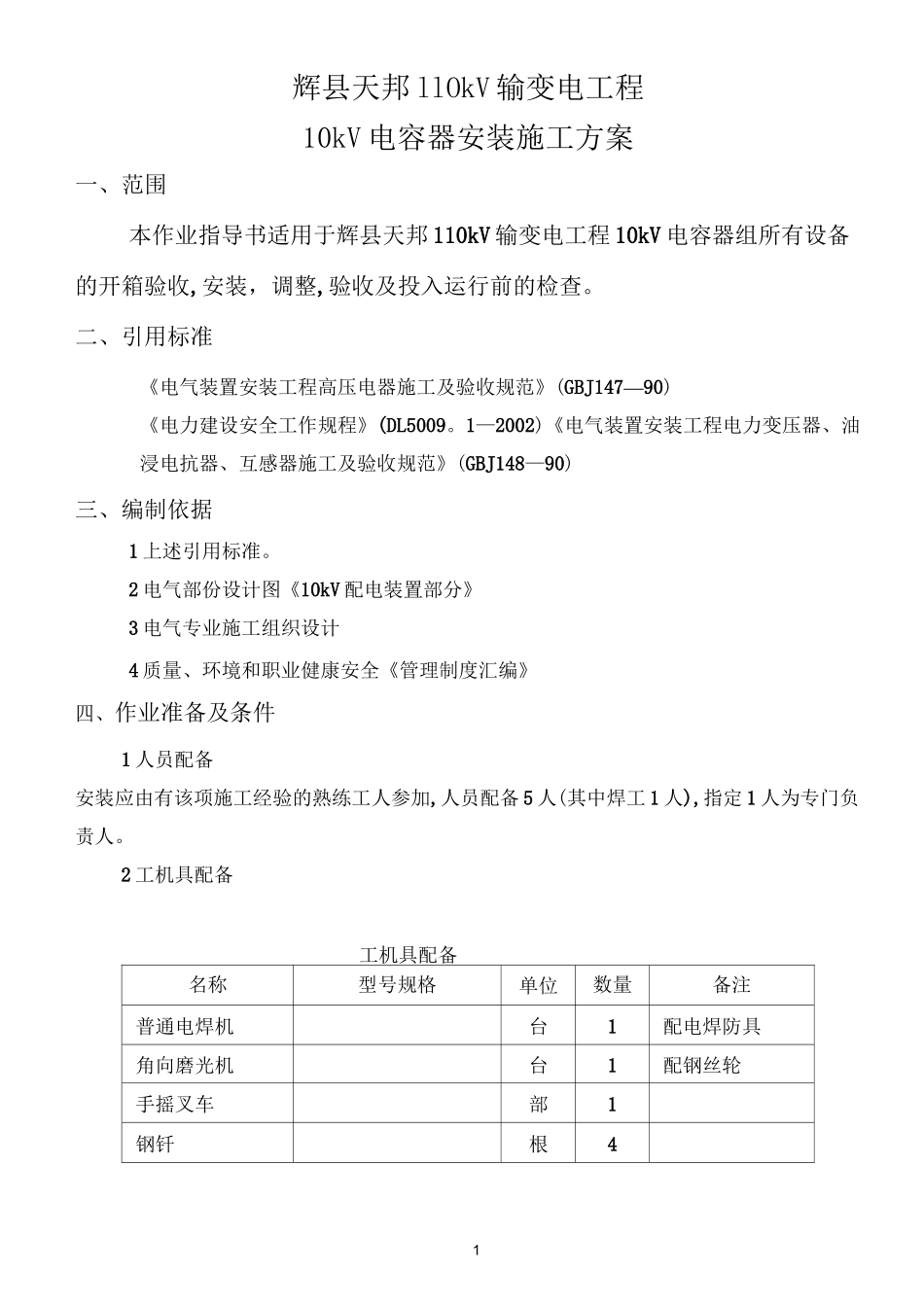

1辉县天邦 llOkV 输变电工程10kV 电容器安装施工方案一、范围本作业指导书适用于辉县天邦 110kV 输变电工程 10kV 电容器组所有设备的开箱验收,安装，调整,验收及投入运行前的检查。二、引用标准《电气装置安装工程高压电器施工及验收规范》(GBJ147—90)《电力建设安全工作规程》(DL5009。1—2002)《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》(GBJ148—90)三、编制依据1 上述引用标准。2 电气部份设计图《10kV 配电装置部分》3 电气专业施工组织设计4 质量、环境和职业健康安全《管理制度汇编》四、作业准备及条件1 人员配备安装应由有该项施工经验的熟练工人参加,人员配备 5 人(其中焊工 1 人),指定 1 人为专门负责人。2 工机具配备工机具配备名称型号规格单位数量备注普通电焊机台1配电焊防具角向磨光机台1配钢丝轮手摇叉车部1钢钎根42手锤把2虎头钳把2螺丝刀一字、十字把2各 1 把力矩扳手17〜200N.m把2活动扳手12〃、8〃把4各 2梅花扳手14、17、19、22把52 作业条件2・110kV 电容器组设备、材料必须按厂家资料说明书及发货清单进行清点,数量、规格、质量应符合厂家说明书及施工图纸要求。2。2 清理现场，检查及核对 10kV 电容器组设备的安装位置及尺寸，应符合安装的要求。2。3 作业前组织施工人员进行技术交底，做到每个施工人员了解具体的施工方法及工艺,并熟悉周围环境,做好必要的安全措施。五、施工进度12010 年 04 月 30 日前完成 35kV 电容器组设备的安装。2 在安装中配合厂家代表、调试所的调试工作,全部工作于本站带电前完成验收。六、作业程序和方法1、设备开箱检查1.1 隔离开关规格、数量是否符号设计要求,备品配件是否齐全,瓷件无损伤；接线端子及载流部分应清洁，接触良好，触头镀银层无脱落。31。2 避雷器瓷件外观是否有破损，出厂检验试验报告提供。1.3 电抗器外部线圈间隙是否存有损伤,接线端子、绝缘部分完好；1.4 放电线圈套管芯棒无弯曲，固定螺栓是否压紧无松动；引出线连接用的螺母、垫片齐全；外壳应无显著变形,外表无锈蚀,所有接缝不应有渗油.2、准备工作2。1 检查电容器组设备预埋件是否符合设计的要求。2。2 检查所到的设备与图纸上安装尺寸一致，所配的安装材料完整无缺件。2.3 检查电容器组单个电力电容器,并作好记录。3、设备安装与调整3.1 隔离开关安装的位置应按厂家要求的型号就位，注意同期合闸的要求达到规程规范。三相同期为 W5mm3.2 电...
