鱼道工程施工方案

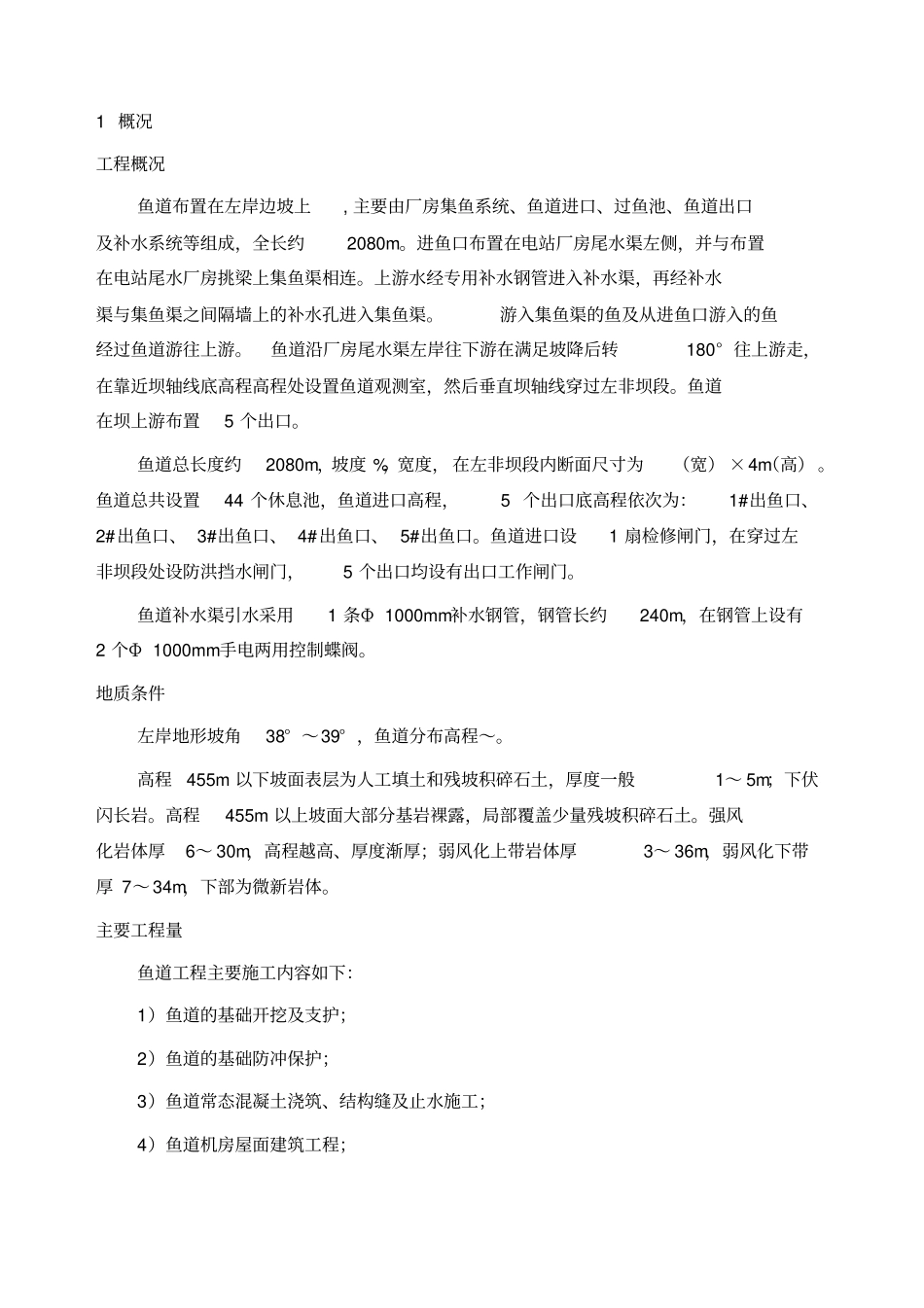

鱼道工程施工方案_第1页
1/19

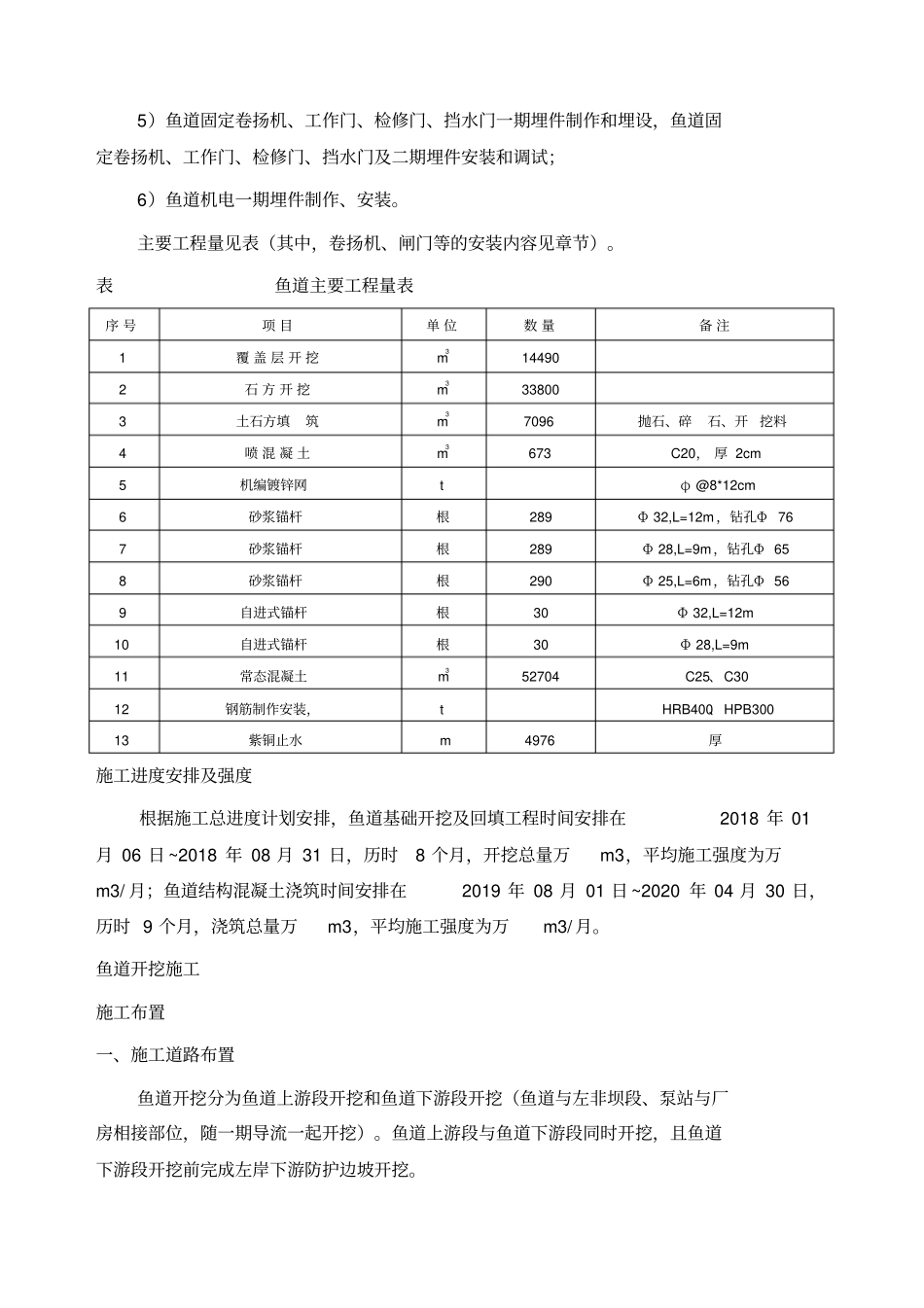

鱼道工程施工方案_第2页
2/19

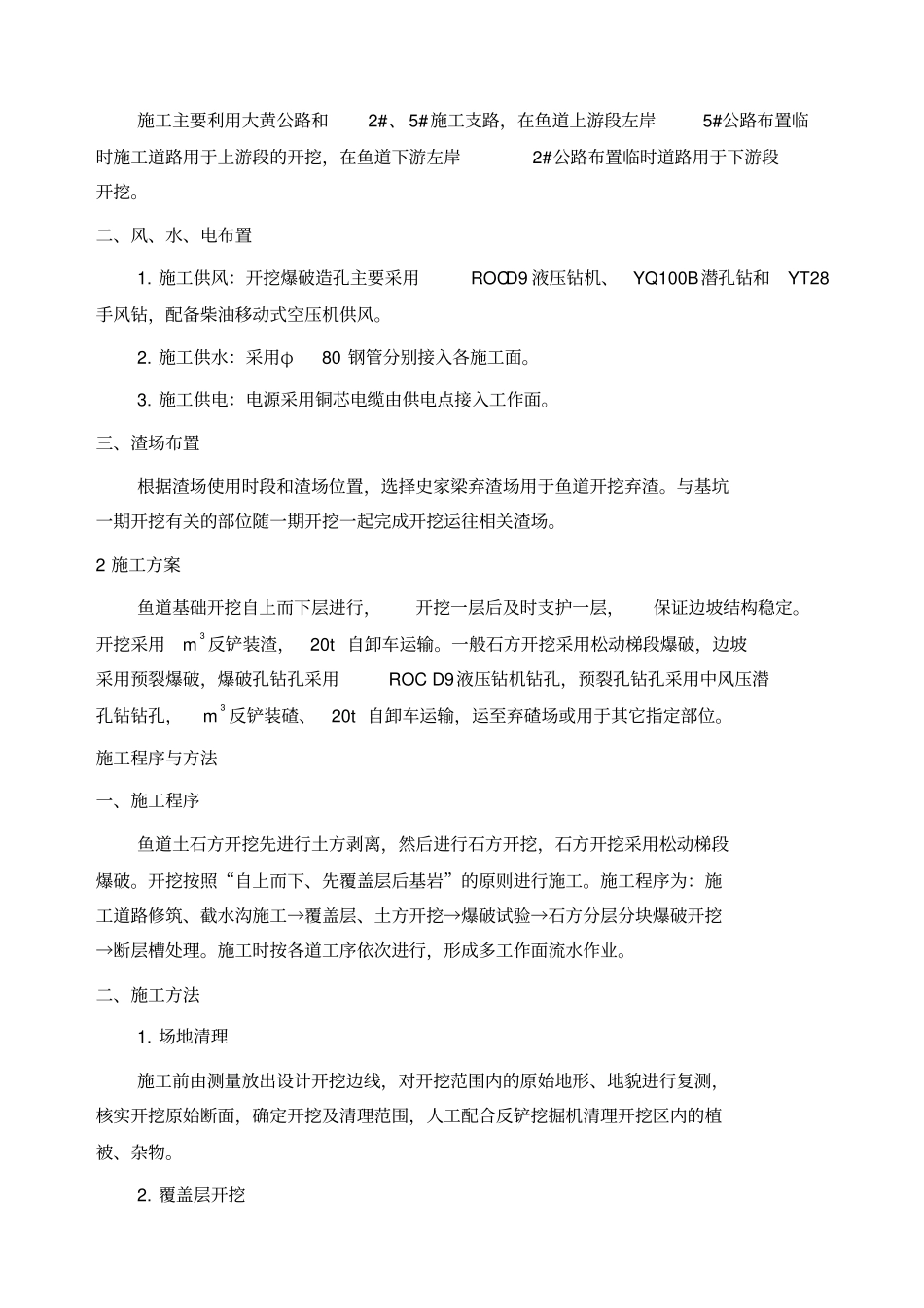

鱼道工程施工方案_第3页
3/19
1 概况工程概况鱼道布置在左岸边坡上, 主要由厂房集鱼系统、鱼道进口、过鱼池、鱼道出口及补水系统等组成,全长约2080m。进鱼口布置在电站厂房尾水渠左侧,并与布置在电站尾水厂房挑梁上集鱼渠相连。上游水经专用补水钢管进入补水渠,再经补水渠与集鱼渠之间隔墙上的补水孔进入集鱼渠。游入集鱼渠的鱼及从进鱼口游入的鱼经过鱼道游往上游。鱼道沿厂房尾水渠左岸往下游在满足坡降后转180° 往上游走,在靠近坝轴线底高程高程处设置鱼道观测室,然后垂直坝轴线穿过左非坝段。鱼道在坝上游布置5 个出口。鱼道总长度约2080m,坡度 %,宽度, 在左非坝段内断面尺寸为(宽) ×4m(高) 。鱼道总共设置44 个休息池,鱼道进口高程, 5 个出口底高程依次为:1#出鱼口、2#出鱼口、 3#出鱼口、 4#出鱼口、 5#出鱼口。鱼道进口设1 扇检修闸门,在穿过左非坝段处设防洪挡水闸门,5 个出口均设有出口工作闸门。鱼道补水渠引水采用1 条Φ 1000mm补水钢管,钢管长约240m,在钢管上设有2 个Φ 1000mm手电两用控制蝶阀。地质条件左岸地形坡角38° ~39° ,鱼道分布高程~。高程455m 以下坡面表层为人工填土和残坡积碎石土,厚度一般1~ 5m;下伏闪长岩。高程455m 以上坡面大部分基岩裸露,局部覆盖少量残坡积碎石土。强风化岩体厚6~ 30m,高程越高、厚度渐厚;弱风化上带岩体厚3~ 36m,弱风化下带厚 7~ 34m,下部为微新岩体。主要工程量鱼道工程主要施工内容如下:1)鱼道的基础开挖及支护;2)鱼道的基础防冲保护;3)鱼道常态混凝土浇筑、结构缝及止水施工;4)鱼道机房屋面建筑工程;5)鱼道固定卷扬机、工作门、检修门、挡水门一期埋件制作和埋设,鱼道固定卷扬机、工作门、检修门、挡水门及二期埋件安装和调试;6)鱼道机电一期埋件制作、安装。主要工程量见表(其中,卷扬机、闸门等的安装内容见章节)。表鱼道主要工程量表序 号项 目单 位数 量备 注1 覆 盖 层 开 挖m314490 2 石 方 开 挖m333800 3 土石方填筑m37096 抛石、碎石、开挖料4 喷 混 凝 土m3673 C20, 厚 2cm 5 机编镀锌网t φ @8*12cm 6 砂浆锚杆根289 Φ 32,L=12m ,钻孔Φ76 7 砂浆锚杆根289 Φ 28,L=9m ,钻孔Φ 65 8 砂浆锚杆根290 Φ 25,L=6m ,钻孔Φ 56 9 自进式锚杆根30 Φ 32,L=12m 10 自进式锚杆根30 Φ 28,L=9m 11 常态混凝土m352704 C25、C30 12 钢筋制作安装,t HRB400、HPB300 13...
