鸿业管线设计简易步骤

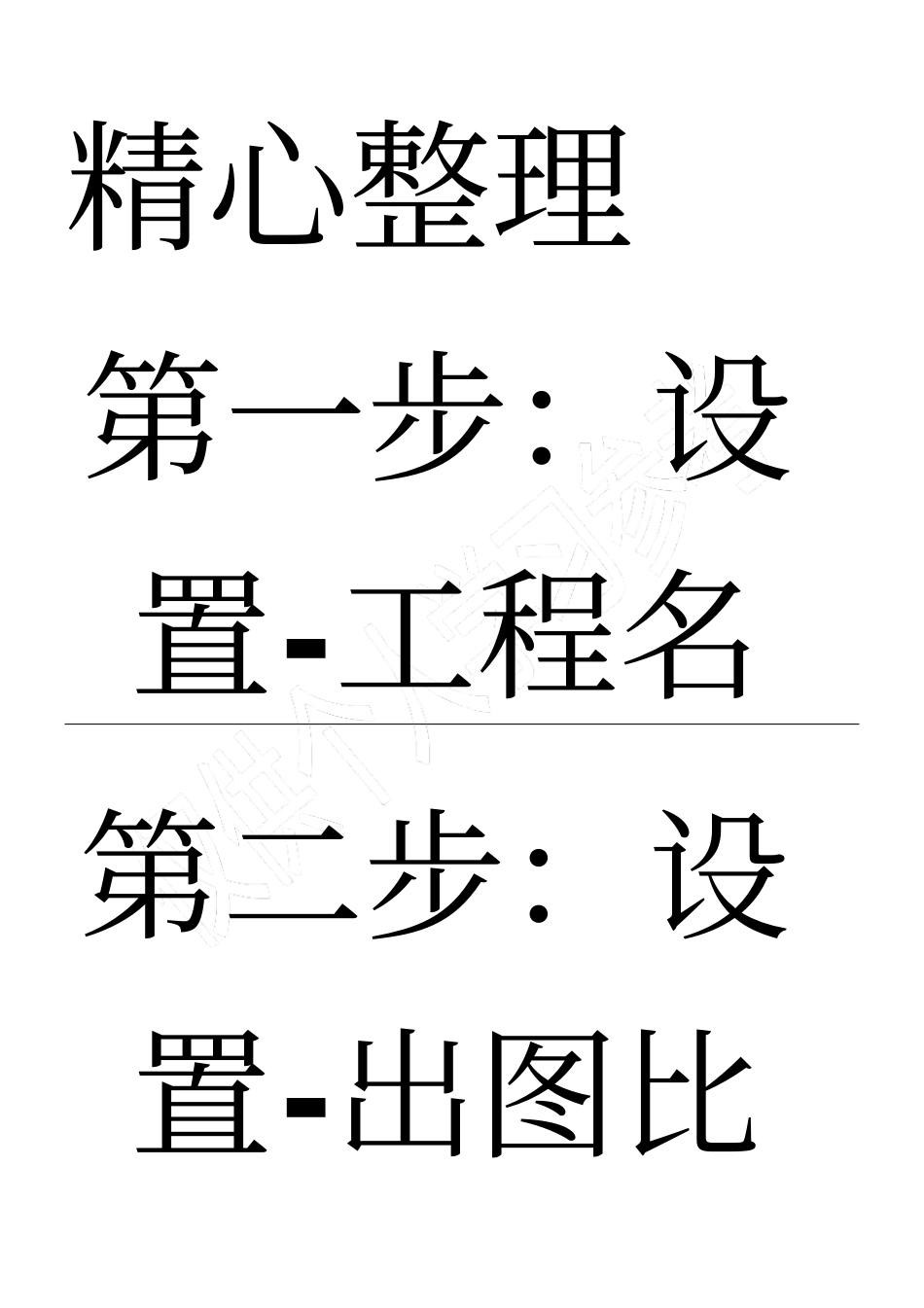

鸿业管线设计简易步骤_第1页
1/27

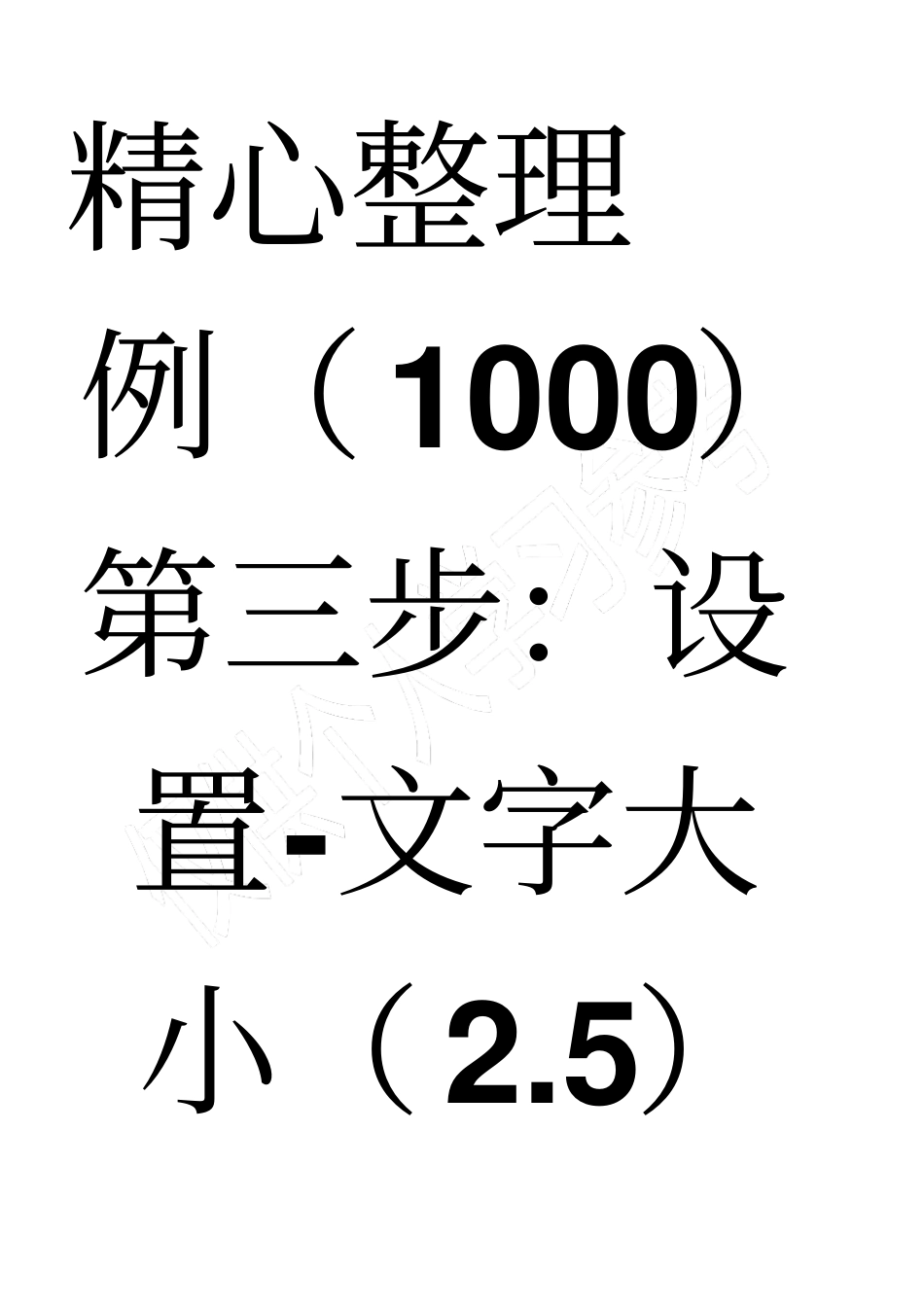

鸿业管线设计简易步骤_第2页
2/27

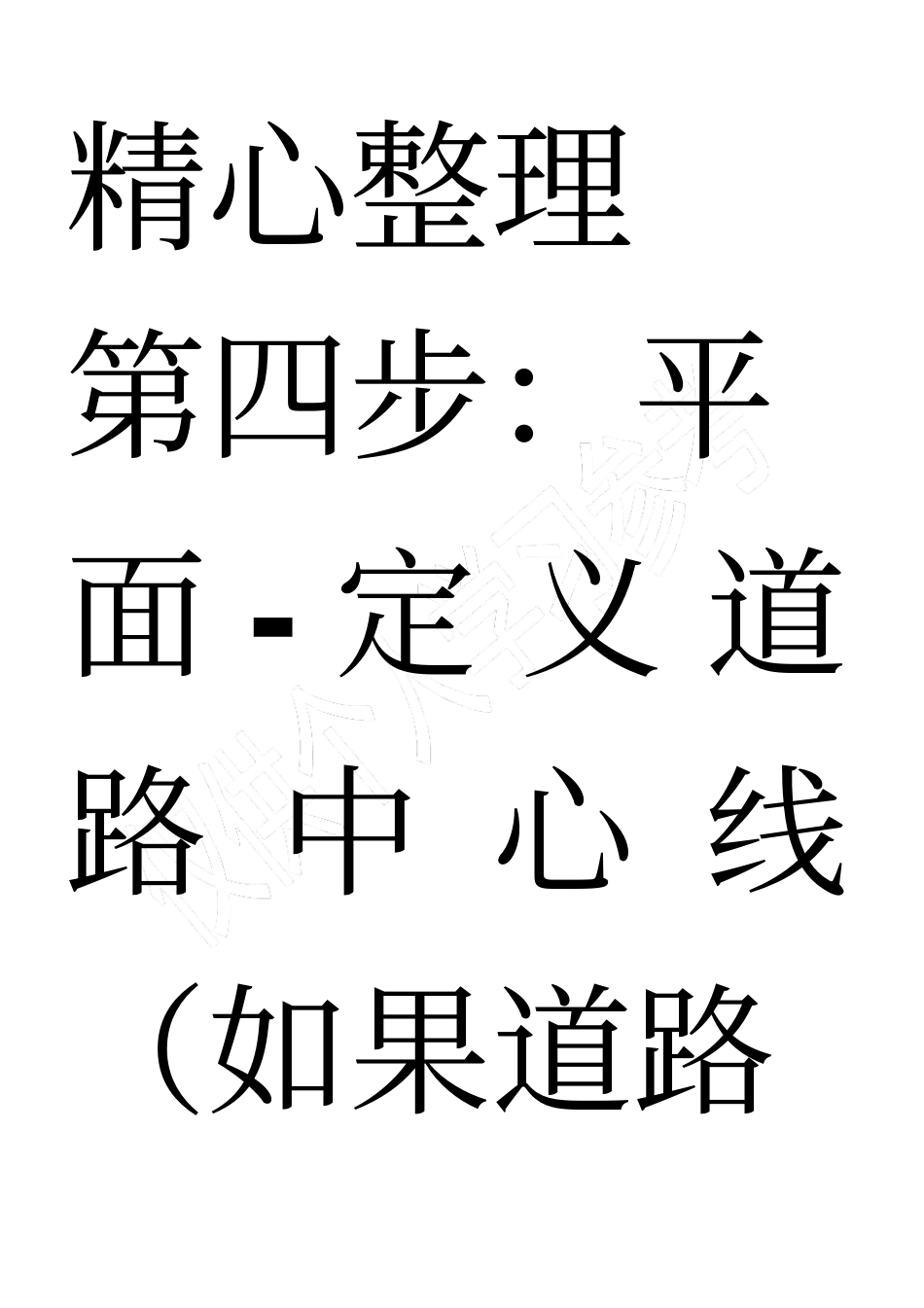

鸿业管线设计简易步骤_第3页
3/27
精心整理第一步:设置-工程名第二步:设置-出图比精心整理例( 1000)第三步:设置-文字大小( 2.5)精心整理第四步:平面 - 定 义 道路 中 心 线(如果道路精心整理中心线是多段线,输入pe-M- 选 择所有的线 -J-精心整理回车)第 5 步:平面 - 道 路 桩号 - 定 义 道精心整理路桩号第 6 步:平面 - 标 高 文件转换精心整理第 7 步:文件 转 自 然 -选中 dmx文本 - 转 换 成精心整理bgz 第 8 步:文件 转 设 计 -选中 zdm文精心整理本 - 转 换 成bgs 第 9 步:雨水 - 平 面 管精心整理线 - 自 动 布管 按 桩 号 -回车起始布管 - 输 入 桩精心整理号(在桩号范围内) -起点检查井雨桩号线距离精心整理(数字) -布置方向(路左侧或者右侧)-自动布精心整理置 - 桩 号 长度(一般是40m)-可以输入终点桩精心整理号(也可以直接点终点桩号)第 10 步:雨精心整理水 - 节 点 编号 - 主 节 点编号第 11步:雨精心整理水 - 布 雨 水口 - 选 一 种型 号 - 输 入J-选检查井 -精心整理点选路边线-回车第 12 步:雨水 - 定 义 管精心整理径第 13 步:雨水 - 定 义 坡度精心整理第 14 步:雨水 - 定 井 地面 标 高 - 回车按路标高精心整理计 算 - 选 择BGS 文 件 -输入 h-输入标高差(高精心整理为正,低为负)第 15 步:雨水 - 定 井 自精心整理然 标 高 - 安自然标高计算-选择 bgz文件 -回车精心整理第 16 步:雨水 - 定 义 管高 坡 度 - 当地最大冻土精心整理深 度 - 根 据管 坡 - 选 择起点井(水流方向的起精心整理点)-选择终点井(水流方向的终点)- 输 入 起 点精心整理或者终点管标高(可以根据检查井地面标高减精心整理去埋深)
