龙门吊拆除方案

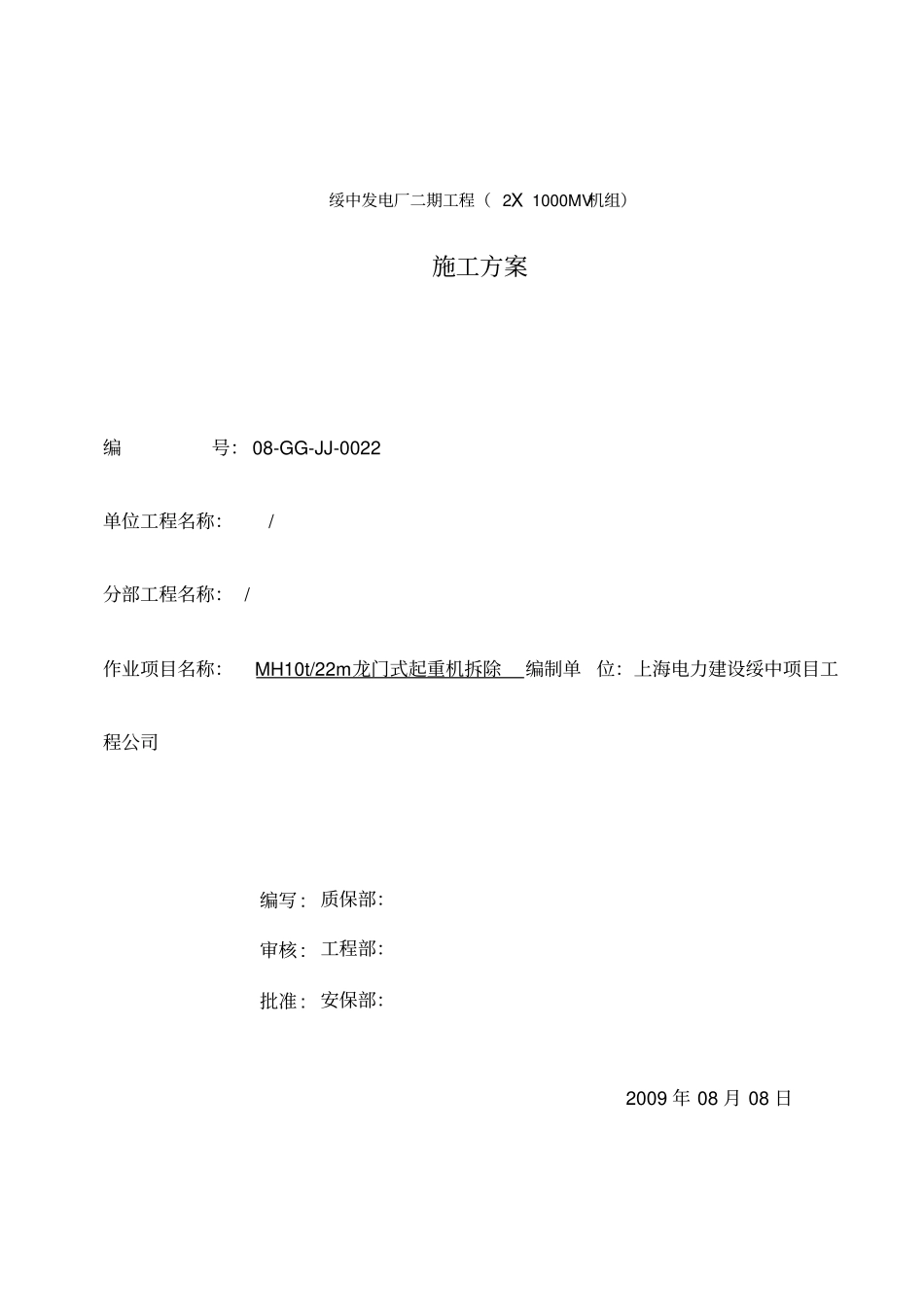

龙门吊拆除方案_第1页
1/17
龙门吊拆除方案_第2页
2/17

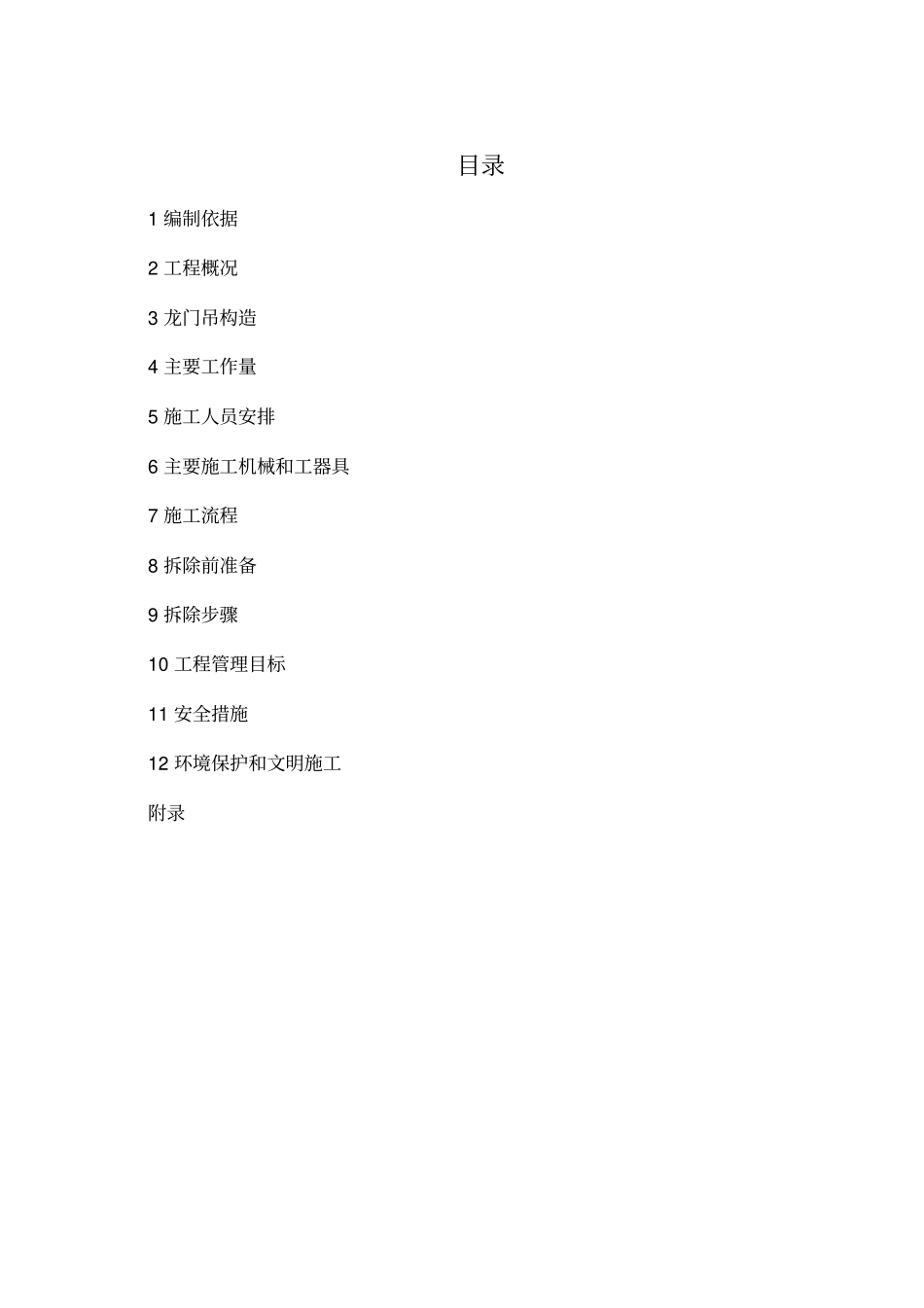

龙门吊拆除方案_第3页
3/17
编写 : 审核 : 批准 : 绥中发电厂二期工程( 2X 1000MV机组)施工方案编号: 08-GG-JJ-0022单位工程名称:/分部工程名称: /作业项目名称:MH10t/22m龙门式起重机拆除编制单位:上海电力建设绥中项目工程公司质保部:工程部:安保部:2009 年 08 月 08 日日期目录1 编制依据2 工程概况3 龙门吊构造4 主要工作量5 施工人员安排6 主要施工机械和工器具7 施工流程8 拆除前准备9 拆除步骤10 工程管理目标11 安全措施12 环境保护和文明施工附录1 工程概况由于绥中工程项目需要, 安装在钢筋施工场的一台电动葫芦门式10t/22m 龙门吊须拆除, 10T/22M龙门式起重机主要由主梁、支腿、行走机构等组成,整机总重约为 28.5T ,其中最重件为主梁,总重约为 8.5T (含电动葫芦),安装就位时,主梁顶部高度为12.7m, 根据 QY50B 汽车吊 t/m 性能表选用 25.4 米伸臂,回转半径8 米,额定载荷为 12.4 吨,满足最大起吊要求。本作业指导书仅适用于绥中发电厂二期工程(2X1000MV机组)钢筋施工场的一部电动葫芦门式 10t/22m 龙门吊拆除。2 编制依据2.1 电动葫芦门式 10t/22m 龙门吊图纸2.2 《电力建设安全工作规程》(DL5009.1 — 2002 )(火力发电厂部分)2.3 《主要工程机械技术性能汇编》(上海电力机械化公司)2.4 《电力建设危险点分析及预控措施》(中国电力出版社)2.5 《实用五金手册》第六版2.6 《绥中发电厂二期工程( 2X1000MV机组)钢筋场施工图》2.7 特种设备安全监察条例(国务院 373 令)3 龙门吊构造MH型电动葫芦门式10t/22m 龙门吊主要由金属结构、工作机构、电气控制及安全保护装置四大部分组成。3.1 金属结构主要包括:大跑、刚性支腿、柔性支腿、桥架、电缆卷筒及支架等;3.2 工作机构主要部分包括:大车运行机构、起升机构;3.3 电气控制部分主要包括:电阻器、控制屏、操作台及安全保护装置;3.4 安全保护装置主要包括:起升限位器、力矩限制器等装置。4 主要工作量10t/22m 龙门吊重量一览表序号名称数量重量(单件: kg)外型尺寸(单位: m 1 大车行走机构2 2500 组合件2 支腿4 3250 1.9 X 11.0 X 0.4 3 主梁1 7500 1.2 X 0.65 X 23.9 4 电动葫芦1 1000 0.5 X 0.8 X 1.5 5 操作室1 1065 1.5 X 2.0 X 2.5 6 电缆卷筒装置1 900 5 施工人员安排5.1 组织机构为全面落实对龙门吊拆除过程进行管理和监控,确保质量、工期、安...
