#高炉电气方案

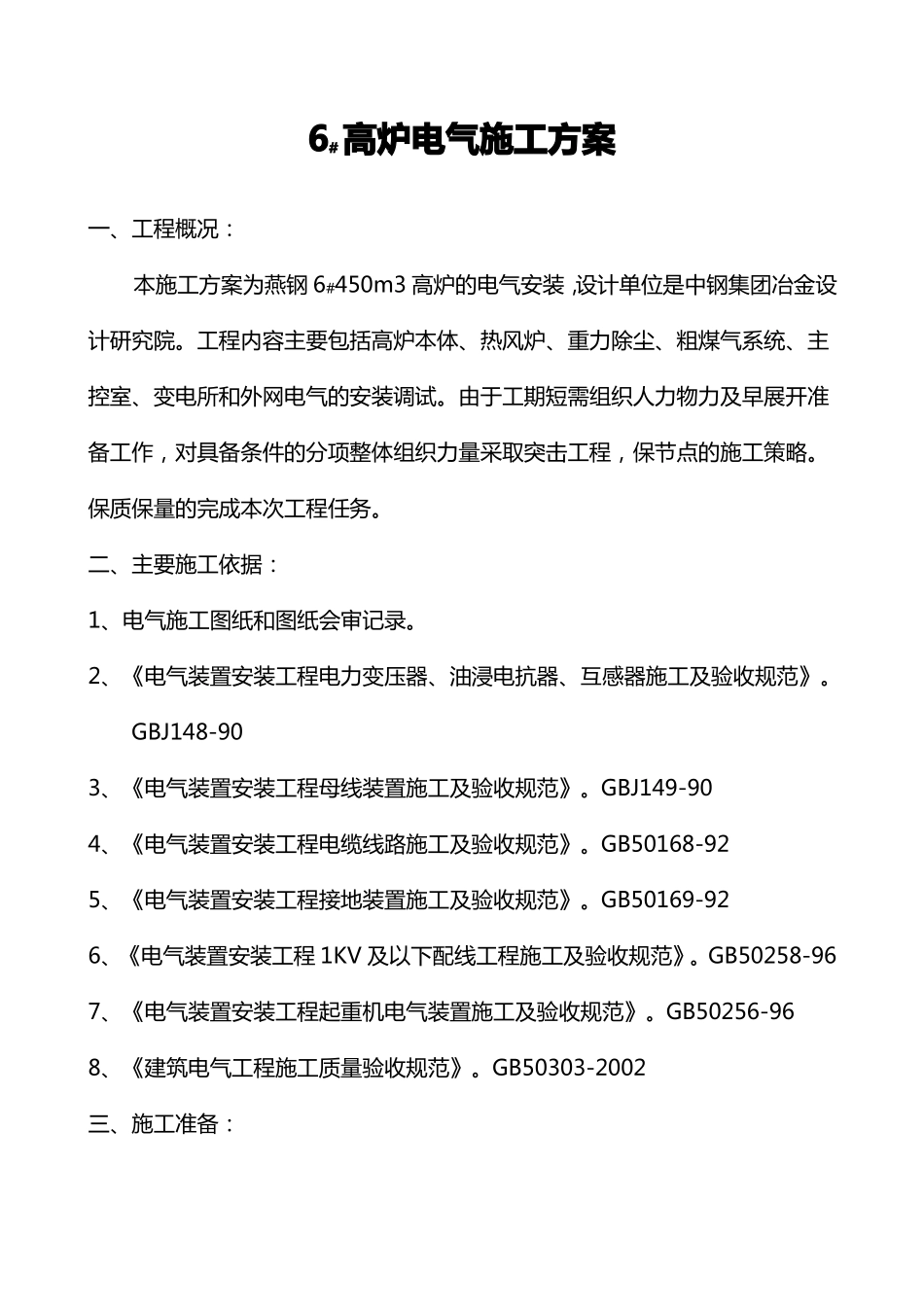

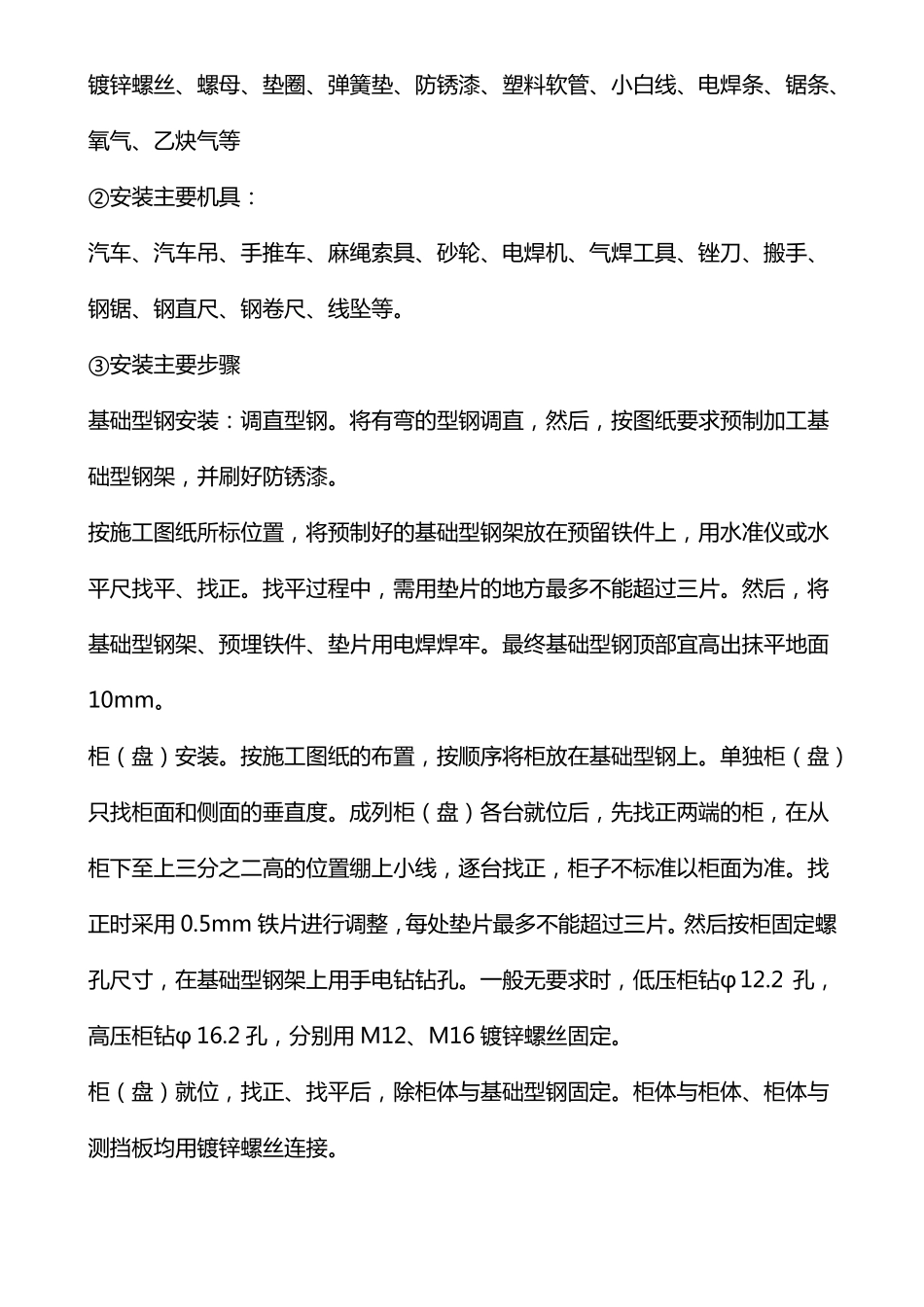

6#高炉电气施工方案一、工程概况：本施工方案为燕钢 6#450m3 高炉的电气安装，设计单位是中钢集团冶金设计研究院。工程内容主要包括高炉本体、热风炉、重力除尘、粗煤气系统、主控室、变电所和外网电气的安装调试。由于工期短需组织人力物力及早展开准备工作，对具备条件的分项整体组织力量采取突击工程，保节点的施工策略。保质保量的完成本次工程任务。二、主要施工依据：1、电气施工图纸和图纸会审记录。2、《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》。GBJ148-903、《电气装置安装工程母线装置施工及验收规范》。GBJ149-904、《电气装置安装工程电缆线路施工及验收规范》。GB50168-925、《电气装置安装工程接地装置施工及验收规范》。GB50169-926、《电气装置安装工程 1KV 及以下配线工程施工及验收规范》。GB50258-967、《电气装置安装工程起重机电气装置施工及验收规范》。GB50256-968、《建筑电气工程施工质量验收规范》。GB50303-2002三、施工准备：1、工程开工前，施工人员要熟悉施工图纸，认真学习施工规范，做到心中有数。了解现场实际情况，根据现场实际合理制定施工计划。2、详细阅读资料，并熟悉设备说明书、各种随机资料和施工现场环境。3、施工中所用各种机具及检测工具要认真检查，并由专任保管。4、设备到货后，根据设备清单会同有关技术人员认真清点设备、材料及附件，并做好记录。5、随设备出厂合格证、起重机安全技术监督检验证书等随机资料应妥善保管，待工程验收合格后一并交使用单位。本工程主要安装分项名称如下：（1）变压器安装。（2）高、低压配电柜的安装。（3）电缆桥架安装及电气配管。（4）电缆敷设。（5）电气设备及现场设备检查接线。（6）接地装置安装。（7）单体试车及联动试车。四、技术措施及要求：1、成套配电柜的安装①安装使用的材料：镀锌螺丝、螺母、垫圈、弹簧垫、防锈漆、塑料软管、小白线、电焊条、锯条、氧气、乙炔气等②安装主要机具：汽车、汽车吊、手推车、麻绳索具、砂轮、电焊机、气焊工具、锉刀、搬手、钢锯、钢直尺、钢卷尺、线坠等。③安装主要步骤基础型钢安装：调直型钢。将有弯的型钢调直，然后，按图纸要求预制加工基础型钢架，并刷好防锈漆。按施工图纸所标位置，将预制好的基础型钢架放在预留铁件上，用水准仪或水平尺找平、找正。找平过程中，需用垫片的地方最多不能超过三片。然后，将基础型钢架、预埋铁件、垫片用电焊焊牢。最终基础型钢顶部宜高出抹...
