008直播卫星数字电视接收机成品检验指导书

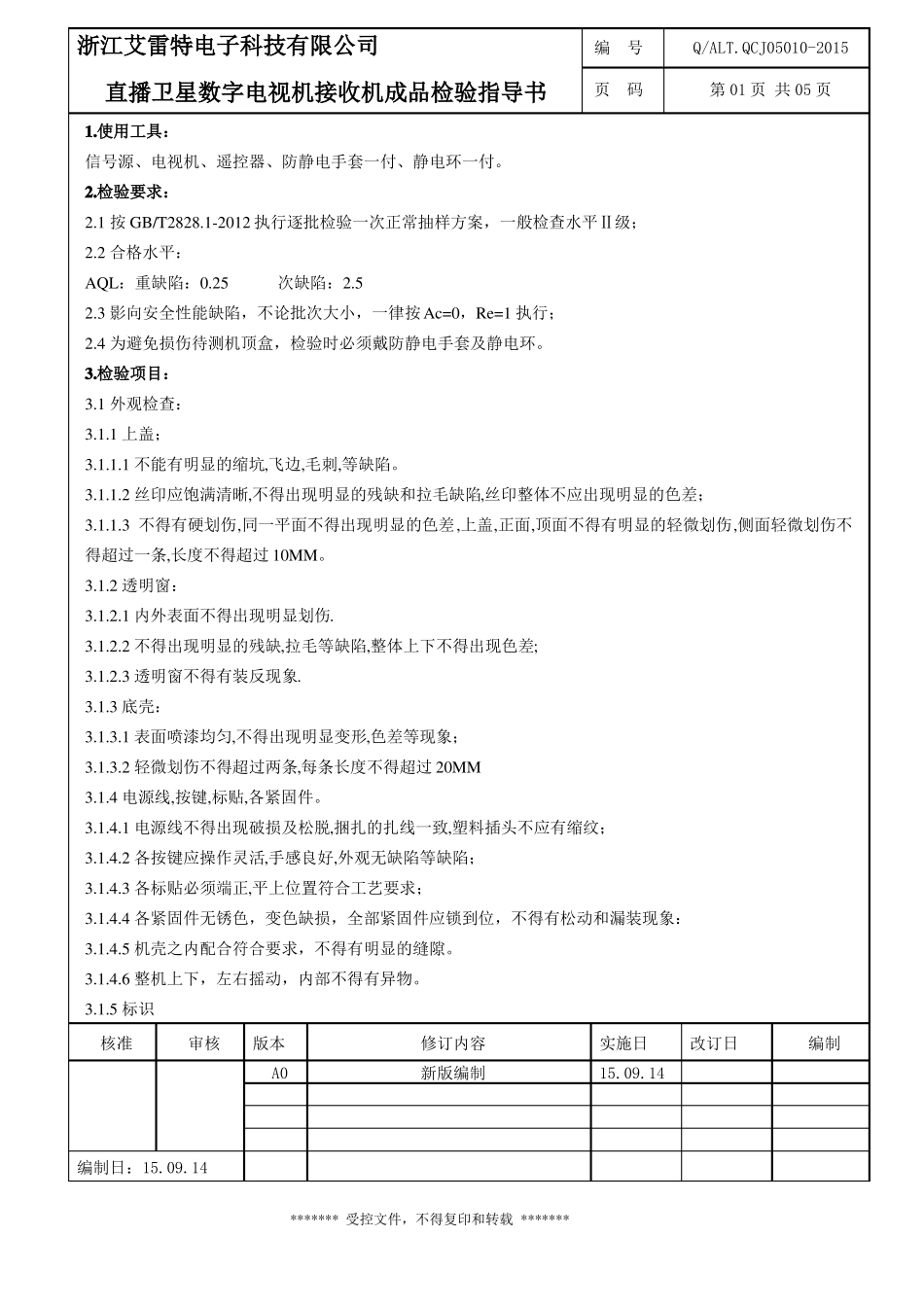

浙江艾雷特电子科技有限公司直播卫星数字电视机接收机成品检验指导书1.使用工具：信号源、电视机、遥控器、防静电手套一付、静电环一付。2.检验要求：编号页码Q/ALT.QCJ05010-2015第 01 页 共 05 页2.1 按 GB/T2828.1-2012 执行逐批检验一次正常抽样方案，一般检查水平Ⅱ级；2.2 合格水平：AQL：重缺陷：0.25次缺陷：2.52.3 影向安全性能缺陷，不论批次大小，一律按Ac=0，Re=1 执行；2.4 为避免损伤待测机顶盒，检验时必须戴防静电手套及静电环。3.检验项目：3.1 外观检查：3.1.1 上盖；3.1.1.1 不能有明显的缩坑,飞边,毛刺,等缺陷。3.1.1.2 丝印应饱满清晰,不得出现明显的残缺和拉毛缺陷,丝印整体不应出现明显的色差；3.1.1.3 不得有硬划伤,同一平面不得出现明显的色差,上盖,正面,顶面不得有明显的轻微划伤,侧面轻微划伤不得超过一条,长度不得超过 10MM。3.1.2 透明窗：3.1.2.1 内外表面不得出现明显划伤.3.1.2.2 不得出现明显的残缺,拉毛等缺陷,整体上下不得出现色差;3.1.2.3 透明窗不得有装反现象.3.1.3 底壳：3.1.3.1 表面喷漆均匀,不得出现明显变形,色差等现象；3.1.3.2 轻微划伤不得超过两条,每条长度不得超过 20MM3.1.4 电源线,按键,标贴,各紧固件。3.1.4.1 电源线不得出现破损及松脱,捆扎的扎线一致,塑料插头不应有缩纹；3.1.4.2 各按键应操作灵活,手感良好,外观无缺陷等缺陷；3.1.4.3 各标贴必须端正,平上位置符合工艺要求；3.1.4.4 各紧固件无锈色，变色缺损，全部紧固件应锁到位，不得有松动和漏装现象：3.1.4.5 机壳之内配合符合要求，不得有明显的缝隙。3.1.4.6 整机上下，左右摇动，内部不得有异物。3.1.5 标识核准审核版本A0修订内容新版编制实施日15.09.14改订日编制编制日：15.09.14******* 受控文件，不得复印和转载 *******浙江艾雷特电子科技有限公司直播卫星数字电视机接收机成品检验指导书3.1.5.1 产品名称、型号、生产企业名称标识清楚，缺一不可。编号页码Q/ALT.QCJ05010-2015第 02 页 共 05 页3.1.5.2 商标、QS 标志、生产许可证编号，生产日期，标识清楚，缺一不可。3.1.5.3 电源标记、功能符号标志清晰，无错误。3.2 功能测试：此检验指示与相关作业指导书起用以引导 FQC 检验，不同产品的测试方法请同时依照相关作业指导书；抽样计划项目图像，声音检验方法将 AV 线与机顶盒正确连接数字机与电视机之间。1．将数字机与电视机接通电源，数字机电源灯（红灯）亮，电...
