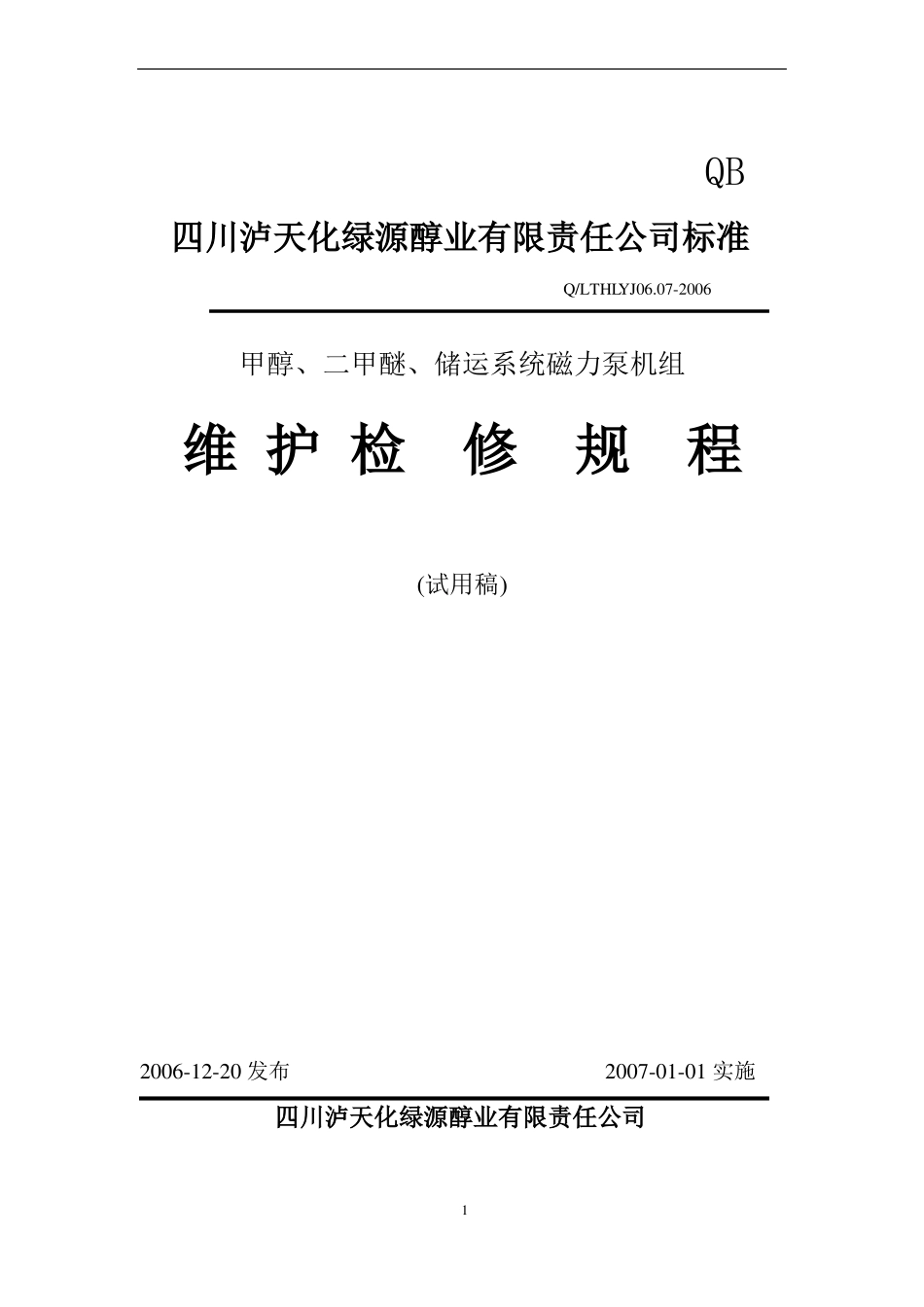

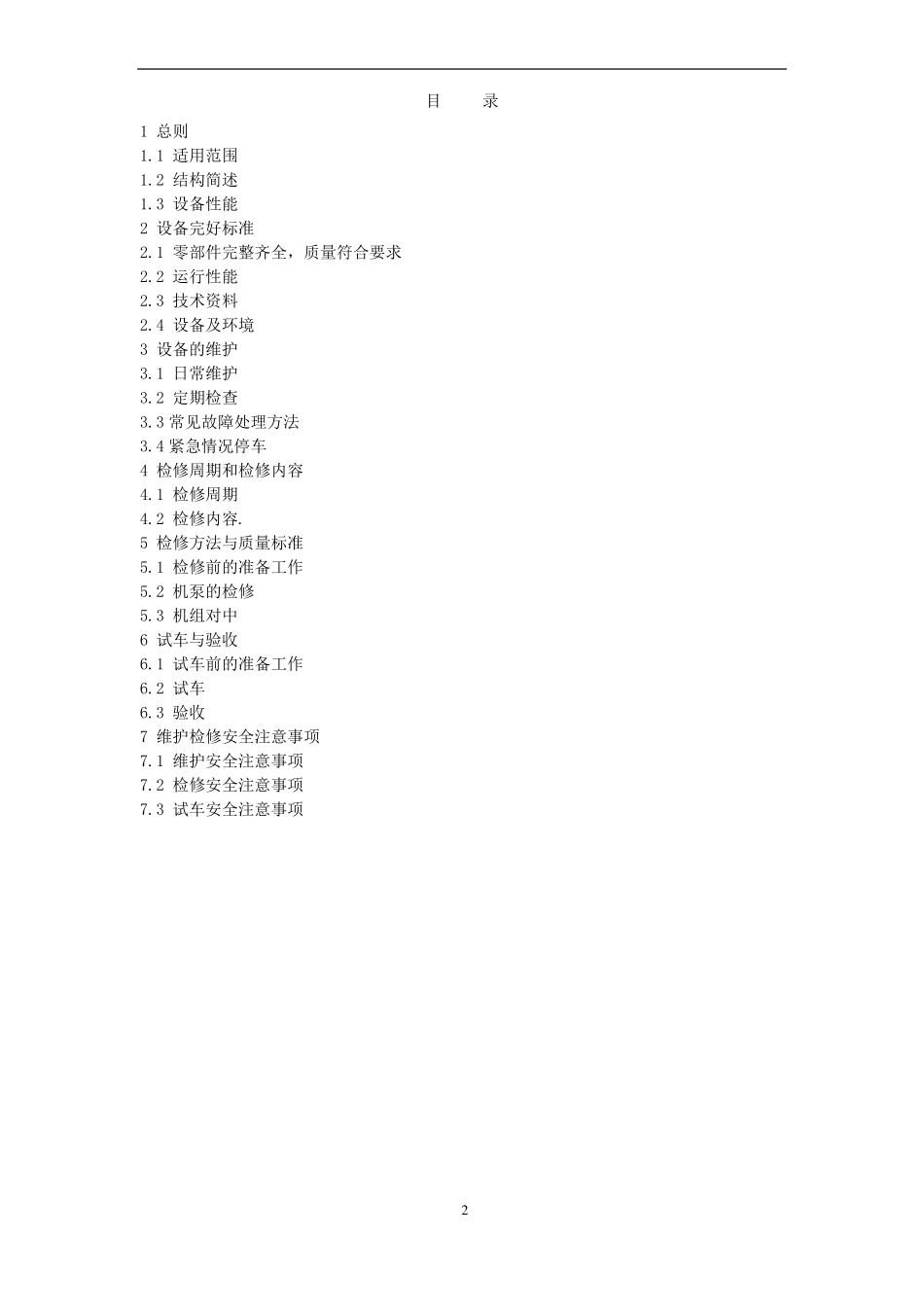

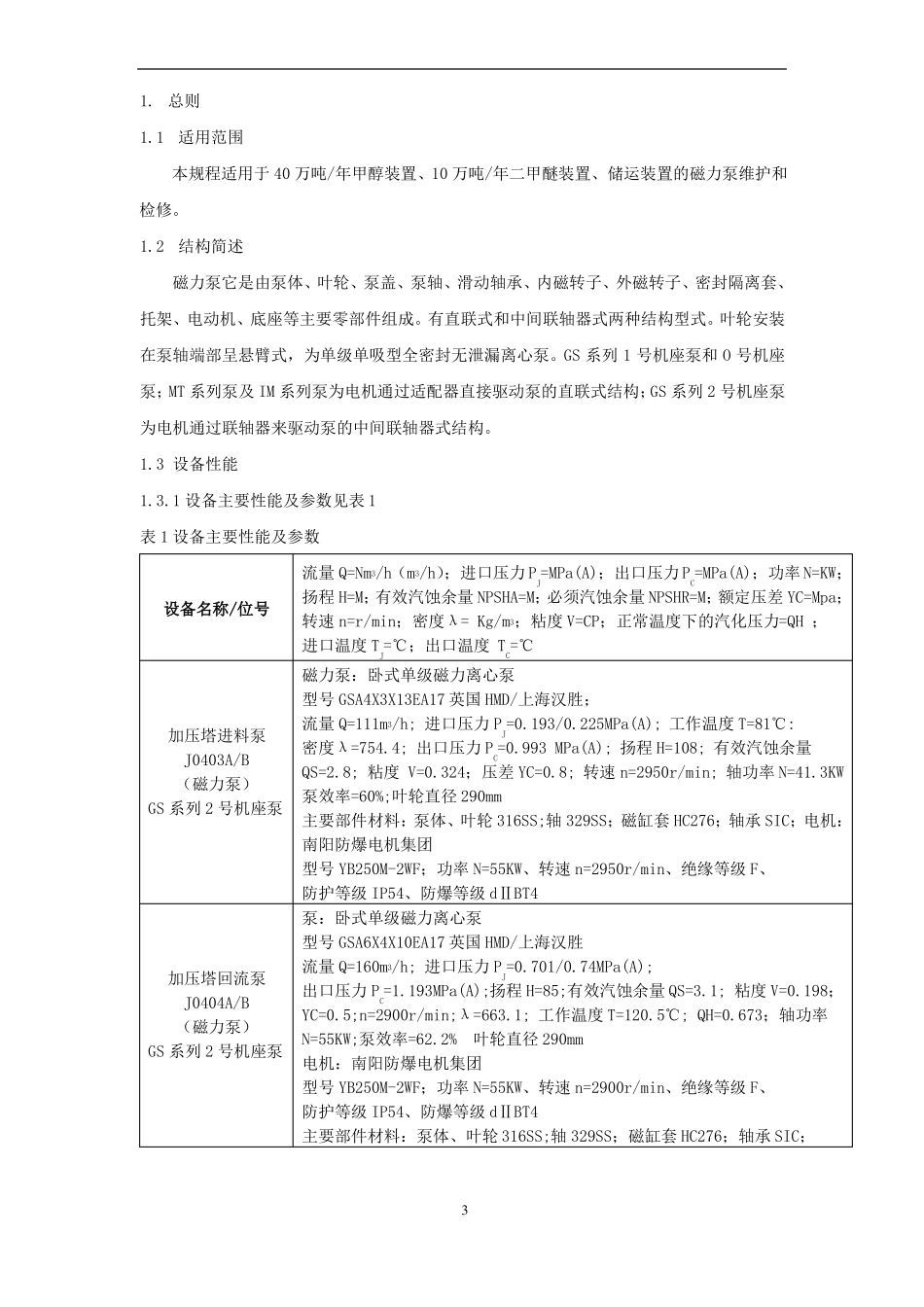

QB四川泸天化绿源醇业有限责任公司标准Q/LTHLYJ06.07-2006甲醇、二甲醚、储运系统磁力泵机组维 护 检修规程(试用稿)2006-12-20 发布2007-01-01 实施四川泸天化绿源醇业有限责任公司1目录1 总则1.1 适用范围1.2 结构简述1.3 设备性能2 设备完好标准2.1 零部件完整齐全，质量符合要求2.2 运行性能2.3 技术资料2.4 设备及环境3 设备的维护3.1 日常维护3.2 定期检查3.3 常见故障处理方法3.4 紧急情况停车4 检修周期和检修内容4.1 检修周期4.2 检修内容.5 检修方法与质量标准5.1 检修前的准备工作5.2 机泵的检修5.3 机组对中6 试车与验收6.1 试车前的准备工作6.2 试车6.3 验收7 维护检修安全注意事项7.1 维护安全注意事项7.2 检修安全注意事项7.3 试车安全注意事项21. 总则1.1适用范围本规程适用于 40 万吨/年甲醇装置、10 万吨/年二甲醚装置、储运装置的磁力泵维护和检修。1.2结构简述磁力泵它是由泵体、叶轮、泵盖、泵轴、滑动轴承、内磁转子、外磁转子、密封隔离套、托架、电动机、底座等主要零部件组成。有直联式和中间联轴器式两种结构型式。叶轮安装在泵轴端部呈悬臂式，为单级单吸型全密封无泄漏离心泵。GS 系列 1 号机座泵和 O 号机座泵；MT 系列泵及 IM 系列泵为电机通过适配器直接驱动泵的直联式结构；GS 系列 2 号机座泵为电机通过联轴器来驱动泵的中间联轴器式结构。1.3 设备性能1.3.1 设备主要性能及参数见表 1表 1 设备主要性能及参数流量 Q=Nm /h（m /h）；进口压力 PJ=MPa(A)；出口压力PC=MPa(A)；功率 N=KW；扬程 H=M；有效汽蚀余量 NPSHA=M；必须汽蚀余量 NPSHR=M；额定压差 YC=Mpa；3转速 n=r/min；密度λ= Kg/m ；粘度 V=CP；正常温度下的汽化压力=QH ；进口温度 TJ=℃；出口温度 TC=℃33设备名称/位号磁力泵：卧式单级磁力离心泵型号 GSA4X3X13EA17 英国 HMD/上海汉胜；3流量 Q=111m /h; 进口压力 PJ=0.193/0.225MPa(A); 工作温度 T=81℃:加压塔进料泵密度λ=754.4; 出口压力 PC=0.993 MPa(A); 扬程 H=108; 有效汽蚀余量J0403A/BQS=2.8; 粘度 V=0.324；压差 YC=0.8; 转速 n=2950r/min; 轴功率 N=41.3KW（磁力泵）泵效率=60%;叶轮直径 290mmGS 系列 2 号机座泵主要部件材料：泵体、叶轮 316SS;轴 329SS；磁缸套 HC276；轴承 SIC；电机：南阳防爆电机集团型号 YB250M-2WF；功率 N=55KW、转速 n=2950r/min、绝缘等级 F、防...
