0下锚补偿装置安装施工作业指导书

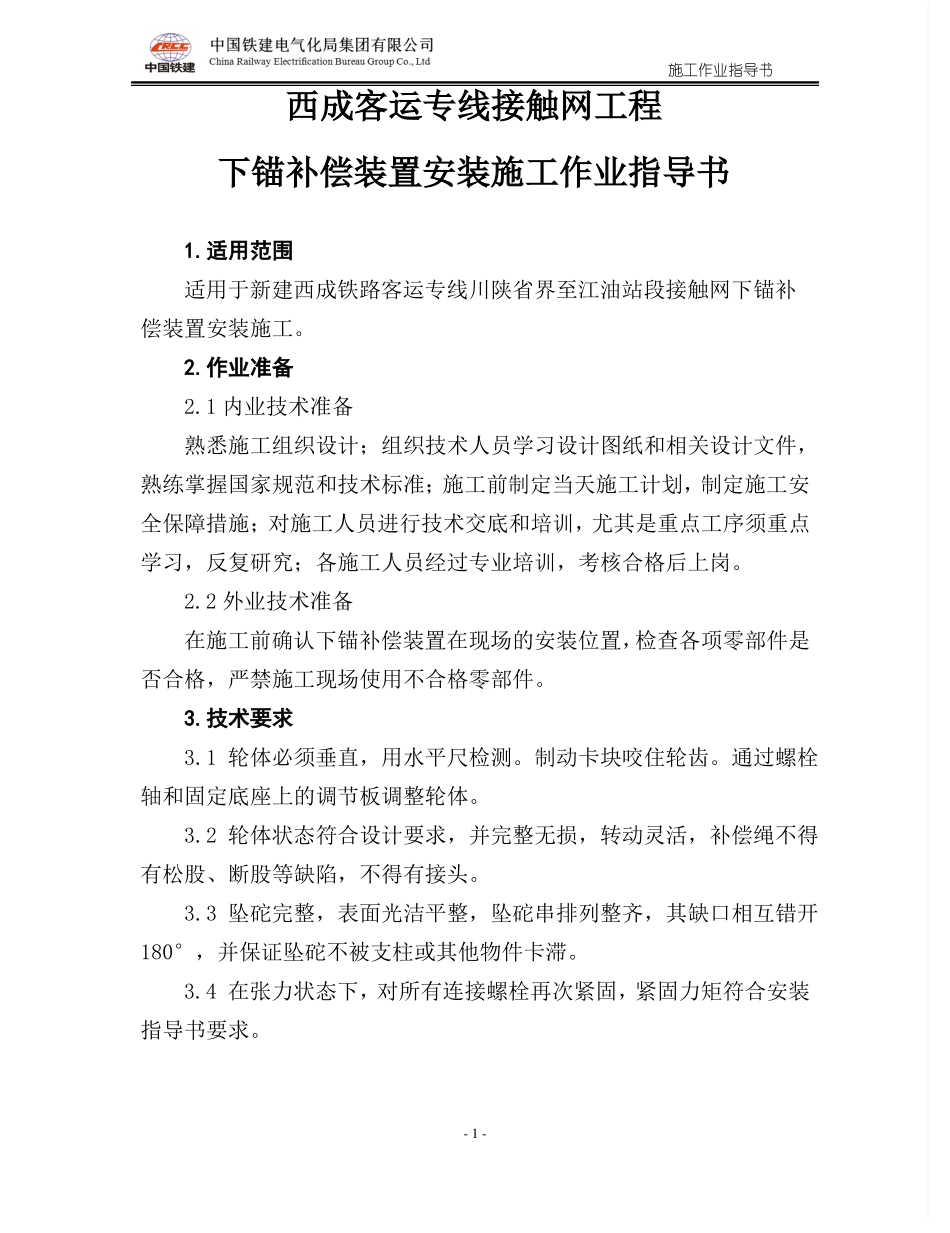

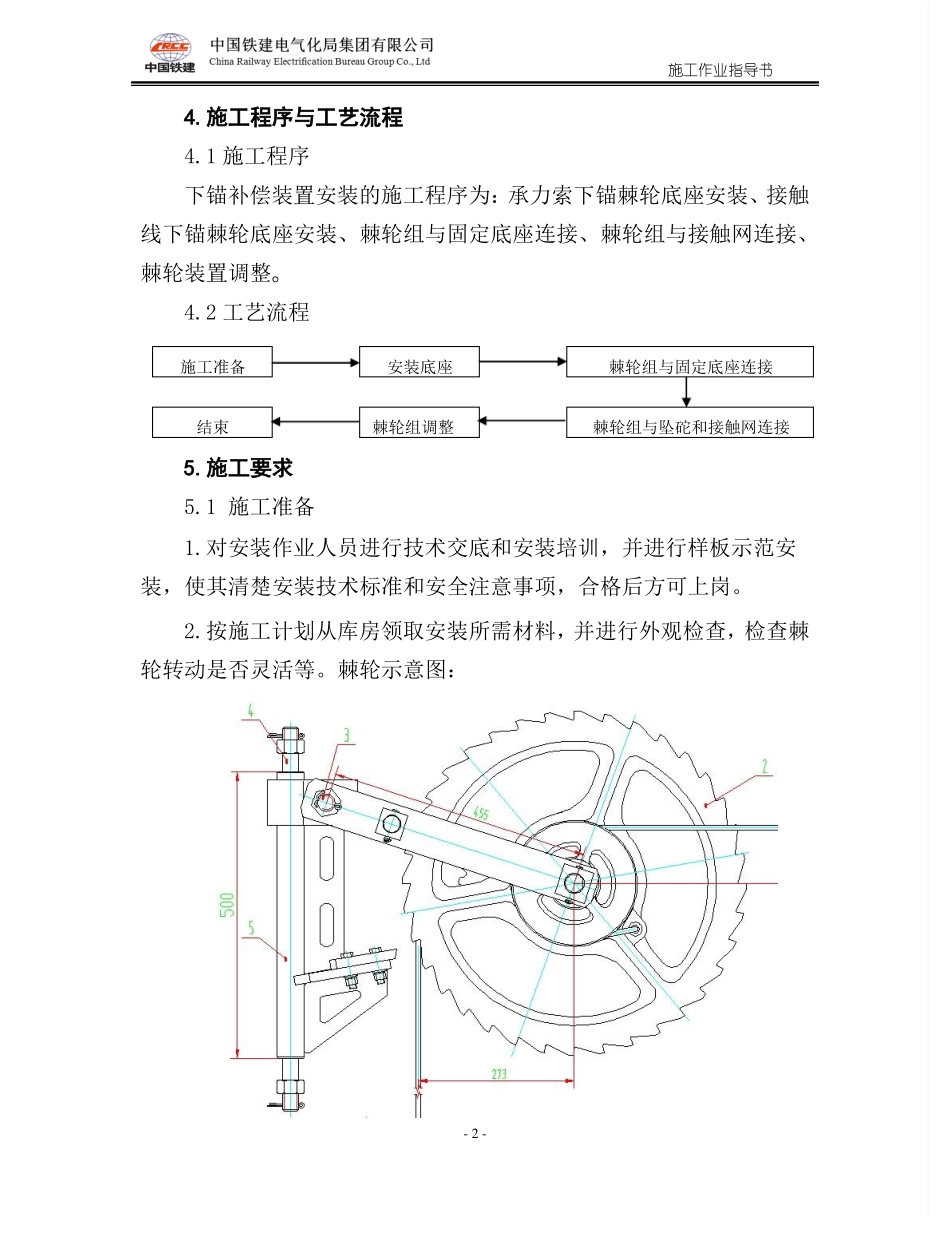

西成客运专线 XCSDJC-1-2 标段接触网工程编号：下锚补偿装置安装施工作业指导书单位：编制：审核：批准：中国铁建电气化局集团有限公司西成客运专线四川段四电工程指挥部二○一五年九月六日发布 二○一五年九月七日实施施工作业指导书西成客运专线接触网工程下锚补偿装置安装施工作业指导书1.适用范围适用于新建西成铁路客运专线川陕省界至江油站段接触网下锚补偿装置安装施工。2.作业准备2.1 内业技术准备熟悉施工组织设计；组织技术人员学习设计图纸和相关设计文件，熟练掌握国家规范和技术标准；施工前制定当天施工计划，制定施工安全保障措施；对施工人员进行技术交底和培训，尤其是重点工序须重点学习，反复研究；各施工人员经过专业培训，考核合格后上岗。2.2 外业技术准备在施工前确认下锚补偿装置在现场的安装位置，检查各项零部件是否合格，严禁施工现场使用不合格零部件。3.技术要求3.1 轮体必须垂直，用水平尺检测。制动卡块咬住轮齿。通过螺栓轴和固定底座上的调节板调整轮体。3.2 轮体状态符合设计要求，并完整无损，转动灵活，补偿绳不得有松股、断股等缺陷，不得有接头。3.3 坠砣完整，表面光洁平整，坠砣串排列整齐，其缺口相互错开180°，并保证坠砣不被支柱或其他物件卡滞。3.4 在张力状态下，对所有连接螺栓再次紧固，紧固力矩符合安装指导书要求。- 1 -施工作业指导书4.施工程序与工艺流程4.1 施工程序下锚补偿装置安装的施工程序为：承力索下锚棘轮底座安装、接触线下锚棘轮底座安装、棘轮组与固定底座连接、棘轮组与接触网连接、棘轮装置调整。4.2 工艺流程施工准备安装底座棘轮组与固定底座连接结束5.施工要求5.1 施工准备棘轮组调整棘轮组与坠砣和接触网连接1.对安装作业人员进行技术交底和安装培训，并进行样板示范安装，使其清楚安装技术标准和安全注意事项，合格后方可上岗。2.按施工计划从库房领取安装所需材料，并进行外观检查，检查棘轮转动是否灵活等。棘轮示意图：- 2 -施工作业指导书2-棘轮轮体 3-连接螺栓 4-双头螺杆 5-棘轮连接架图1-正线棘轮5.2 安装底座作业人员带绳及滑轮上杆，系好安全带，将滑轮固定在支柱可靠位置，放下绳索，地下人员将底座绑好拉上杆子，杆上人员按设计要求将棘轮补偿底座安装到位，安装后必须用水平尺检验底座水平度，将底座调整到位，拧紧螺栓螺母（安装底座时分清线路侧和田野侧方向，防止装反）。承力索、接触线下锚补偿棘轮排列形式见下图 2。图2-承导线棘...
