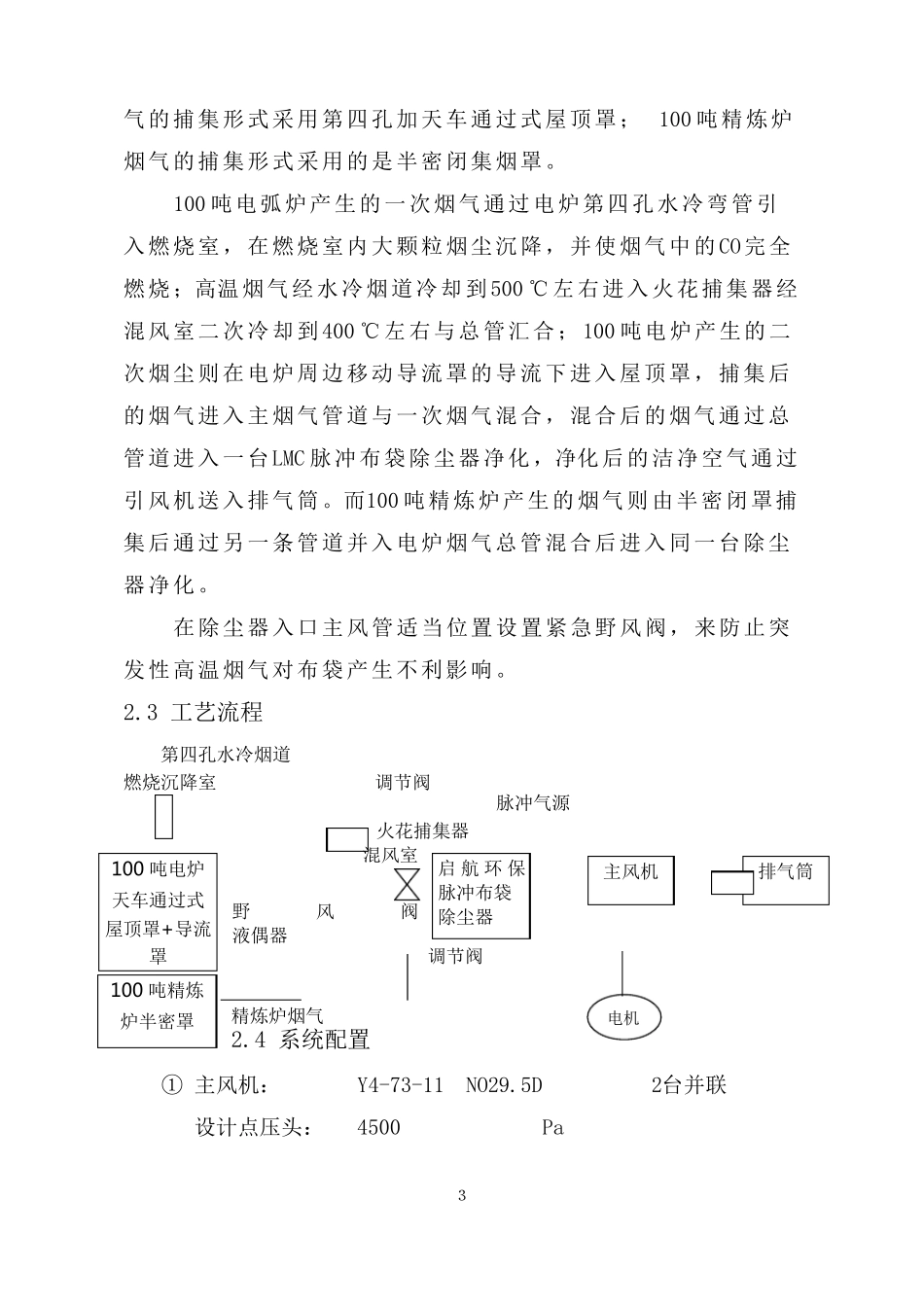

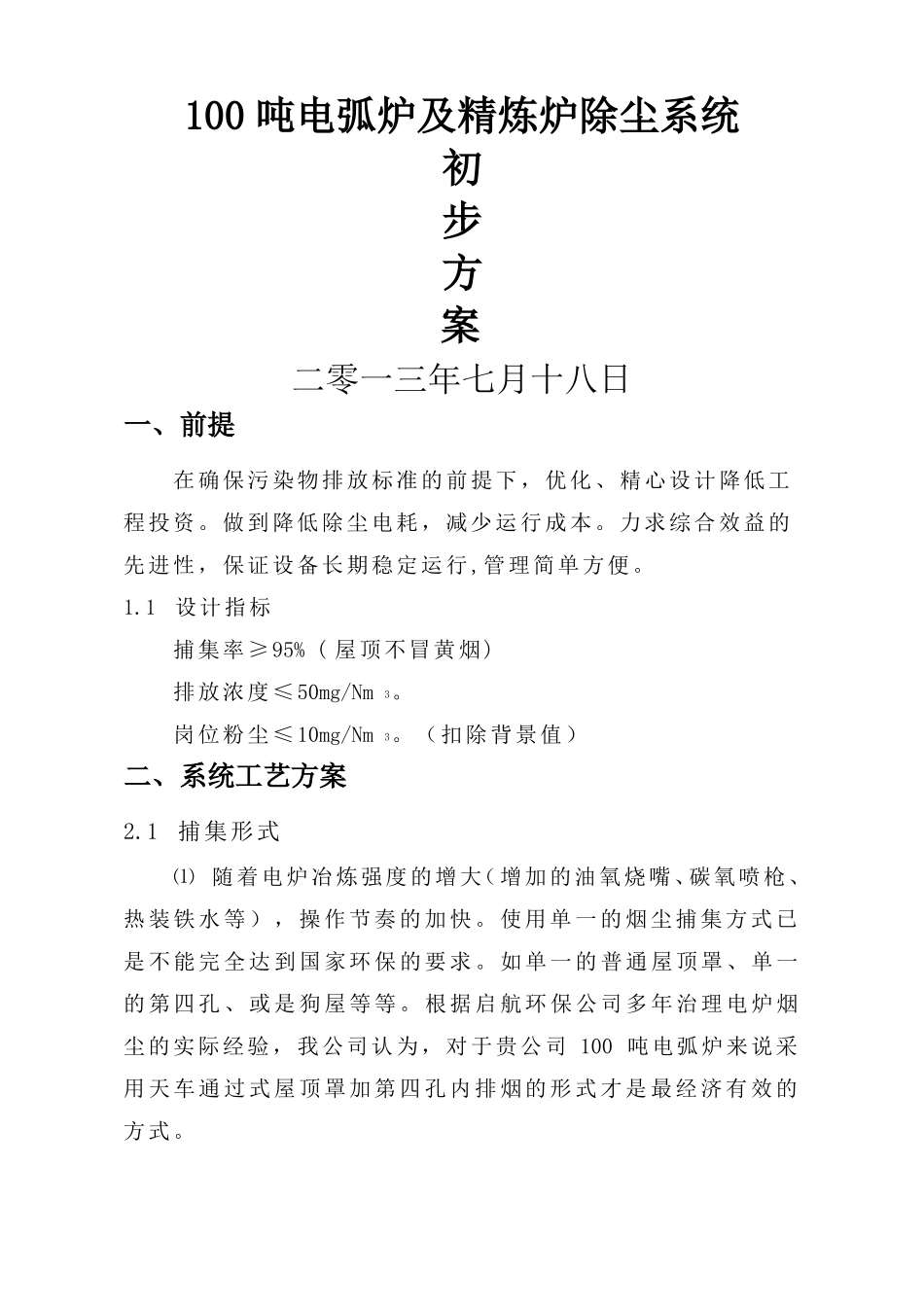

100 吨电弧炉及精炼炉除尘系统初步方案二零一三年七月十八日一、前提在确保污染物排放标准的前提下,优化、精心设计降低工程投资。做到降低除尘电耗,减少运行成本。力求综合效益的先进性,保证设备长期稳定运行 ,管理简单方便。1.1设计指标捕集率≥95% ( 屋顶不冒黄烟)排放浓度≤50mg/Nm3。岗位粉尘≤10mg/Nm3。(扣除背景值)二、系统工艺方案2.1捕集形式⑴ 随着电炉冶炼强度的增大(增加的油氧烧嘴、碳氧喷枪、热 装铁 水 等 ) , 操 作节 奏 的 加 快 。 使用 单 一 的 烟 尘 捕集 方 式已是 不能 完 全 达 到 国 家环 保 的 要 求 。 如单 一 的 普 通 屋 顶罩 、 单一的 第四 孔 、 或 是 狗 屋等 等 。 根 据 启 航环 保 公 司 多 年 治理 电 炉烟尘的实际经验,我公司认为,对于贵公司 100 吨电弧炉来说采用 天车 通 过 式 屋 顶 罩加 第 四 孔 内 排 烟的 形 式 才 是 最 经济 有 效的方式。天 车 通 过 式 屋 顶罩 为 电 炉 烟 气 的主 要 捕 集 形 式 ,第 四 孔 系统 采用 水 冷 管 道 接 燃烧 沉 降 室 再 经 火花 捕 集 器 和 混 风室 进 入主管 道。 这 样 第 四 孔 的高 温 、 高 浓 度 的一 次 烟 气 与 导 流屋 顶 罩捕捉 的二 次 低 温 、 低 浓度 烟 气 有 效 的 混合 , 在 同 等 除 尘风 量 的情况 下达 到 最 佳 的 烟 气捕 集 形 式 和 最 佳的 烟 气 温 度 。 第四 孔 一次烟 气和 导 流 屋 顶 罩 的二 次 烟 气 管 道 上 均 设 置 调 节 阀 门来 调 节不同 工况 下 第 四 孔 和 导流 屋 顶 罩 的 风 量分 配 , 整 个 除 尘系 统 配置合理,运行成本最低。⑵ 100 吨精炼炉则采用半密闭罩排烟。⑶ 天车通过式屋顶罩我公司将屋顶罩设计成多腔吸烟区域,分为主烟气收集区,散 烟气 收 集 区 。 并 据烟 气 流 向 及 分 布有 效 地 捕 集 电 炉烟 气 ,实现 用最 小 的 烟 气 吸 风量 , 取 得 较 高 的捕 集 烟 能 力 , 并使 得 炼钢电 炉烟 气 在 吸 入 罩 体前 与 适 量 的 冷 空气 充 分 混 合 , 烟气 温 度均匀冷却,烟气捕集率>95% 。根据电炉烟气的特点,罩体设计成双层结构形成主、副...
