10kV电缆耐压试验方案案例串联谐振交流试验装置VIP专享

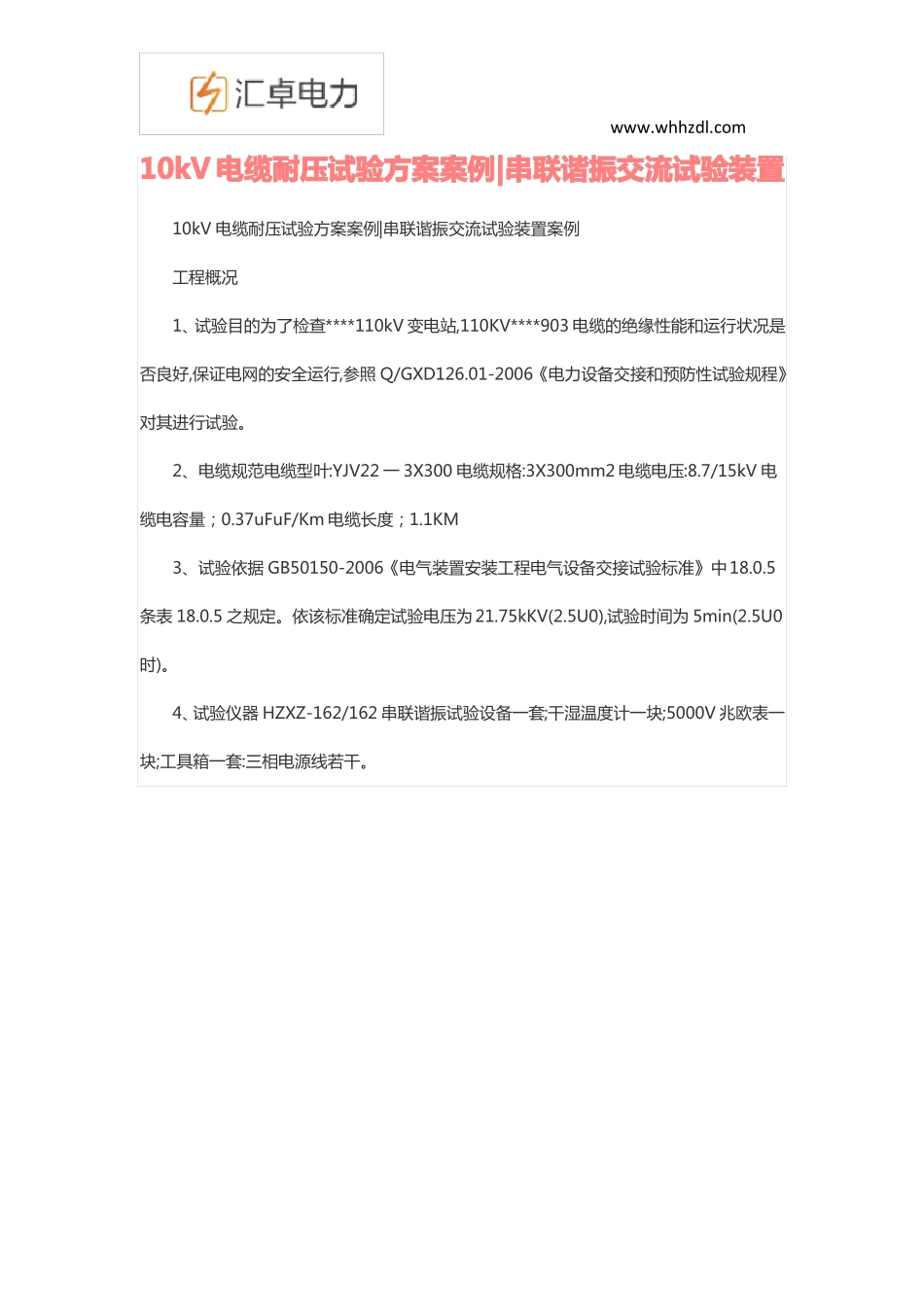

www.whhzdl.com10kV 电缆耐压试验方案案例|串联谐振交流试验装置10kV 电缆耐压试验方案案例|串联谐振交流试验装置案例工程概况1、试验目的为了检查****110kV 变电站,110KV****903 电缆的绝缘性能和运行状况是否良好,保证电网的安全运行,参照 Q/GXD126.01-2006《电力设备交接和预防性试验规程》对其进行试验。2、电缆规范电缆型叶:YJV22 一 3X300 电缆规格:3X300mm2 电缆电压:8.7/15kV 电缆电容量；0.37uFuF/Km 电缆长度；1.1KM3、试验依据 GB50150-2006《电气装置安装工程电气设备交接试验标准》中 18.0.5条表 18.0.5 之规定。依该标准确定试验电压为 21.75kKV(2.5U0),试验时间为 5min(2.5U0时)。4、试验仪器 HZXZ-162/162 串联谐振试验设备一套;干湿温度计一块;5000V 兆欧表一块;工具箱一套:三相电源线若干。www.whhzdl.com5、试验项目；a、耐压前电缆主绝缘电阻测量;b、联谐振法交流耐压试验;c、耐压后电缆主绝缘电阻测量;www.whhzdl.com6、试验步骤及技术措施6.1、电缆主绝缘电阻测量6.1.1、测量方法用 5000V 光欧表,依次测量各相线芯对其他两相及金属套的绝缘电阻,金属套及非被试相线芯接地。测量前将被测线芯接地,使其充分放电,放电时间一般为 2 一 5分钟。由于存在吸收现象,光欧表的读数随时间逐步增大,测量时应读取绝缘电阻的稳定值,作为电缆的绝缘电阻值。6.1.2、测量步骠；1)测量并记录环境温度、相对湿度、电缆铭牌、仪器名称及编号;2)将所有被试部分充分放电,非被试相电缆线芯及金属套接地;3）将光欧表地线端子(E)用接地线与接地导体连接好,兆欧表火线端子(L)接至被测部位的引出端头上,兆欧表读数稳定后记录绝缘电阻值。拆除兆欧表相线;www.whhzdl.com4)将被试电缆对地放电并接地;5)依照此步骤测试其他两相。6.1.3、注意事项；在试验中读取绝缘电阻后,应先断开接至被试品的火线端子,然后再将兆欧表停止运转;由于电缆的吸收现象比较严重,特别是对于大电容电缆,兆欧表开始读数可能非常的低,这一现象是正常的。6.1.4、试验标准；1、电缆绝缘电阻不小于 10MΩ/km。2、耐压试验前后,绝缘电阻测量应无明显变化。6.2、电缆主绝缘交流耐压实验6.2.1 本试验采用申联补偿谐振法,试验接线如图 1 所示。6.2.2、试验步骤如下1、按试验接线图连接试验接线。电缆的线芯接高压,即接补偿电抗器的高压端,金属套及非被试电缆芯接地。2、调谐。按红色“高压通“按钮,红灯亮绿灯灭,高压回路接通。调节“电压调节“电位器使机箴...
