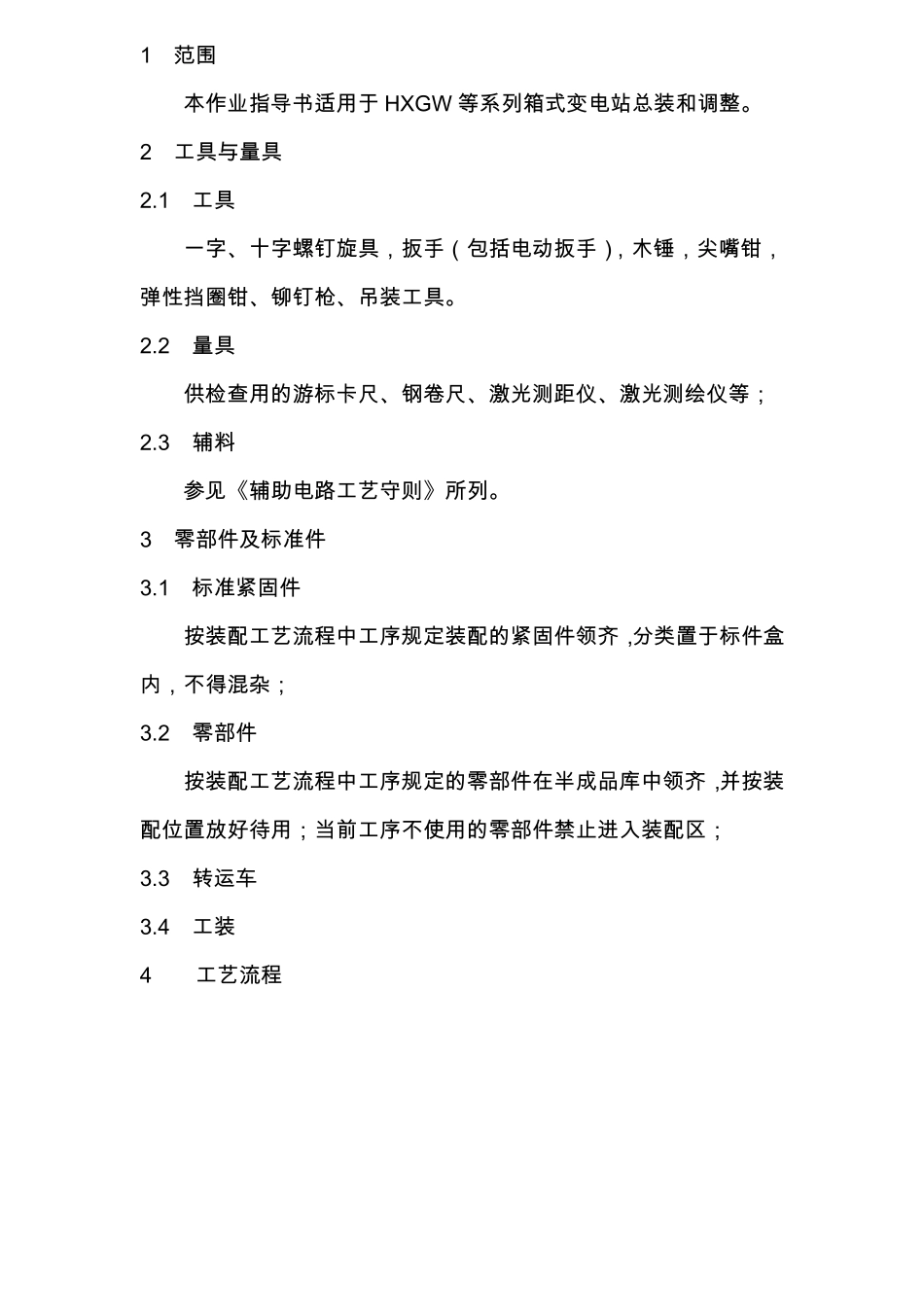

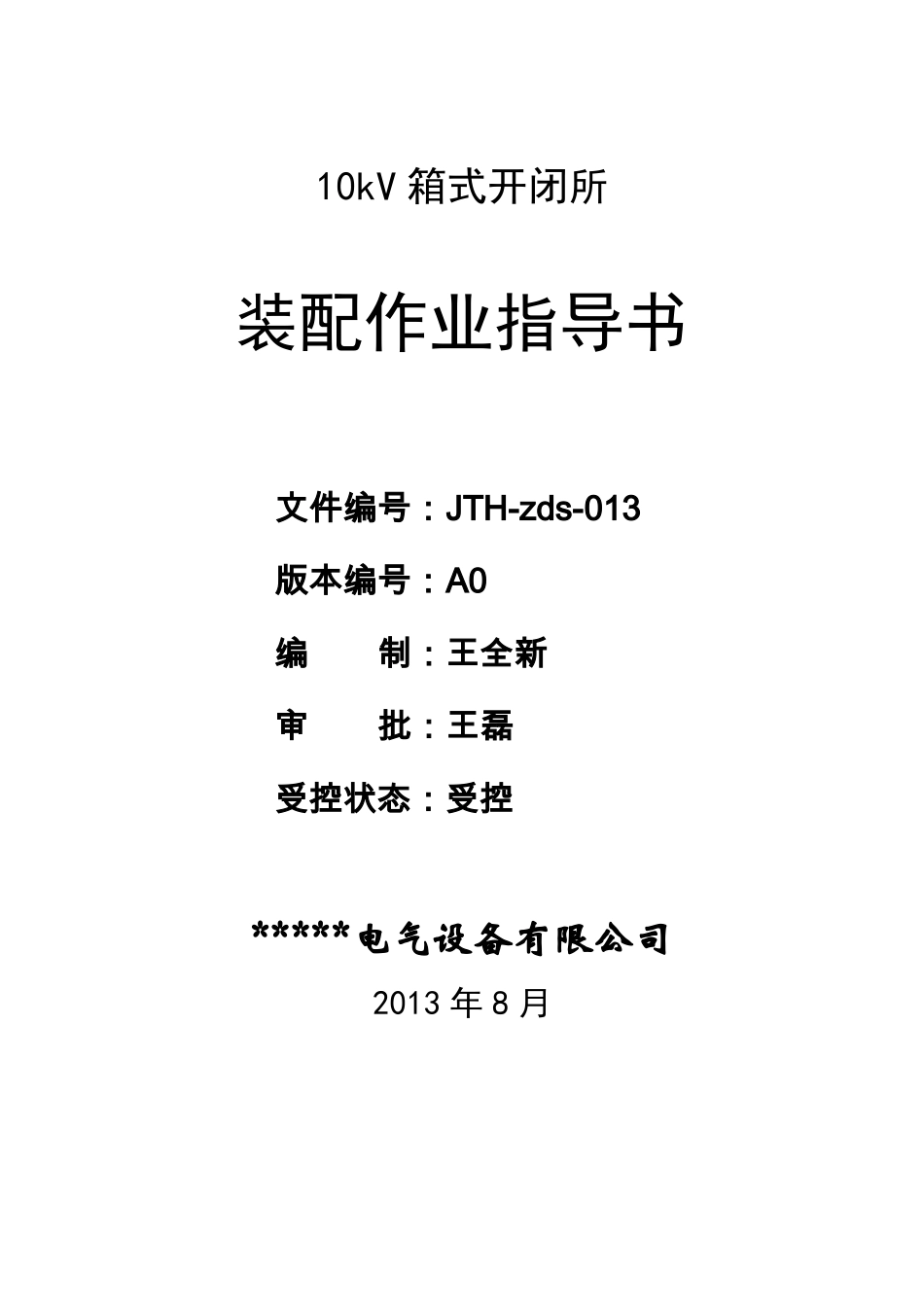

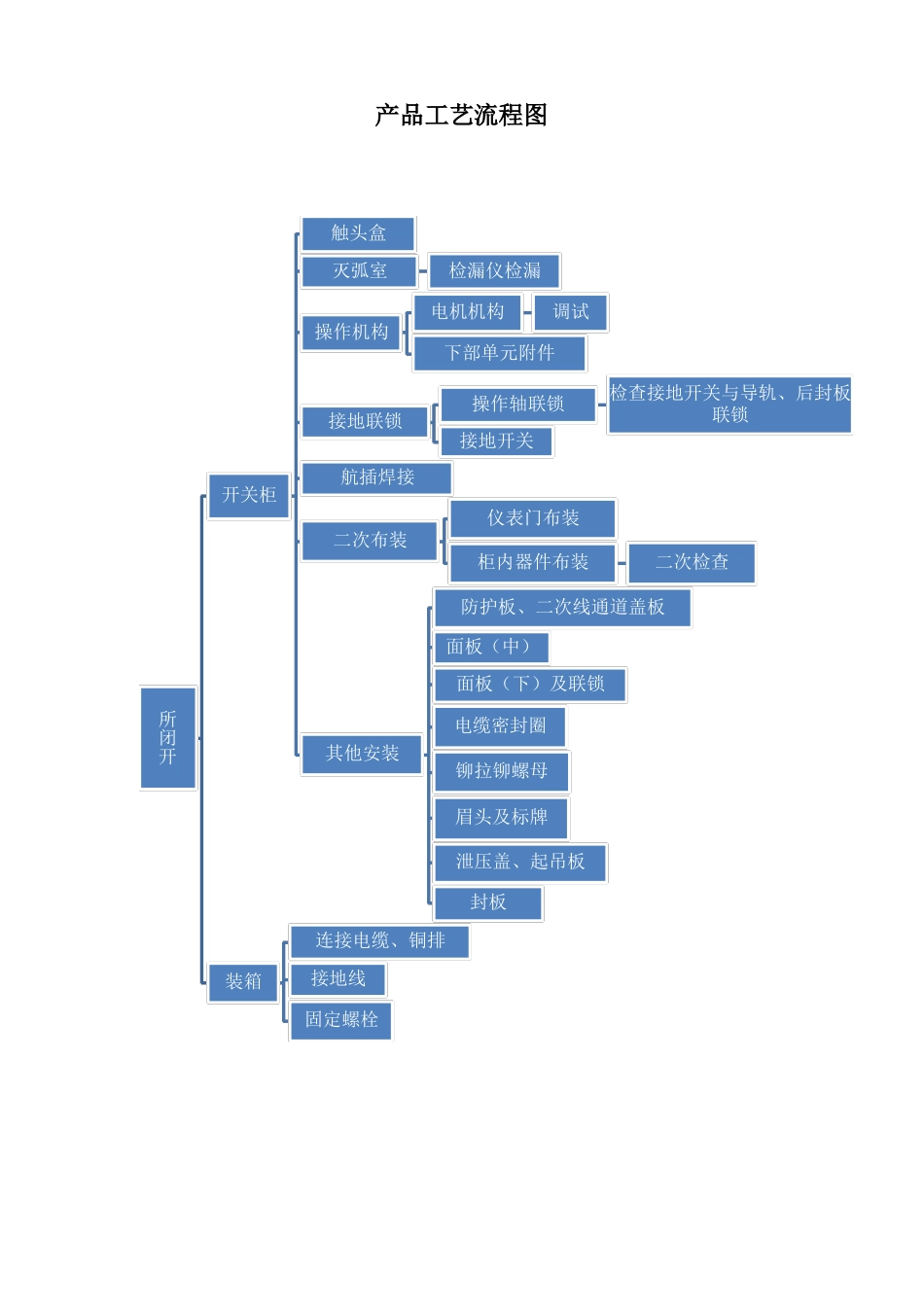

10kV 箱式开闭所装配作业指导书文件编号：JTH-zds-013版本编号：A0编制：王全新审批：王磊受控状态：受控*****电气设备有限公司2013 年 8 月1范围本作业指导书适用于 HXGW 等系列箱式变电站总装和调整。2工具与量具2.1工具一字、十字螺钉旋具，扳手（包括电动扳手），木锤，尖嘴钳，弹性挡圈钳、铆钉枪、吊装工具。2.2量具供检查用的游标卡尺、钢卷尺、激光测距仪、激光测绘仪等；2.3辅料参见《辅助电路工艺守则》所列。3零部件及标准件3.1标准紧固件按装配工艺流程中工序规定装配的紧固件领齐，分类置于标件盒内，不得混杂；3.2零部件按装配工艺流程中工序规定的零部件在半成品库中领齐，并按装配位置放好待用；当前工序不使用的零部件禁止进入装配区；3.3转运车3.4工装4工艺流程产品工艺流程图触头盒灭弧室操作机构下部单元附件操作轴联锁接地开关开关柜航插焊接检查接地开关与导轨、后封板联锁检漏仪检漏电机机构调试接地联锁仪表门布装二次布装柜内器件布装二次检查防护板、二次线通道盖板面板（中）面板（下）及联锁开闭所电缆密封圈其他安装铆拉铆螺母眉头及标牌泄压盖、起吊板封板连接电缆、铜排装箱接地线固定螺栓5.装配工艺要求（1）安装屏、柜、箱时，首先应核对实物与设计图纸是否相符，配件是否齐全完整，各种技术资料是否齐全。（2）屏、柜等在搬运和安装时应有防震、防潮、防漆面受损等措施。（3）施工时应严格按照设计图纸施工。（4）柜体稳装时，在柜子基础两端拉细线绳，作为安装柜体的基准，然后将柜子一一放到基础上，前脸应保证与基准平行。（5）用线坠测量柜子垂直度、水平度及屏柜间接缝，保证柜子稳好后，水平度、垂直度等的误差在允许范围内。（6）柜子稳好后，用Ф12 镀锌螺栓连接，柜与柜之间保证 4 至6 处用螺丝紧固；安装时穿好螺栓先不要上紧，待测量好后紧固，紧固螺丝露出螺母 2－3 扣。（7）每台高压柜安装好后，在基础底部点焊4-6 处，长度为20-30mm，保证高压柜固定牢固；低压柜及控制屏稳好后，在基础上打眼，然后用Ф12 镀锌螺栓将柜体紧固在基础上。（8）手车式开关柜安装时手车推拉应灵活轻便，无卡阻现象。动静触头的中心线一致，并且触头接触紧密，二次回路辅助开关的切换点应动作准确、接触可靠。机械闭锁装置应动作准确，柜内照明齐全，安全隔离板开启灵活。（9）盘柜二次配线应整齐美观，导线绝缘良好，无损伤。电缆芯线端部应注明端子线号，电缆根部应挂牌，标明回路编号、起始位置。（...
