12米高空作业车技术规格书

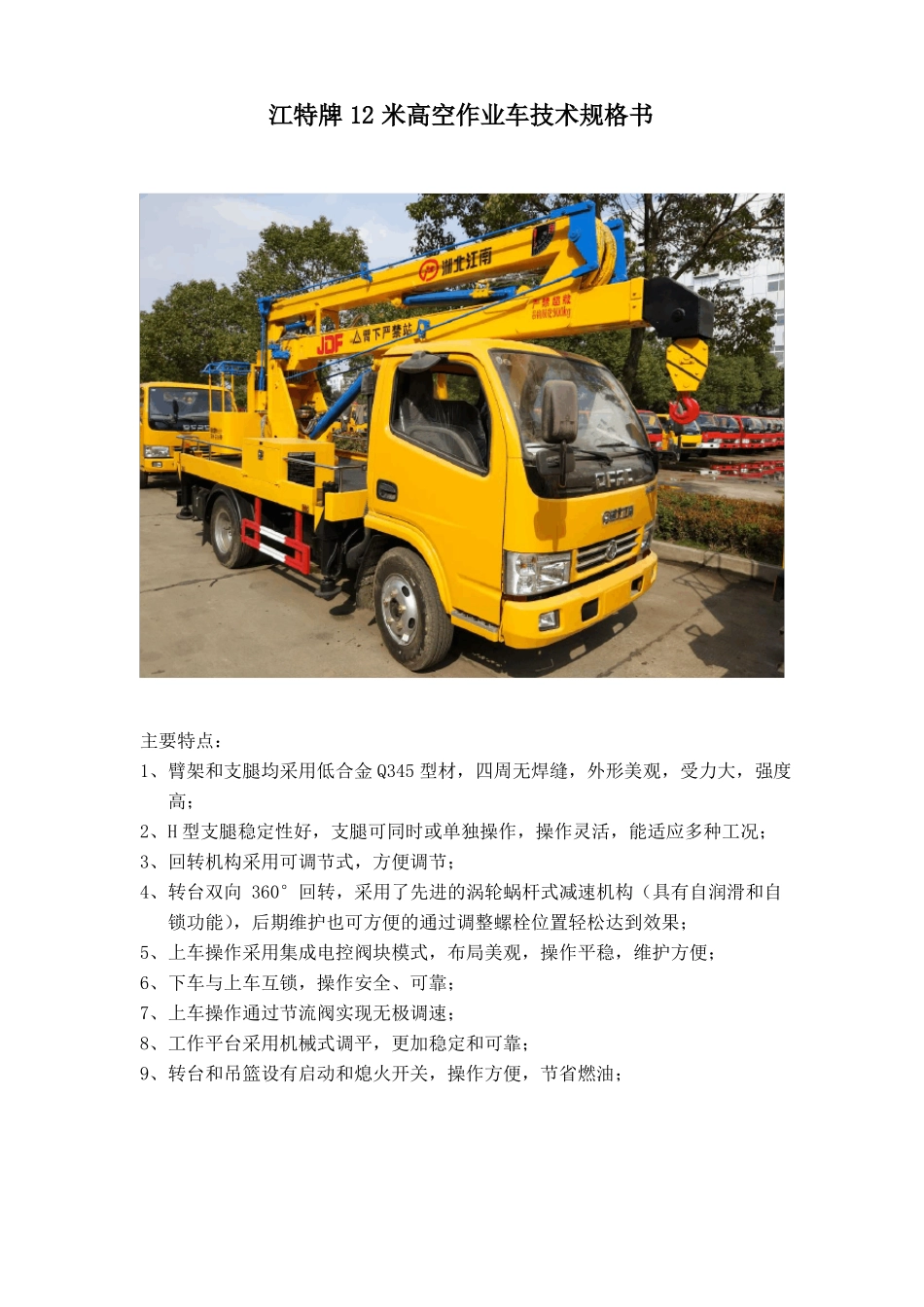

12米高空作业车技术规格书_第1页
1/7

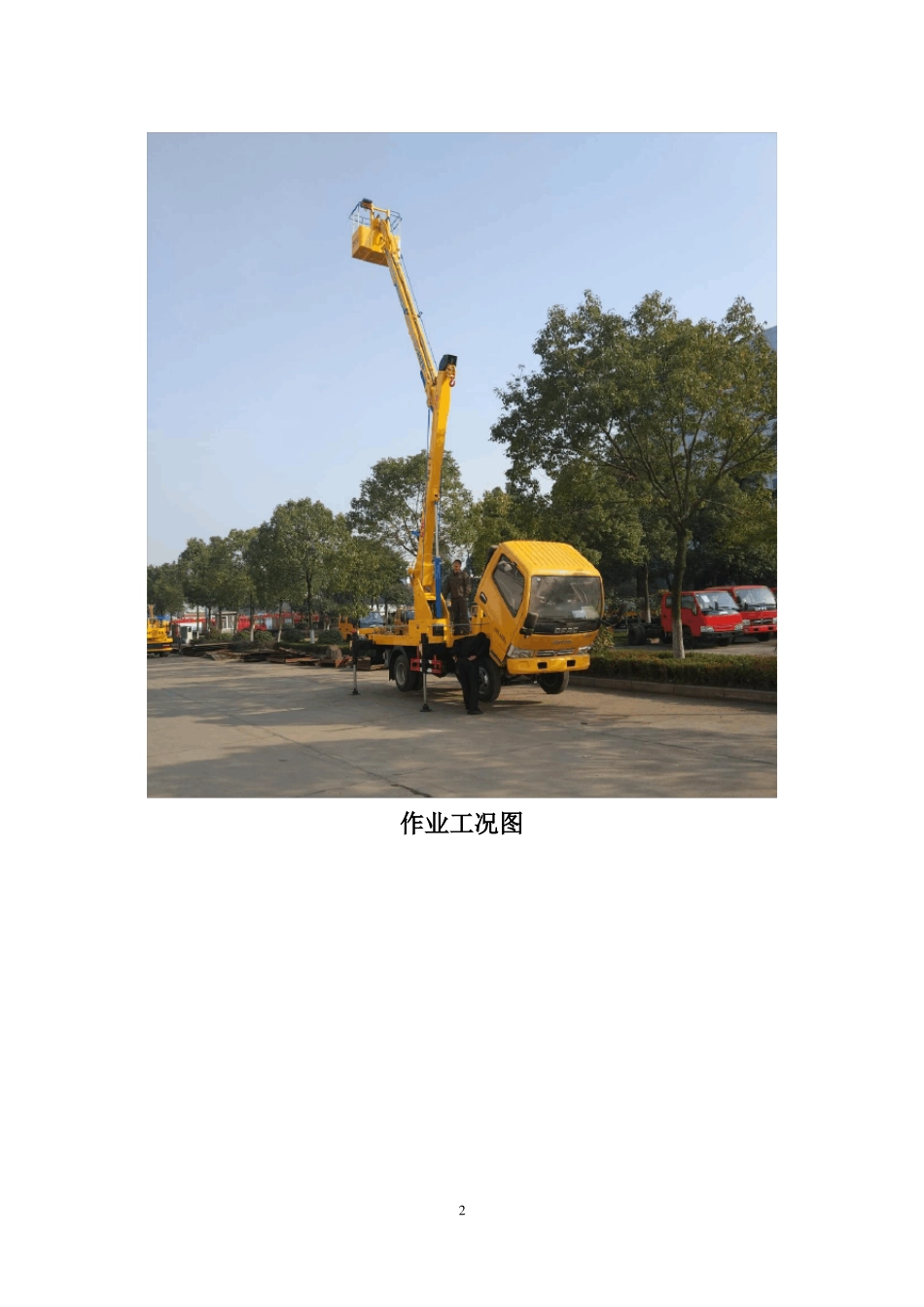

12米高空作业车技术规格书_第2页
2/7

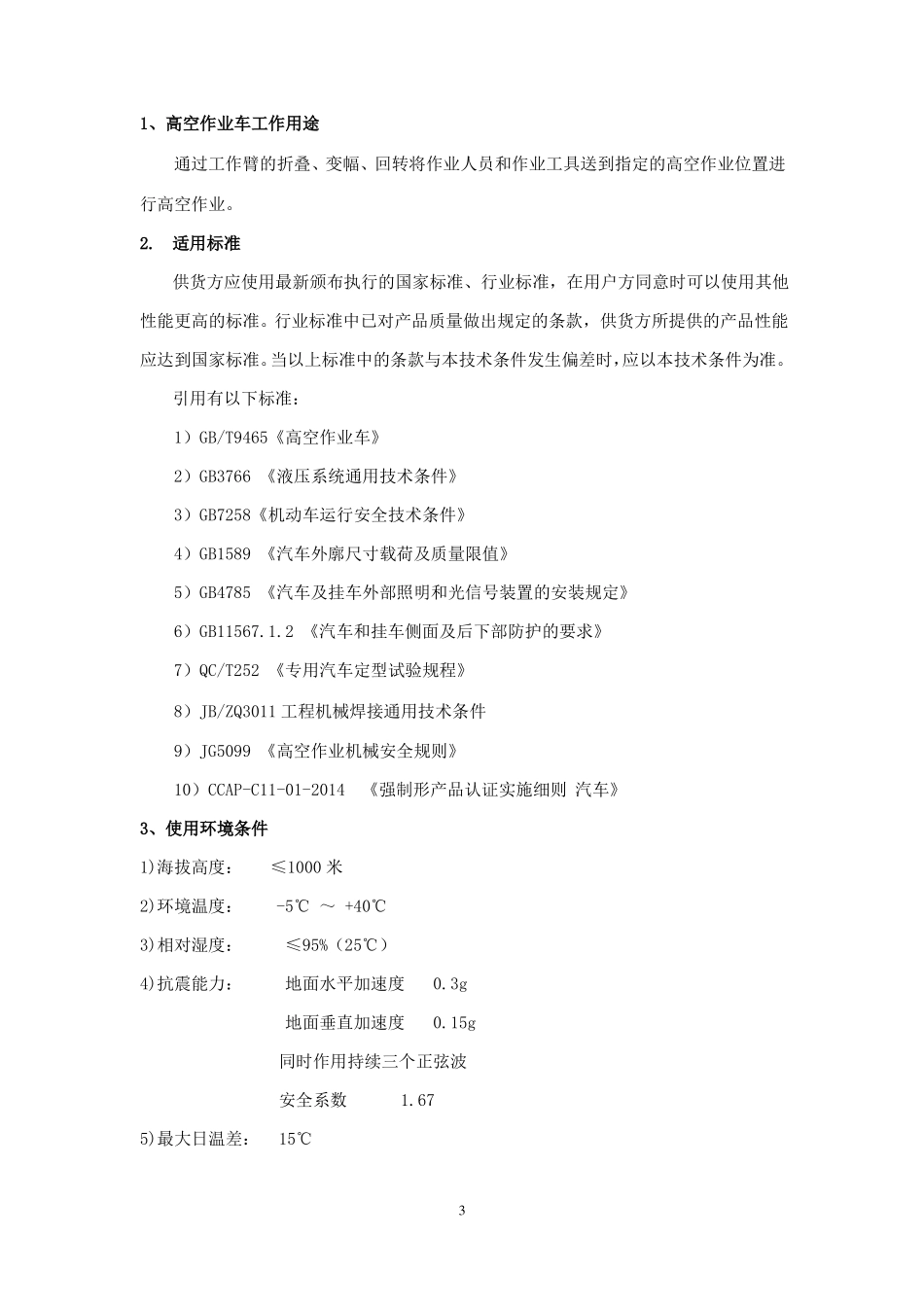

12米高空作业车技术规格书_第3页
3/7
江特牌 12 米高空作业车技术规格书主要特点:1、臂架和支腿均采用低合金 Q345 型材,四周无焊缝,外形美观,受力大,强度高;2、H 型支腿稳定性好,支腿可同时或单独操作,操作灵活,能适应多种工况;3、回转机构采用可调节式,方便调节;4、转台双向 360°回转,采用了先进的涡轮蜗杆式减速机构(具有自润滑和自锁功能),后期维护也可方便的通过调整螺栓位置轻松达到效果;5、上车操作采用集成电控阀块模式,布局美观,操作平稳,维护方便;6、下车与上车互锁,操作安全、可靠;7、上车操作通过节流阀实现无极调速;8、工作平台采用机械式调平,更加稳定和可靠;9、转台和吊篮设有启动和熄火开关,操作方便,节省燃油;作业工况图21、高空作业车工作用途通过工作臂的折叠、变幅、回转将作业人员和作业工具送到指定的高空作业位置进行高空作业。2.适用标准供货方应使用最新颁布执行的国家标准、行业标准,在用户方同意时可以使用其他性能更高的标准。行业标准中已对产品质量做出规定的条款,供货方所提供的产品性能应达到国家标准。当以上标准中的条款与本技术条件发生偏差时,应以本技术条件为准。引用有以下标准:1)GB/T9465《高空作业车》2)GB3766 《液压系统通用技术条件》3)GB7258《机动车运行安全技术条件》4)GB1589 《汽车外廓尺寸载荷及质量限值》5)GB4785 《汽车及挂车外部照明和光信号装置的安装规定》6)GB11567.1.2 《汽车和挂车侧面及后下部防护的要求》7)QC/T252 《专用汽车定型试验规程》8)JB/ZQ3011 工程机械焊接通用技术条件9)JG5099 《高空作业机械安全规则》10)CCAP-C11-01-2014《强制形产品认证实施细则 汽车》3、使用环境条件1)海拔高度:≤1000 米2)环境温度:-5℃ ~ +40℃3)相对湿度:≤95%(25℃)4)抗震能力:地面水平加速度地面垂直加速度0.3g0.15g同时作用持续三个正弦波安全系数1.675)最大日温差: 15℃36)日照强度(风速 0.5m/s 时):0.1W/cm7)最大风速:≤ 10.7m/s1)24、 主要技术参数车型号底盘型号主要技术参数JDF5041JGK12DFA4/JDF5040JGK12E5长×宽×高(mm)后悬总质量轴距(Kg)4495280044952800三节折臂型材 Q345B/4mm四边形0°-70°(相对水平面)12m2m5.8m5.6m双向 360°连续回转900Kg伸缩长度 1m6.4m5.2mIQKN1B6Y;单绳拉力 800 Kg(40m)Φ81T前后 H 型型材 Q345B/5mm纵向(mm):3300,横向(mm):2700四个支腿都带双向液压锁黄色;两只发动机排放国 IV国 VD...
