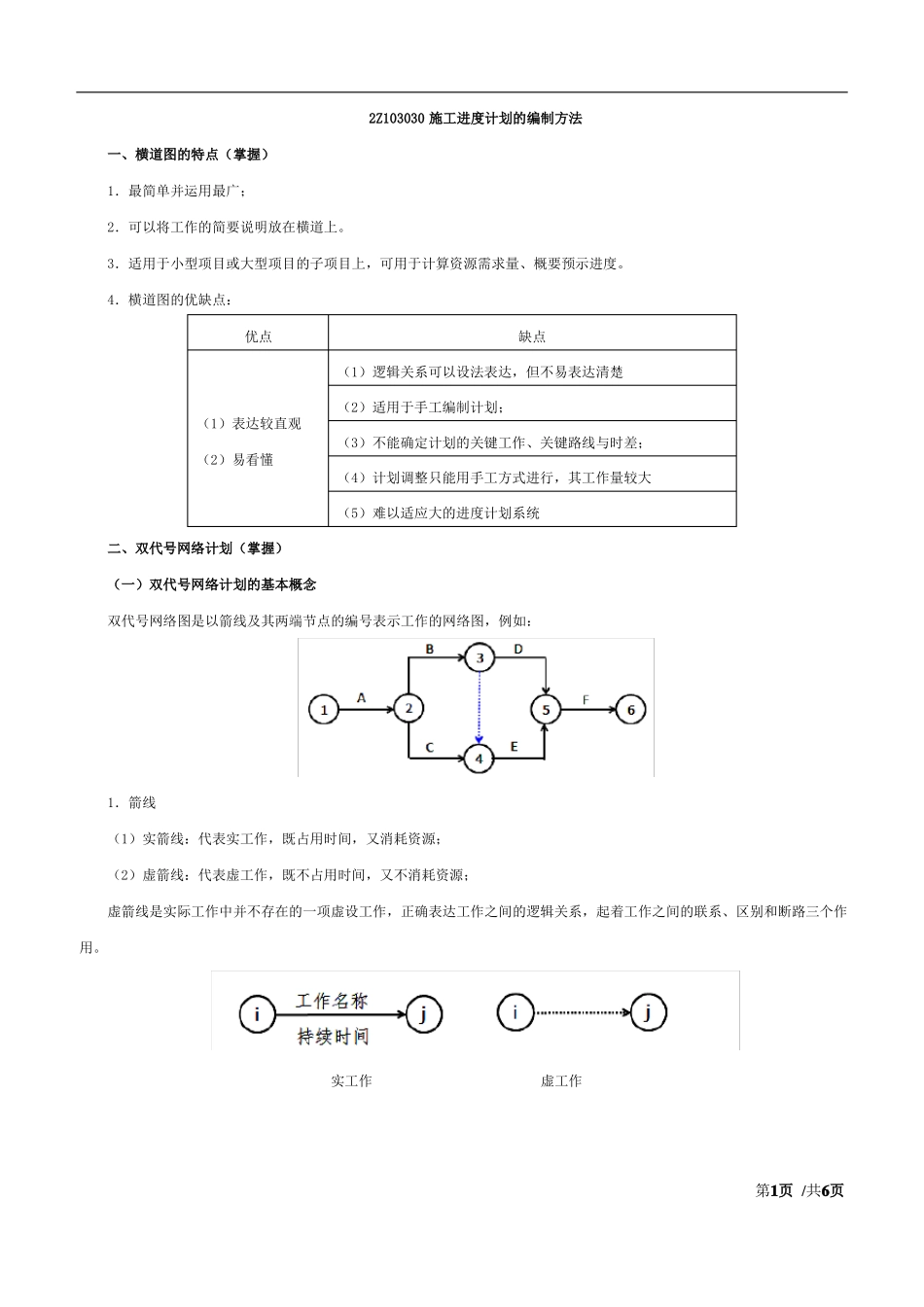

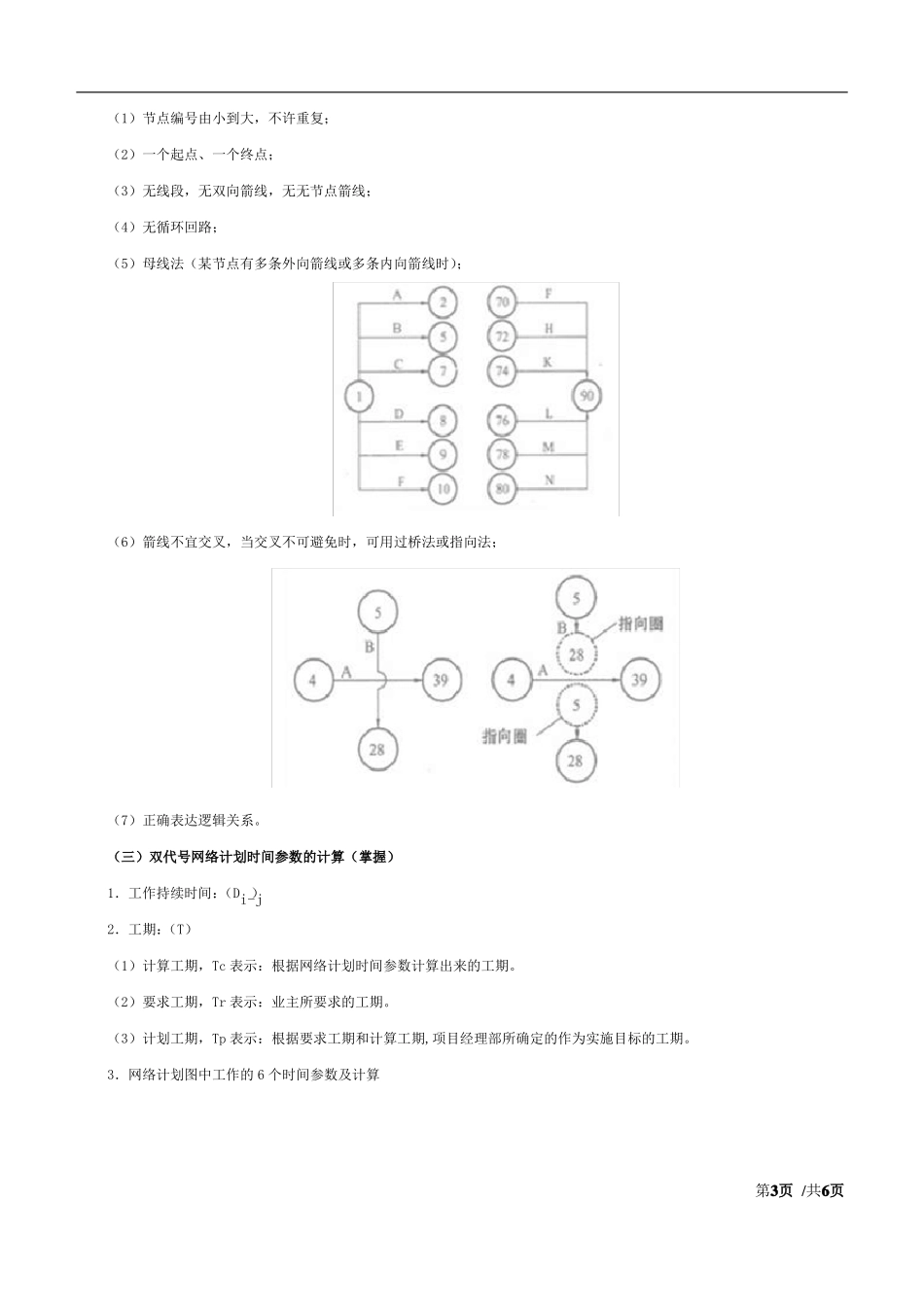

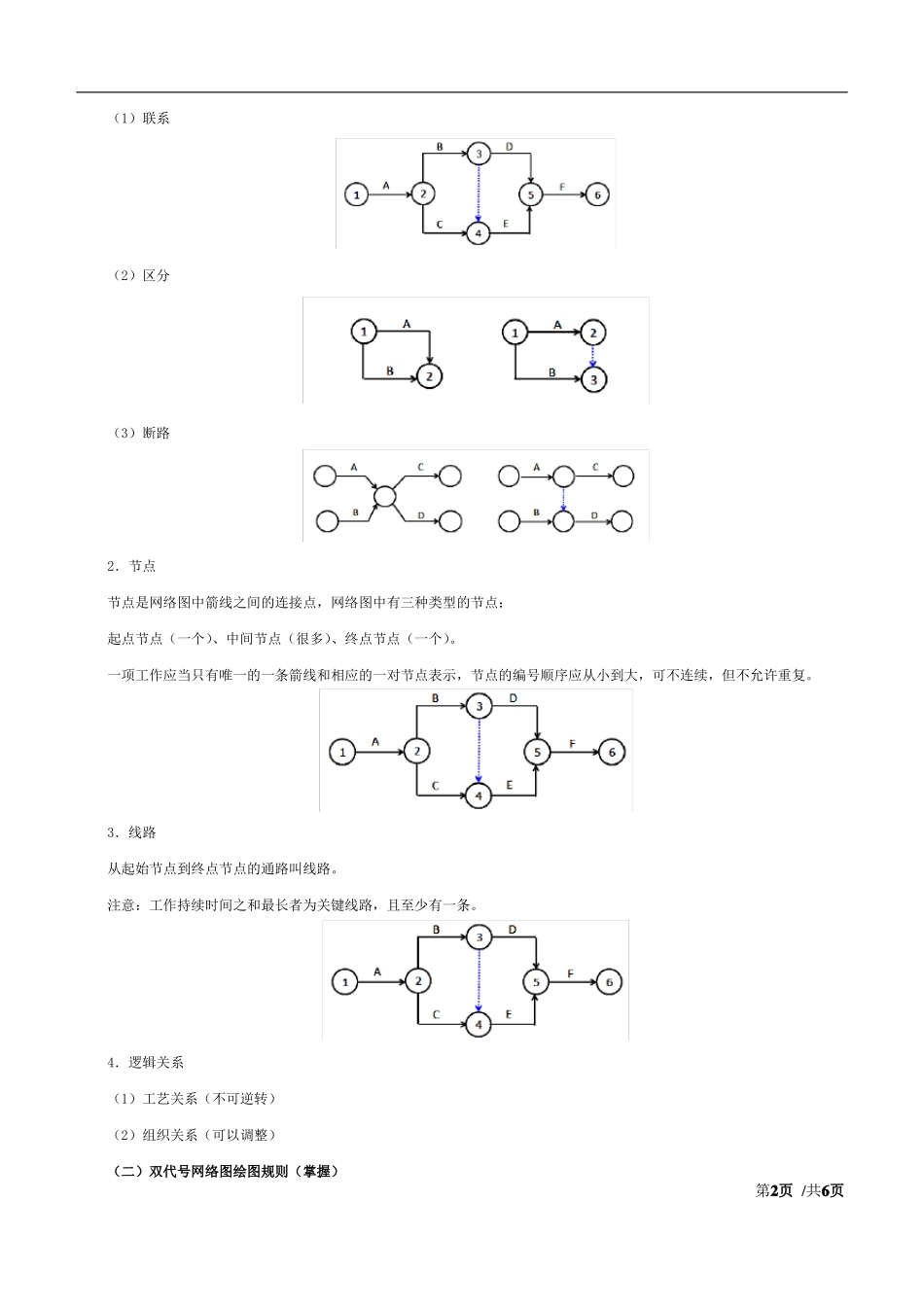

2Z103030 施工进度计划的编制方法一、横道图的特点（掌握）1．最简单并运用最广；2．可以将工作的简要说明放在横道上。3．适用于小型项目或大型项目的子项目上，可用于计算资源需求量、概要预示进度。4．横道图的优缺点：优点缺点（1）逻辑关系可以设法表达，但不易表达清楚（2）适用于手工编制计划；（1）表达较直观（3）不能确定计划的关键工作、关键路线与时差；（2）易看懂（4）计划调整只能用手工方式进行，其工作量较大（5）难以适应大的进度计划系统二、双代号网络计划（掌握）（一）双代号网络计划的基本概念双代号网络图是以箭线及其两端节点的编号表示工作的网络图，例如：1．箭线（1）实箭线：代表实工作，既占用时间，又消耗资源；（2）虚箭线：代表虚工作，既不占用时间，又不消耗资源；虚箭线是实际工作中并不存在的一项虚设工作，正确表达工作之间的逻辑关系，起着工作之间的联系、区别和断路三个作用。实工作虚工作第1页 /共6页（1）联系（2）区分（3）断路2．节点节点是网络图中箭线之间的连接点，网络图中有三种类型的节点：起点节点（一个）、中间节点（很多）、终点节点（一个）。一项工作应当只有唯一的一条箭线和相应的一对节点表示，节点的编号顺序应从小到大，可不连续，但不允许重复。3．线路从起始节点到终点节点的通路叫线路。注意：工作持续时间之和最长者为关键线路，且至少有一条。4．逻辑关系（1）工艺关系（不可逆转）（2）组织关系（可以调整）（二）双代号网络图绘图规则（掌握）第2页 /共6页（1）节点编号由小到大，不许重复；（2）一个起点、一个终点；（3）无线段，无双向箭线，无无节点箭线；（4）无循环回路；（5）母线法（某节点有多条外向箭线或多条内向箭线时）；（6）箭线不宜交叉，当交叉不可避免时，可用过桥法或指向法；（7）正确表达逻辑关系。（三）双代号网络计划时间参数的计算（掌握）1．工作持续时间：（Di-j）2．工期：（T）（1）计算工期，Tc 表示：根据网络计划时间参数计算出来的工期。（2）要求工期，Tr 表示：业主所要求的工期。（3）计划工期，Tp 表示：根据要求工期和计算工期,项目经理部所确定的作为实施目标的工期。3．网络计划图中工作的 6 个时间参数及计算第3页 /共6页（1）若已知最早开始时间 ESi-j，则最早完成时间 EFi-j=ESi-j+Di-j ；（2）若已知最迟完成时间 LFi-j；则最迟开始时间 LSi-j=LFi-j-Di-j ；（3）总时差（TFi-j）：在不影响总工期的前提下，工作...
