192控制台说明书

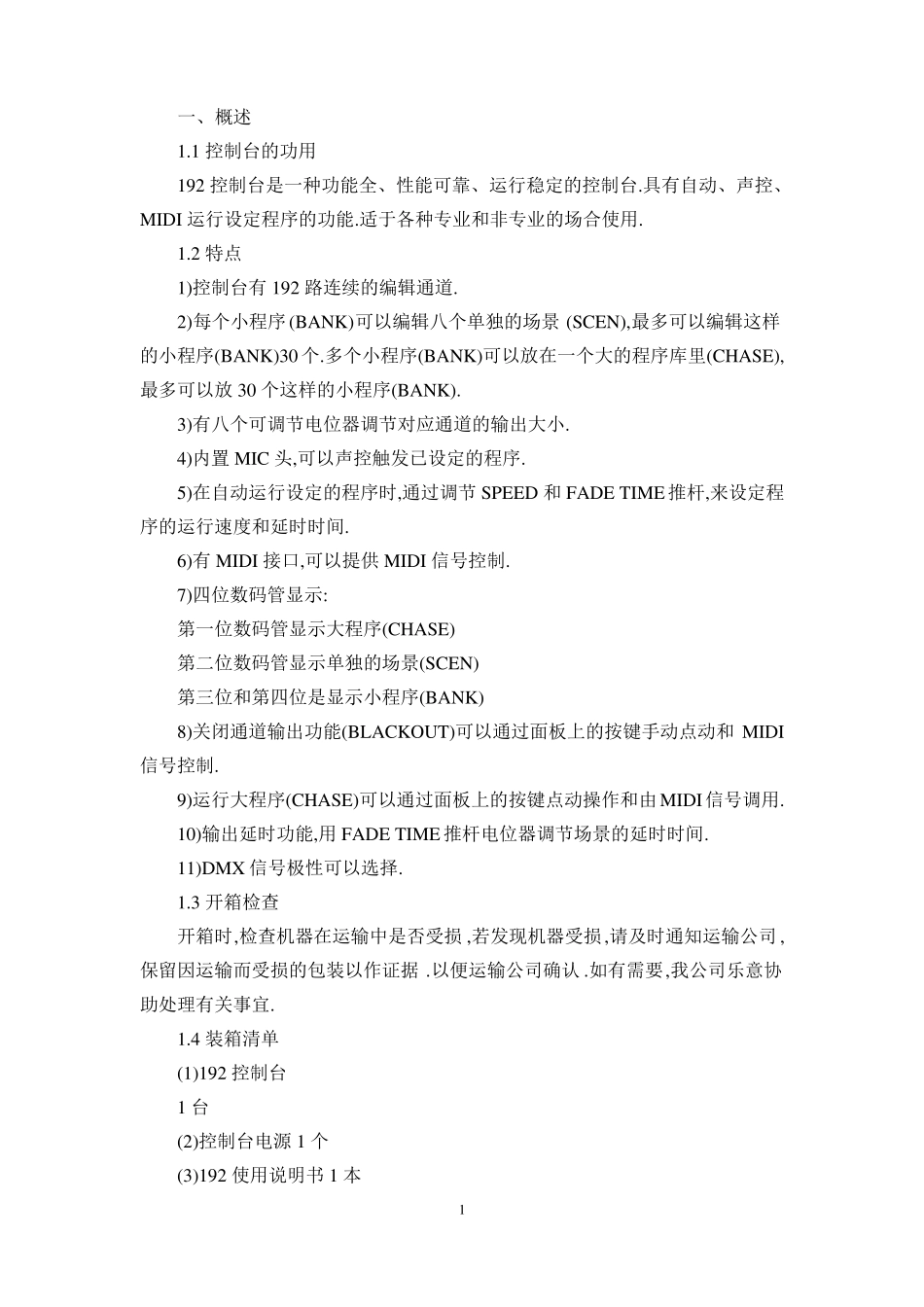

192控制台说明书_第1页
1/6

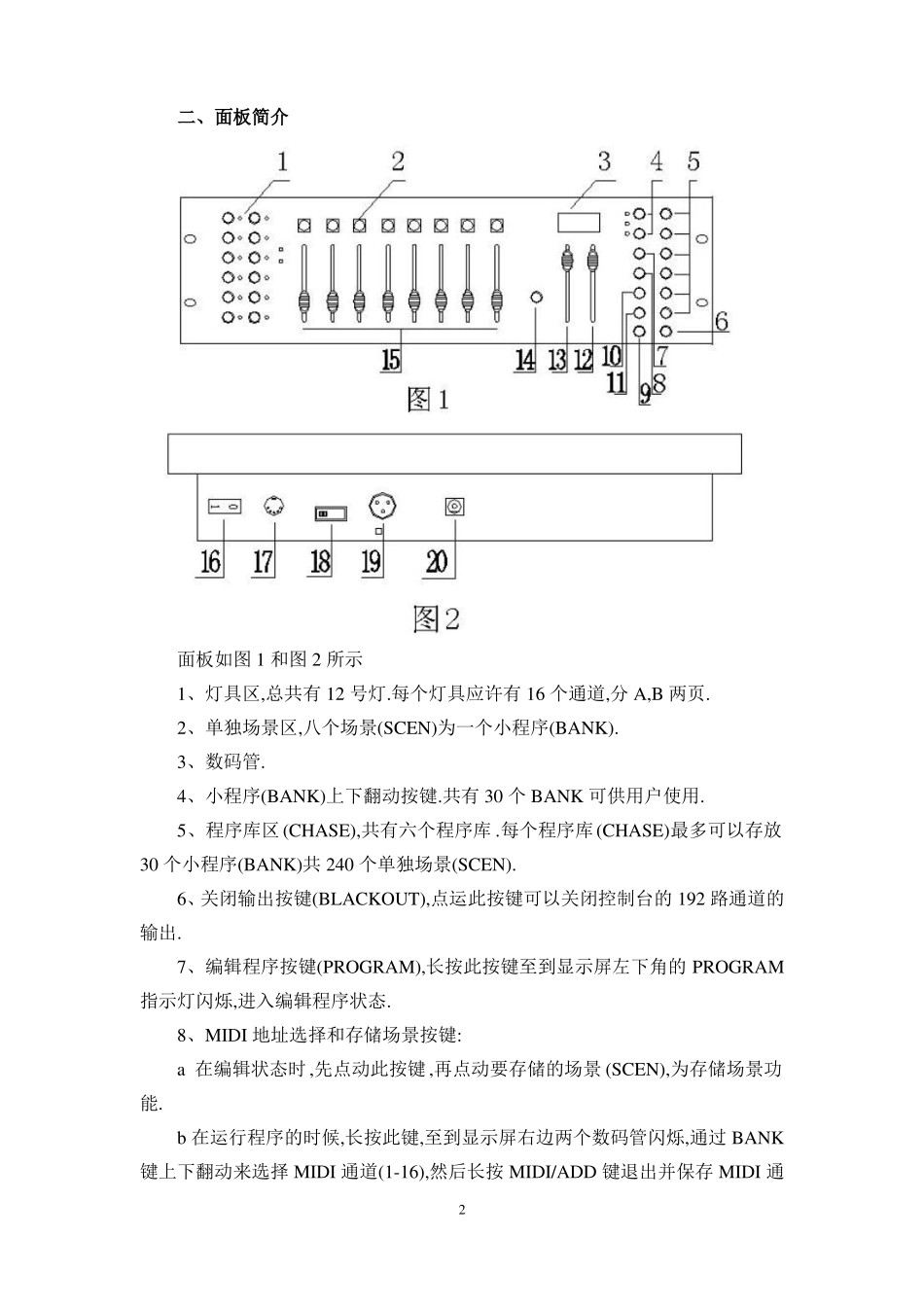

192控制台说明书_第2页
2/6

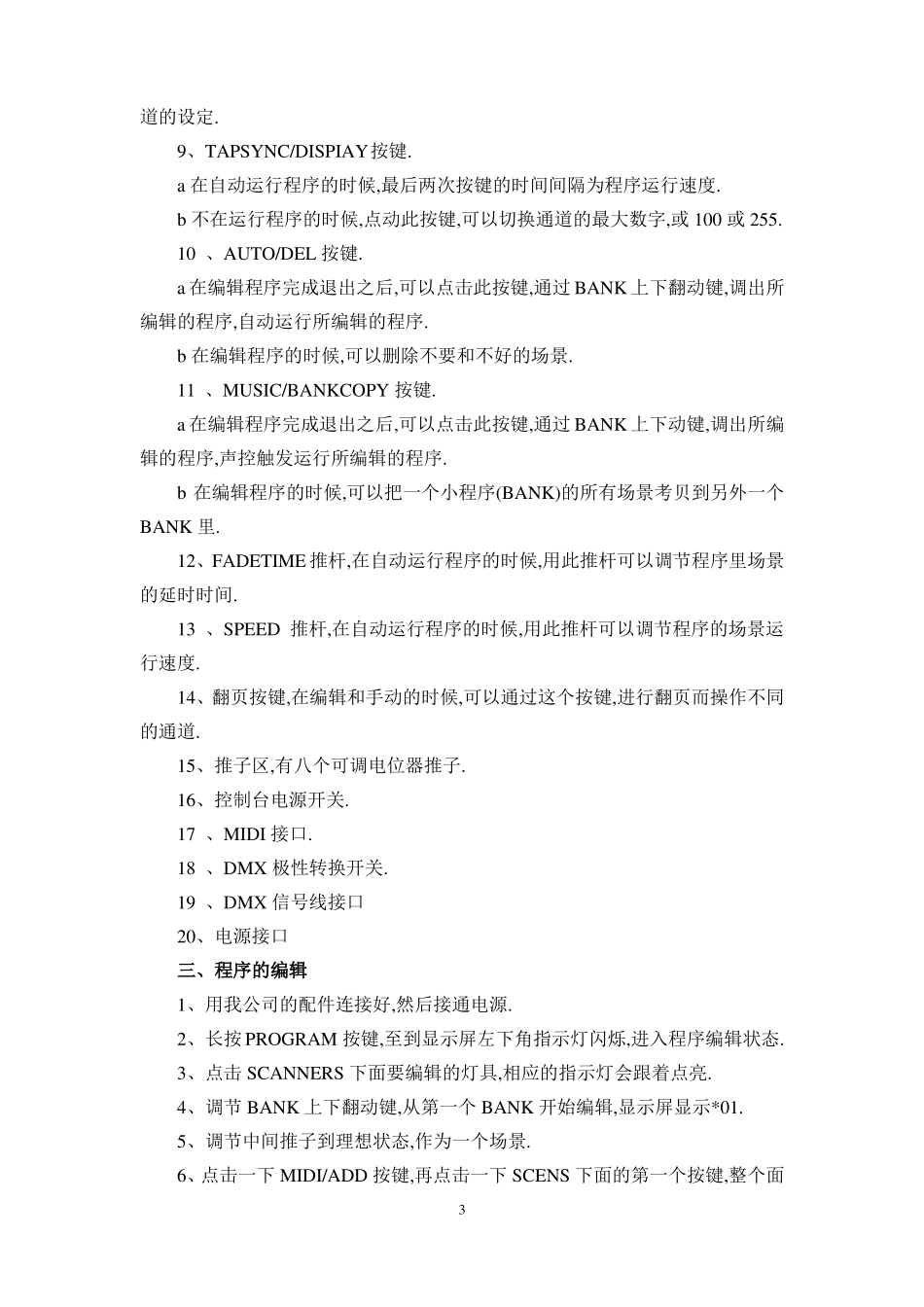

192控制台说明书_第3页
3/6
一、概述1.1 控制台的功用192 控制台是一种功能全、性能可靠、运行稳定的控制台.具有自动、声控、MIDI 运行设定程序的功能.适于各种专业和非专业的场合使用.1.2 特点1)控制台有 192 路连续的编辑通道.2)每个小程序(BANK)可以编辑八个单独的场景 (SCEN),最多可以编辑这样的小程序(BANK)30 个.多个小程序(BANK)可以放在一个大的程序库里(CHASE),最多可以放 30 个这样的小程序(BANK).3)有八个可调节电位器调节对应通道的输出大小.4)内置 MIC 头,可以声控触发已设定的程序.5)在自动运行设定的程序时,通过调节 SPEED 和 FADE TIME 推杆,来设定程序的运行速度和延时时间.6)有 MIDI 接口,可以提供 MIDI 信号控制.7)四位数码管显示:第一位数码管显示大程序(CHASE)第二位数码管显示单独的场景(SCEN)第三位和第四位是显示小程序(BANK)8)关闭通道输出功能(BLACKOUT)可以通过面板上的按键手动点动和 MIDI信号控制.9)运行大程序(CHASE)可以通过面板上的按键点动操作和由 MIDI信号调用.10)输出延时功能,用 FADE TIME 推杆电位器调节场景的延时时间.11)DMX 信号极性可以选择.1.3 开箱检查开箱时,检查机器在运输中是否受损 ,若发现机器受损,请及时通知运输公司 ,保留因运输而受损的包装以作证据 .以便运输公司确认 .如有需要,我公司乐意协助处理有关事宜.1.4 装箱清单(1)192 控制台1 台(2)控制台电源 1 个(3)192 使用说明书 1 本1二、面板简介面板如图 1 和图 2 所示1、灯具区,总共有 12 号灯.每个灯具应许有 16 个通道,分 A,B 两页.2、单独场景区,八个场景(SCEN)为一个小程序(BANK).3、数码管.4、小程序(BANK)上下翻动按键.共有 30 个 BANK 可供用户使用.5、程序库区(CHASE),共有六个程序库 .每个程序库(CHASE)最多可以存放30 个小程序(BANK)共 240 个单独场景(SCEN).6、关闭输出按键(BLACKOUT),点运此按键可以关闭控制台的 192 路通道的输出.7、编辑程序按键(PROGRAM),长按此按键至到显示屏左下角的 PROGRAM指示灯闪烁,进入编辑程序状态.8、MIDI 地址选择和存储场景按键:a 在编辑状态时,先点动此按键,再点动要存储的场景 (SCEN),为存储场景功能.b 在运行程序的时候,长按此键,至到显示屏右边两个数码管闪烁,通过 BANK键上下翻动来选择 MIDI 通道(1-16),然后长按 MIDI/ADD 键退出并保存 MIDI 通2道的设定.9、TAPSYNC/DISPIAY按键.a 在自动运行程序的时候,最后两次按键的时间间隔为程序运...
