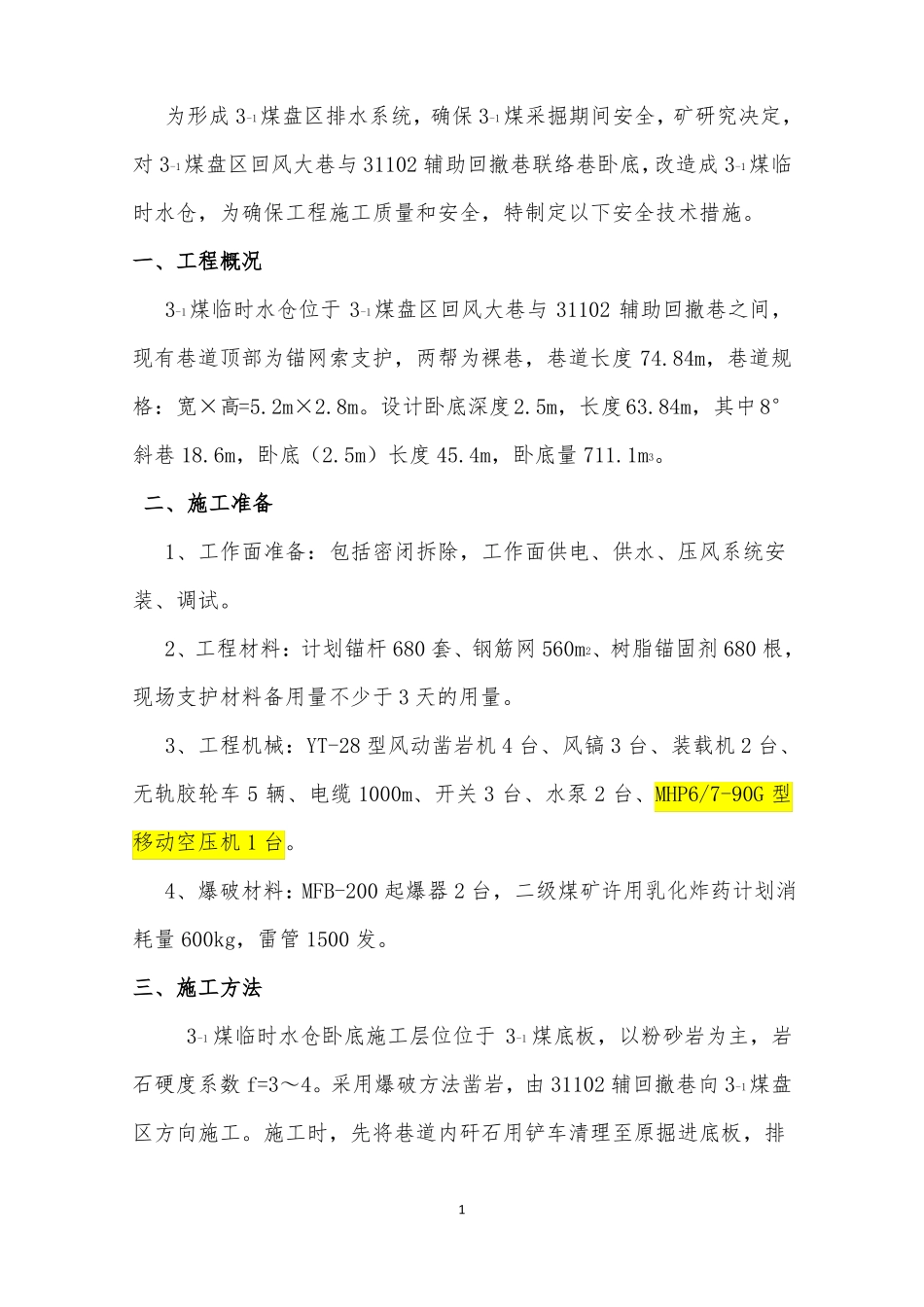

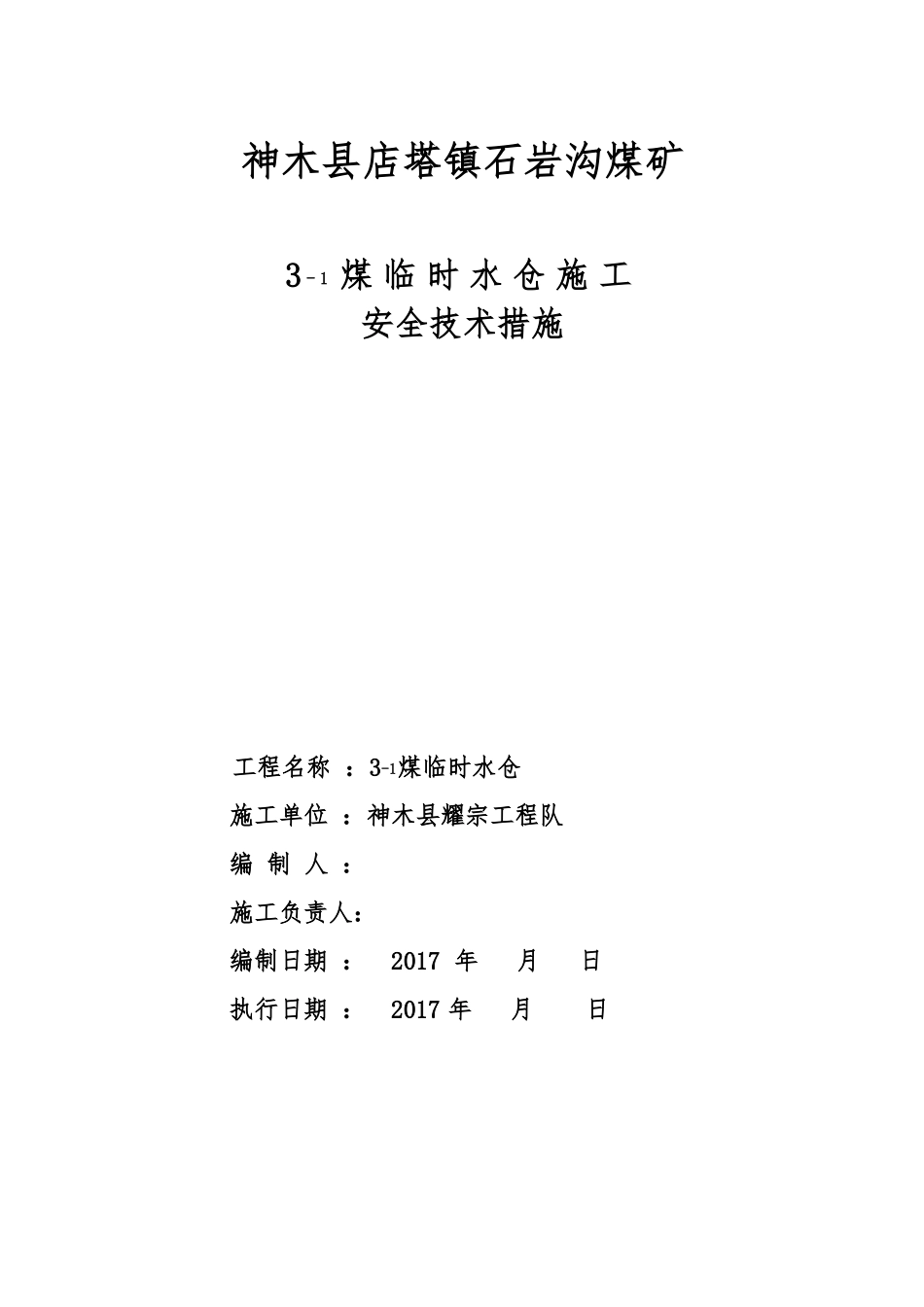

神木县店塔镇石岩沟煤矿3 - 1 煤 临 时 水 仓 施 工安全技术措施工程名称 :3-1煤临时水仓施工单位 :神木县耀宗工程队编 制 人 :施工负责人:编制日期 : 2017 年月执行日期 : 2017 年月日日安全技术措施审批表名称部门或职务编 制 人施工负责人生产技术部机 电 部调 度 室安 检 部机电矿长安全矿长生产矿长总工程师矿 长3 煤临时水仓施工安全技术措施姓名-1日期为形成 3-1煤盘区排水系统,确保 3-1煤采掘期间安全,矿研究决定,对 3-1煤盘区回风大巷与 31102 辅助回撤巷联络巷卧底,改造成 3-1煤临时水仓,为确保工程施工质量和安全,特制定以下安全技术措施。一、工程概况 3-1煤临时水仓位于 3-1煤盘区回风大巷与 31102 辅助回撤巷之间,现有巷道顶部为锚网索支护,两帮为裸巷,巷道长度 74.84m,巷道规格:宽×高=5.2m×2.8m。设计卧底深度2.5m,长度 63.84m,其中 8°斜巷 18.6m,卧底(2.5m)长度 45.4m,卧底量 711.1m3。二、施工准备1、工作面准备:包括密闭拆除,工作面供电、供水、压风系统安装、调试。2、工程材料:计划锚杆 680 套、钢筋网 560m2、树脂锚固剂 680 根,现场支护材料备用量不少于 3 天的用量。 3、工程机械:YT-28 型风动凿岩机 4 台、风镐 3 台、装载机 2 台、无轨胶轮车 5 辆、电缆 1000m、开关 3 台、水泵 2 台、MHP6/7-90G 型移动空压机 1 台。4、爆破材料:MFB-200 起爆器 2 台,二级煤矿许用乳化炸药计划消耗量 600kg,雷管 1500 发。三、施工方法 3-1 煤临时水仓卧底施工层位位于 3-1 煤底板,以粉砂岩为主,岩石硬度系数 f=3~4。采用爆破方法凿岩,由 31102 辅回撤巷向 3-1煤盘区方向施工。施工时,先将巷道内矸石用铲车清理至原掘进底板,排1出积水,对原有巷道进行两帮锚网支护,仅支护上部两排锚杆,再进行卧底,最后进行底部锚网支护。施工工艺:交接班→安全检查→打眼→扫眼→检查瓦斯→装药连线→检查瓦斯→爆破→通风→瓦斯检查→敲帮→出矸→打锚杆、挂网→安全检查→进入下一循环。四、支护参数帮部锚杆采用φ16×1600mm 树脂锚杆,间排距 1100×1200mm,每根锚杆使用 1 支 CK23/60 型树脂锚固剂,蝶形托盘规格为 150×150×8mm,金属网采用φ4mm 钢筋焊制,网格规格 140×140mm。五、爆破作业 1、爆破设计(1)炮眼布置:采用直眼掏槽,全断面一次打眼,光面爆破。(2)爆破材料:炸药采用二级...
