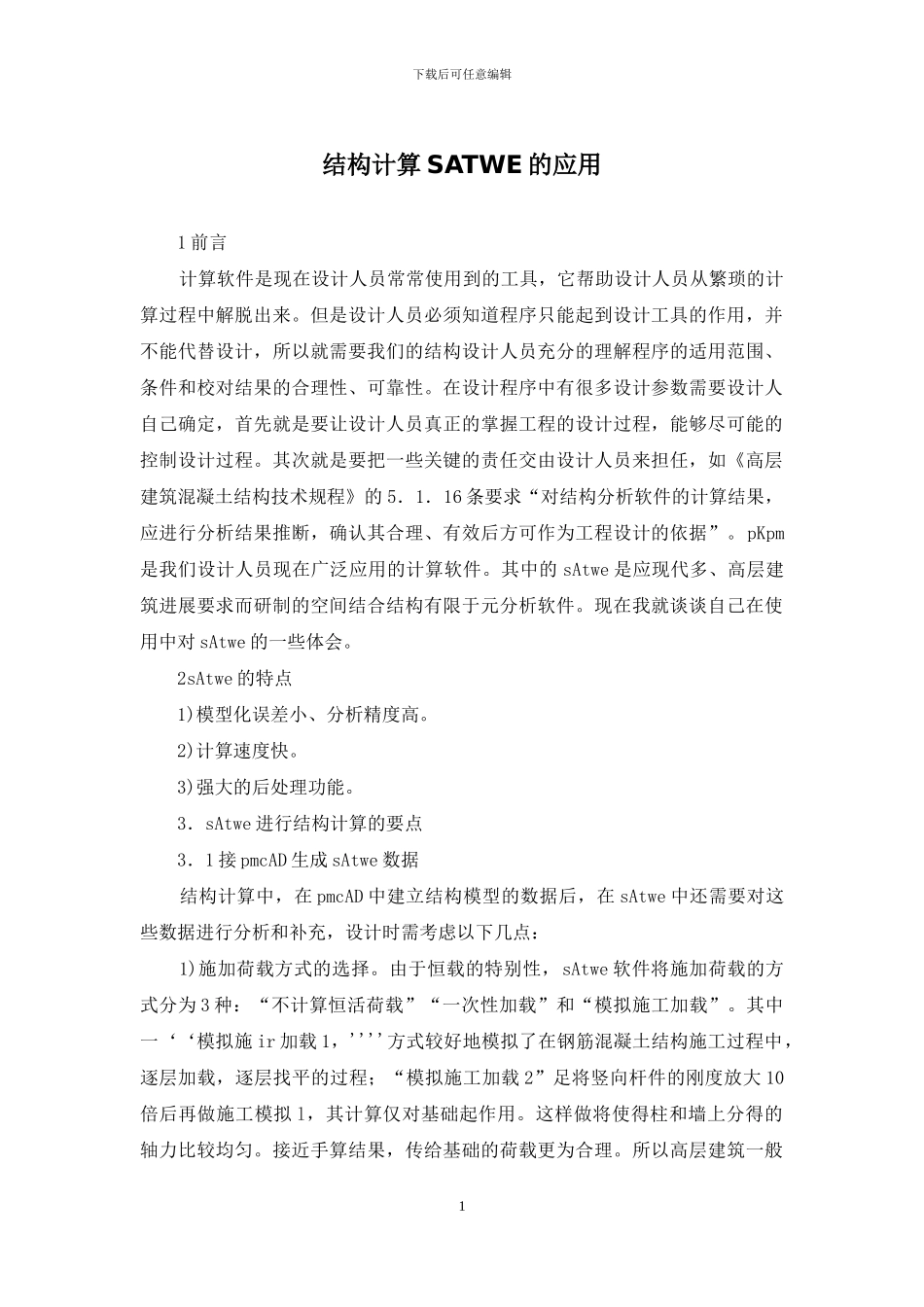

下载后可任意编辑结构计算 SATWE 的应用 1 前言 计算软件是现在设计人员常常使用到的工具，它帮助设计人员从繁琐的计算过程中解脱出来。但是设计人员必须知道程序只能起到设计工具的作用，并不能代替设计，所以就需要我们的结构设计人员充分的理解程序的适用范围、条件和校对结果的合理性、可靠性。在设计程序中有很多设计参数需要设计人自己确定，首先就是要让设计人员真正的掌握工程的设计过程，能够尽可能的控制设计过程。其次就是要把一些关键的责任交由设计人员来担任，如《高层建筑混凝土结构技术规程》的 5．1．16 条要求“对结构分析软件的计算结果，应进行分析结果推断，确认其合理、有效后方可作为工程设计的依据”。pKpm是我们设计人员现在广泛应用的计算软件。其中的 sAtwe 是应现代多、高层建筑进展要求而研制的空间结合结构有限于元分析软件。现在我就谈谈自己在使用中对 sAtwe 的一些体会。 2sAtwe 的特点 1)模型化误差小、分析精度高。 2)计算速度快。 3)强大的后处理功能。 3．sAtwe 进行结构计算的要点 3．1 接 pmcAD 生成 sAtwe 数据 结构计算中，在 pmcAD 中建立结构模型的数据后，在 sAtwe 中还需要对这些数据进行分析和补充，设计时需考虑以下几点： 1)施加荷载方式的选择。由于恒载的特别性，sAtwe 软件将施加荷载的方式分为 3 种：“不计算恒活荷载”“一次性加载”和“模拟施工加载”。其中一‘‘模拟施 ir 加载 1，''''方式较好地模拟了在钢筋混凝土结构施工过程中，逐层加载，逐层找平的过程；“模拟施工加载 2”足将竖向杆件的刚度放大 10倍后再做施工模拟 l，其计算仅对基础起作用。这样做将使得柱和墙上分得的轴力比较均匀。接近手算结果，传给基础的荷载更为合理。所以高层建筑一般1下载后可任意编辑选择“模拟施工加载 l”，高层框剪基础宜按“模拟施工加载 2”，多层建筑一般选择“一次性加载”。 2)振型的数量。振型数的多少与结构层数及结构形式有关，应保证振型参加质量系数不小于总质量的 90％。对于规则结构，振型数一般取 3～5，当考虑耦联时取 9—15；对于 B 级高度的高层建筑结构和复杂高层建筑结构的振型数不应少于 l5；对于多塔结构，振型数不应小于 9×塔数。但应该特别强调，振型数不是取得越多越好，它不能超过结构固有振型的总数。 3)建筑设计时应考虑抗震的要求，不应采纳严重不规则的设计方案。体型复杂、平立面不规则的结构，可在适当部位设...
