各类接插头焊接方法(HDMI-DVI-VGA等等)VIP专享VIP免费

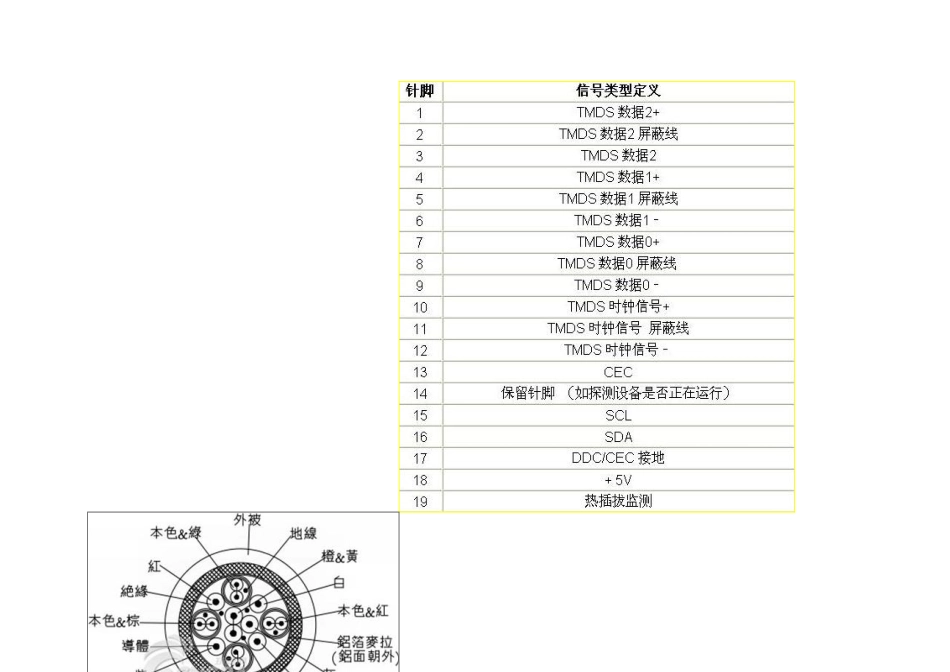

HDMI线材线芯类型及各针脚定义:HDMI转DVI-D焊接方法:HDMI(Male)DVI-D18+1(Male)定义HDMI(Male)DVI-D18+1(Male)定义12T.M.D.SDATA2+1122T.M.D.SDATACLOCK屏蔽23T.M.D.SDATA2屏蔽1224T.M.D.SDATACLOCK-31T.M.D.SDATA2-13N.C.ConsumerElectronicsControl410T.M.D.SDATA1+14N.C.Reserved(incablebutN.C.ondevice)511T.M.D.SDATA1屏蔽156SCL(DDC时钟线)69T.M.D.SDATA1-167SDA(DDC数据线)718T.M.D.SDATA0+1715DDC/CECGround819T.M.D.SDATA0屏蔽1814+5V电源线917T.M.D.SDATA0-1916热插拔探测线1023T.M.D.SDATACLOCK+DVI-I线材线芯类型及各针脚定义:DVI-D线材线芯类型及各针脚定义:C1=AnalogRed模拟视频信号三基色信号线中的红C2=AnalogGreen模拟视频信号三基色信号线中的绿C3=AnalogBlue模拟视频信号三基色信号线中的蓝C4=AnalogH（Horizontal）sync模拟视频信号（水平扫描）行同步信号C5=AnalogGround模拟视频信号地线8=AnalogV模拟视频信号（垂直扫描）场同步信号（Vertical）sync（在DVI-D中，8是NoConnect就是空脚，什么也没有连接）DVI-I图样DVI-D图样HDMI／HDMI接口／HDMI端子／DVI转HDMI／HDMI连接器供应商：深圳市格连电子有限公司产品类型：全新销售范围：广东省深圳市产品数量：1000000个产品包装：卷袋商品颜色：黄色，银白色商品产地：深圳商品价格：2.5／个商品规格：ＰＨ１．０发布日期：2009-09-28D15(VGA)转RGBHV焊接方法D15(VGA)RGBHVD15(VGA)RGBHV1红线的芯线92绿线的芯线10黑线的屏蔽线3蓝线的芯线11黄线的屏蔽线412513黑线的芯线6红线的屏蔽线14黄线的芯线7绿线的屏蔽线158蓝线的屏蔽线D15端壳与10、6、7、8连接起来形成共地VGA插头的焊接方法：选择3+4计算机视频线的传统焊法为：（注意D15接头一定选用金属外壳）3+4线D15插头红线的芯线：脚1、红线的屏蔽线：脚6绿线的芯线：脚2、绿线的屏蔽线：脚7蓝线的芯线：脚3、蓝线的屏蔽线：脚8黑线：脚10、棕线：脚11黄线：脚13、白线：脚14外层屏蔽：15端壳压接在实际操作中，还有一种非常简单适用的焊接方法：就是在D15两端的5~10脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上；1、2、3脚接红、绿、蓝的芯线；13接黄线；14接白线；外层屏蔽压接到D15插头端壳，褐线和黑线不用接，但是要剪齐，以防和其他线串接。
