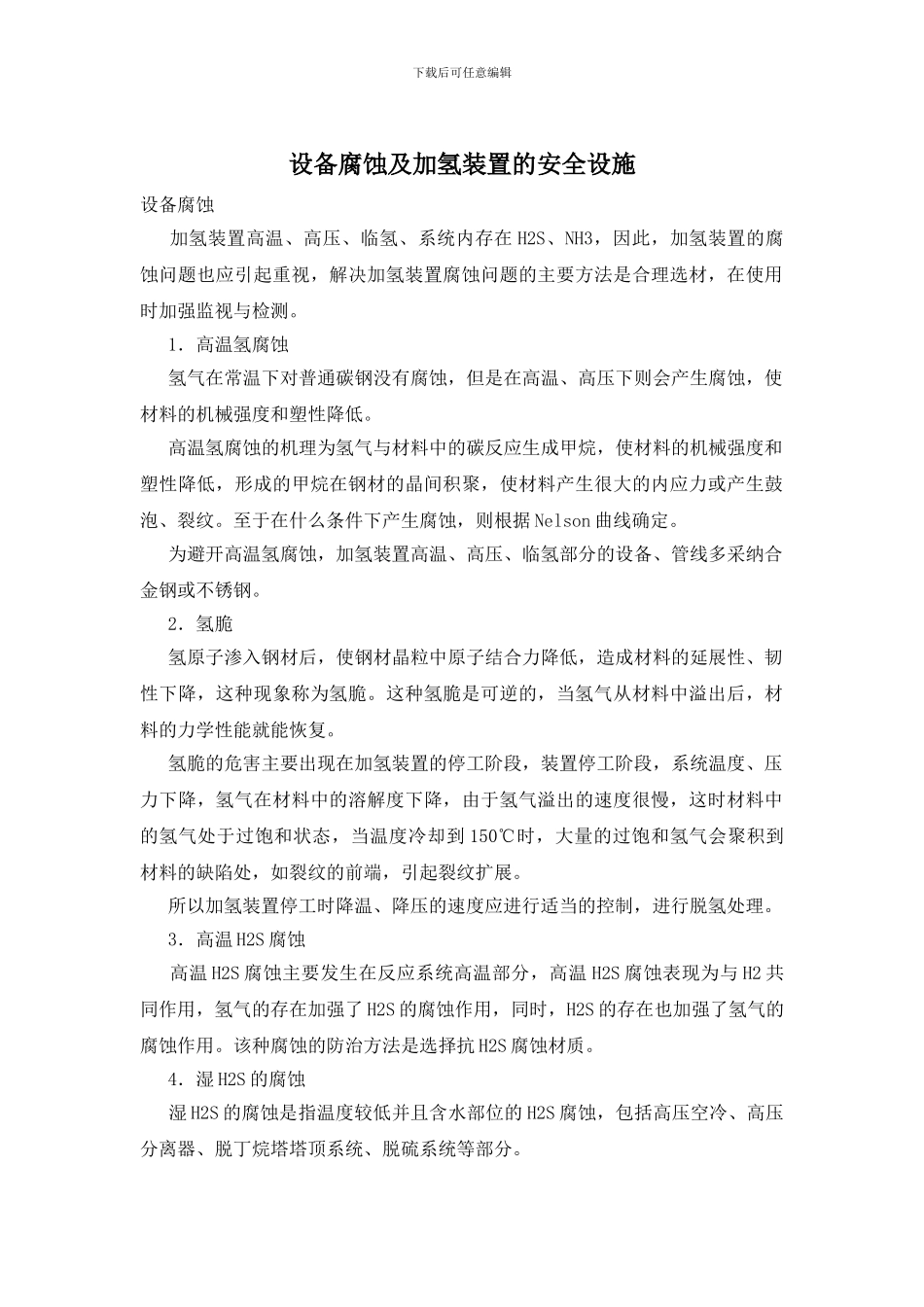

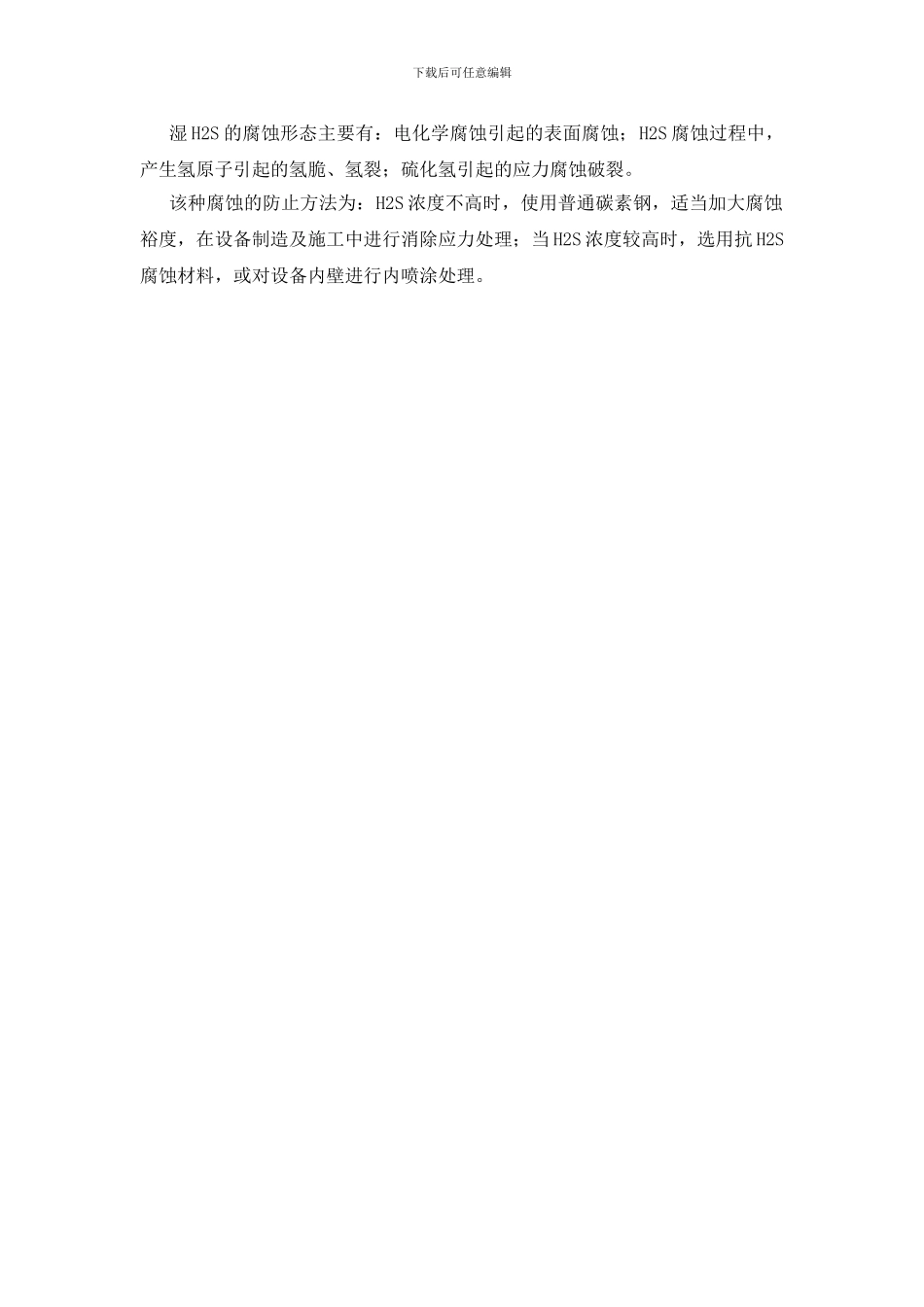

下载后可任意编辑设备腐蚀及加氢装置的安全设施设备腐蚀 加氢装置高温、高压、临氢、系统内存在 H2S、NH3，因此，加氢装置的腐蚀问题也应引起重视，解决加氢装置腐蚀问题的主要方法是合理选材，在使用时加强监视与检测。 1．高温氢腐蚀 氢气在常温下对普通碳钢没有腐蚀，但是在高温、高压下则会产生腐蚀，使材料的机械强度和塑性降低。 高温氢腐蚀的机理为氢气与材料中的碳反应生成甲烷，使材料的机械强度和塑性降低，形成的甲烷在钢材的晶间积聚，使材料产生很大的内应力或产生鼓泡、裂纹。至于在什么条件下产生腐蚀，则根据 Nelson 曲线确定。 为避开高温氢腐蚀，加氢装置高温、高压、临氢部分的设备、管线多采纳合金钢或不锈钢。 2．氢脆 氢原子渗入钢材后，使钢材晶粒中原子结合力降低，造成材料的延展性、韧性下降，这种现象称为氢脆。这种氢脆是可逆的，当氢气从材料中溢出后，材料的力学性能就能恢复。 氢脆的危害主要出现在加氢装置的停工阶段，装置停工阶段，系统温度、压力下降，氢气在材料中的溶解度下降，由于氢气溢出的速度很慢，这时材料中的氢气处于过饱和状态，当温度冷却到 150℃时，大量的过饱和氢气会聚积到材料的缺陷处，如裂纹的前端，引起裂纹扩展。 所以加氢装置停工时降温、降压的速度应进行适当的控制，进行脱氢处理。 3．高温 H2S 腐蚀 高温 H2S 腐蚀主要发生在反应系统高温部分，高温 H2S 腐蚀表现为与 H2 共同作用，氢气的存在加强了 H2S 的腐蚀作用，同时，H2S 的存在也加强了氢气的腐蚀作用。该种腐蚀的防治方法是选择抗 H2S 腐蚀材质。 4．湿 H2S 的腐蚀 湿 H2S 的腐蚀是指温度较低并且含水部位的 H2S 腐蚀，包括高压空冷、高压分离器、脱丁烷塔塔顶系统、脱硫系统等部分。下载后可任意编辑 湿 H2S 的腐蚀形态主要有：电化学腐蚀引起的表面腐蚀；H2S 腐蚀过程中，产生氢原子引起的氢脆、氢裂；硫化氢引起的应力腐蚀破裂。 该种腐蚀的防止方法为：H2S 浓度不高时，使用普通碳素钢，适当加大腐蚀裕度，在设备制造及施工中进行消除应力处理；当 H2S 浓度较高时，选用抗 H2S腐蚀材料，或对设备内壁进行内喷涂处理。
