定向仪器MWD原理VIP免费

定向仪器MWD原理_第1页
1/49
定向仪器MWD原理_第2页
2/49
定向仪器MWD原理_第3页
3/49

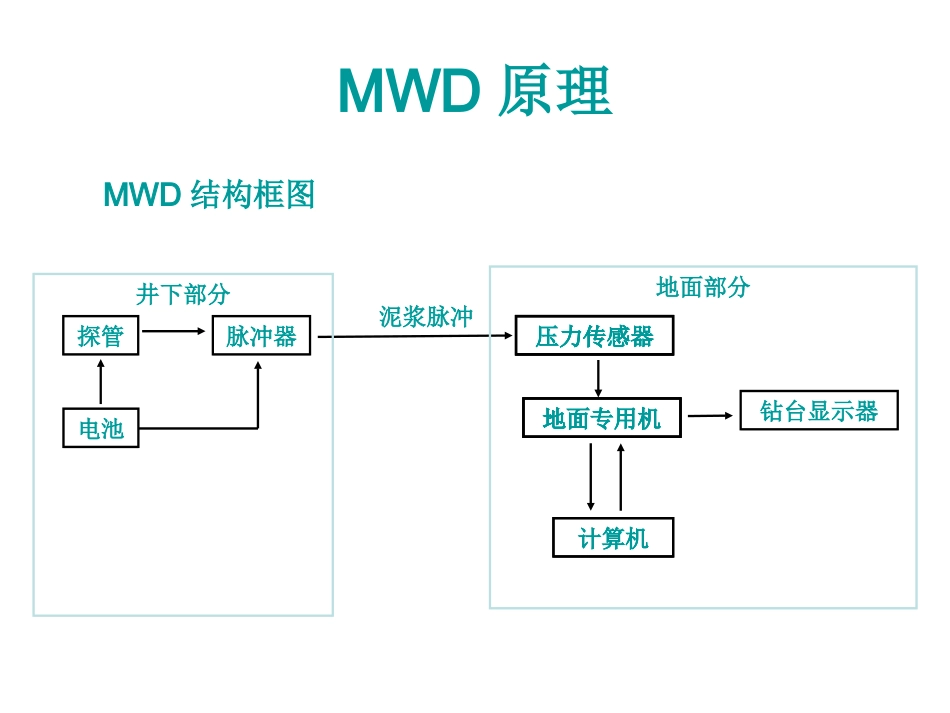

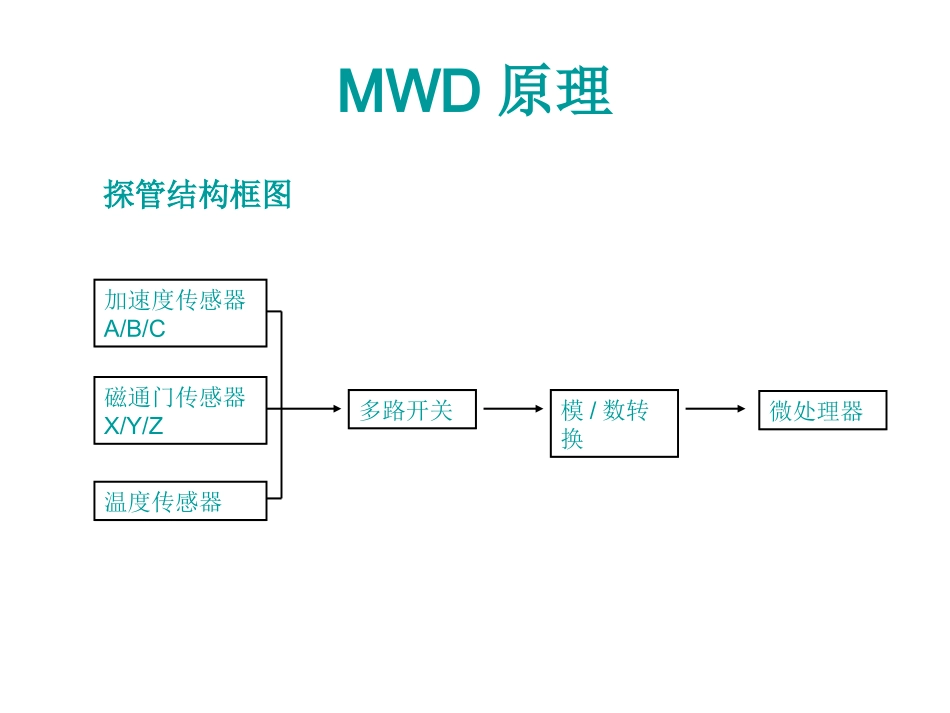

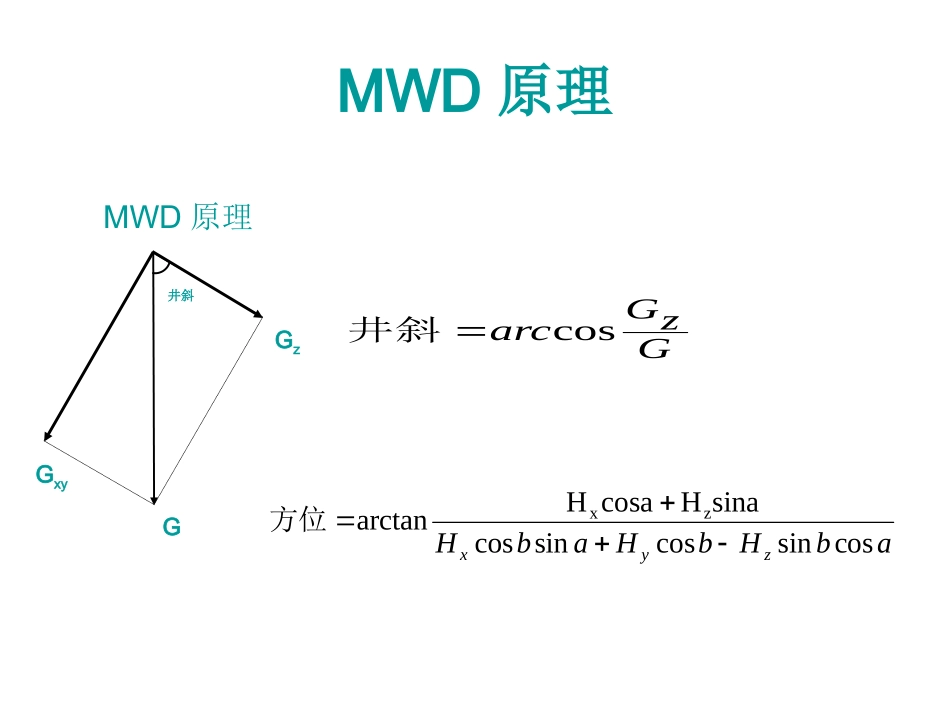

MWD原理GzGGxy井斜GzGarccos井斜abHbHabHzyxcossincossincossinaHcosaHarctanzx方位MWD原理模/数转换微处理器多路开关加速度传感器A/B/C磁通门传感器X/Y/Z温度传感器探管结构框图MWD原理探管电池脉冲器压力传感器地面专用机计算机钻台显示器地面部分井下部分压力传感器地面专用机计算机压力传感器地面专用机泥浆脉冲MWD结构框图MWD原理MWD脉冲原理在泥浆泵排量恒定情况下,改变泥浆的流通面积会造成泥浆液柱压力变化。通过有规律的控制泥浆流通面积,就会产生规律的泥浆压力变化,从而传输数据。泥浆脉冲信号分为正脉冲、负脉冲。MWD脉冲原理开泵状态循环套限流环主阀头泥浆推力主弹簧泥浆伺服阀电磁机构MWD脉冲器原理开泵,发送信号状态循环套限流环主阀头泥浆推力主弹簧泥浆伺服阀电磁机构MWD脉冲器原理地面部分地面主机提供司钻显示器、立管压力、悬重、井深传感器的供电、压力信号处理、通讯。使用80-260伏宽电压范围交流供电。MWD组成地面部分分线盒是地面主机至各传感器的各电缆的中间部件,从MWD电缆分离压力传感器、司钻显示器、深度传感器、悬重传感器。MWD组成地面部分司钻显示器(RFD)从电缆接收地面主机端发送来的电源与信号,实时显示地面解码数据、时间、简短文字消息等。司钻显示器使用36V安全电压供电,485通讯协议。MWD组成地面部分立管压力传感器感知立管泥浆压力变化并传输给专用机、计算机,用于泥浆脉冲解码。使用24伏直流安全电压供电,输出4-20毫安。MWD组成地面部分滚筒传感器安装在钻机滚筒上,测量滚筒正反转并由电缆传输回专用机计算井深。使用24伏直流安全电压供电悬重传感器安装在钻机大绳死绳端,测量大绳张力并传输给地面主机。用于确定大勾悬重、钻压、大沟坐卡判断。使用24伏直流安全电压供电,输出4-20毫安信号。MWD组成地面部分电池、扶正器测试盒,提供电池组电压、电流、扶正器导通绝缘测试探管测试盒,提供定向探管、伽码探管通讯MWD组成地面部分各种连接电缆MWD电缆,连接地面主机至分线盒,提供立管压力传感器、司钻显示器的电源、信号、通讯DTU电缆,连接地面主机至分线盒,提供悬重传感器、滚筒传感器的电源、信号、通讯MWD组成地面部分各种连接电缆立管压力传感器-分线盒电缆悬重传感器-分线盒电缆滚筒传感器-分线盒电缆司钻显示器-分线盒电缆MWD组成地面部分连接图MWD组成地面连接地面部分连接图井下部分定向接头,内安装有循环套,将仪器定位在是井底钻具串固定位置,是钻具串的一部分。MWD组成MWD组成井下部分循环套,仪器坐在循环套内,由循环套支撑整串仪器,定位仪器限流环,安装在循环套内,泥浆流通中间水眼信号蘑菇头,安装在脉冲器的最底部,通过在限流环内的提升/下放改变限流环的流通面积,产生泥浆脉冲信号井下部分MWD组成MWD组成井下部分信号强度:MWD的泥浆脉冲信号强度随井深增加而衰减,大约每3000米衰减一半,如仪器产生强度为100PSI,仪器在3000米井底,地面信号强度为50PSI;仪器在6000米井底,地面信号强度为25PSI。仪器产生的脉冲信号强度由泥浆的排量、密度、粘度、限流环内径、蘑菇头外径决定。在使用清水作为泥浆情况下,如图,给出了不同蘑菇头/限流环配置下的信号强度。井下部分MWD组成MWD组成井下部分井下部分MWD组成井下部分脉冲器,仪器串下部用于定位,控制信号蘑菇头运动的组建。信号流程:定向探管控制信号->脉冲器电路->电磁阀(步进电机)->伺服蘑菇头->信号蘑菇头MWD组成井下部分定向探管,内含3个加速度计,3个磁通门,温度传感器及计算机等电路,是测量、计算、编码、产生控制信号的部分。由定向探管、抗压筒、扶正器组成。MWD组成井下部分伽码探管,内含伽码闪烁计数器,温度传感器及计算机等电路,是测量伽码、计算、修正的部分。由伽码探管、抗压筒、扶正器组成。地层中个各种岩性含有泥质成分的数量不同,而泥质成分含有的钾元素会释放伽码射线,伽码射线的强度对应钾元素的含量,通过钾元素的含量可以区分不同的岩性,如:泥岩,砂岩,页岩等。MWD组成井下部分电池组,为井下仪器串提供电力的部件,使用不可充电的锂离子电池,容量280万焦耳,输出28伏。温度规格有100,125,150,17...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

定向仪器MWD原理
