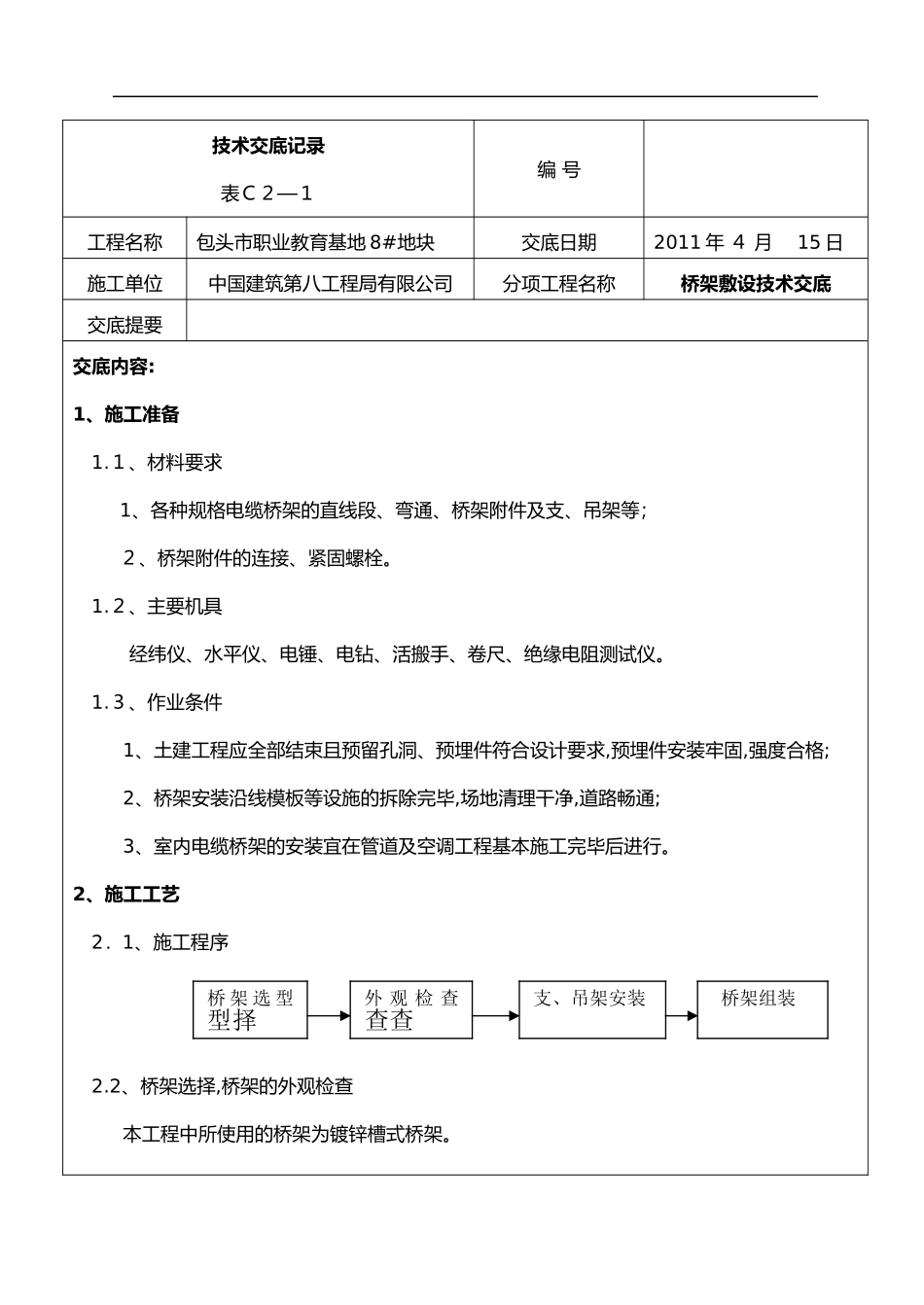

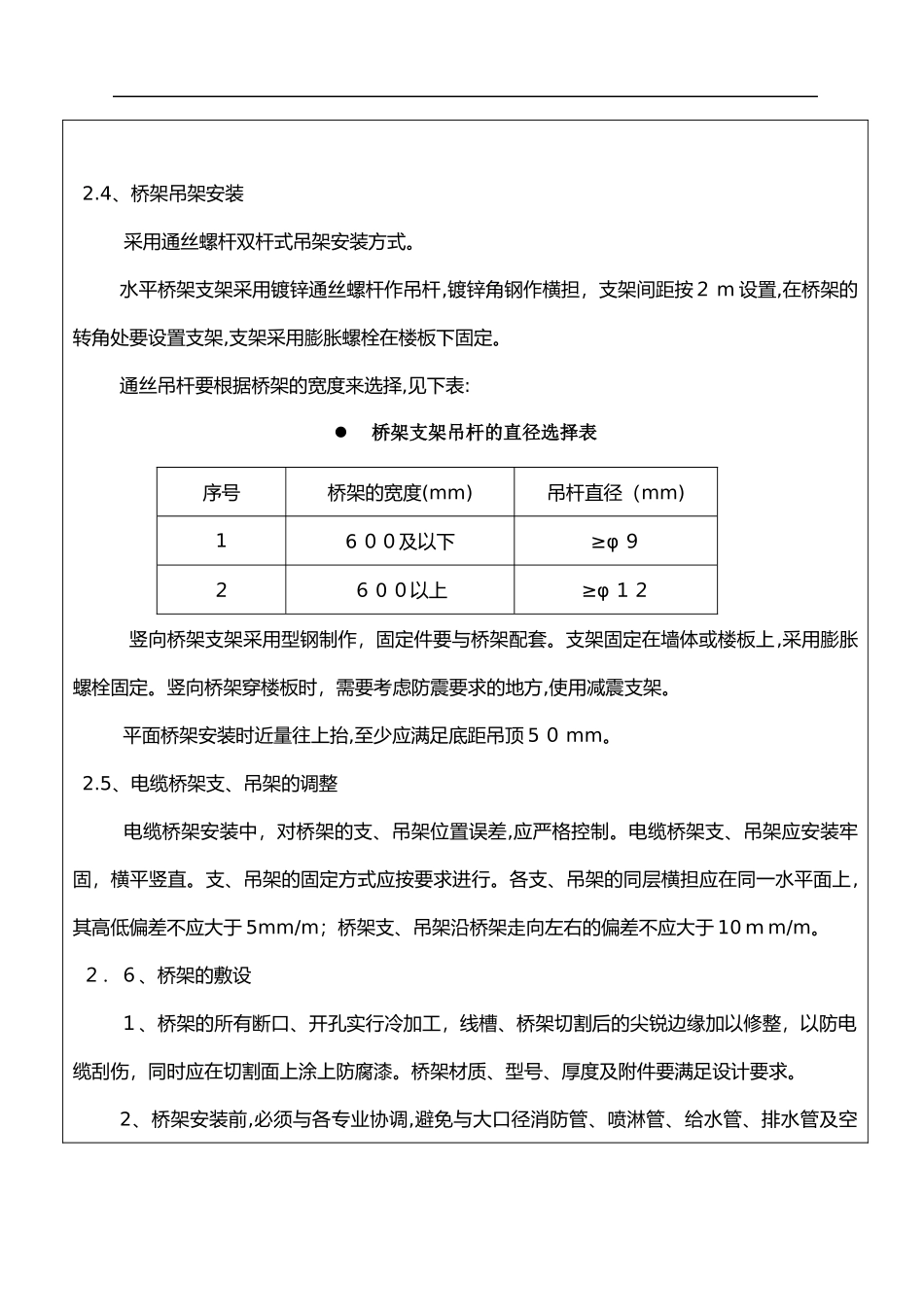

技术交底记录表Ｃ２—１编号工程名称包头市职业教育基地8#地块交底日期2011年４月15日施工单位中国建筑第八工程局有限公司分项工程名称桥架敷设技术交底交底提要交底内容:1、施工准备1.１、材料要求1、各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架等；２、桥架附件的连接、紧固螺栓。1.２、主要机具经纬仪、水平仪、电锤、电钻、活搬手、卷尺、绝缘电阻测试仪。1.３、作业条件1、土建工程应全部结束且预留孔洞、预埋件符合设计要求,预埋件安装牢固,强度合格;2、桥架安装沿线模板等设施的拆除完毕,场地清理干净,道路畅通;3、室内电缆桥架的安装宜在管道及空调工程基本施工完毕后进行。2、施工工艺2．1、施工程序2.2、桥架选择,桥架的外观检查本工程中所使用的桥架为镀锌槽式桥架。桥架选型型择外观检查查查支、吊架安装桥架组装桥架产品包装箱内应有装箱清单、产品合格证及出厂检验报告。桥架板材厚度应满足下表。桥架允许最小板材厚度梯架宽度B(mｍ）允许最小厚度（mm)B<1001．0１0０≤B<15０１.２150≤Ｂ<4００1.5400≤B<8００２.0B８002.5桥架焊缝表面均匀、平整、光滑,不得有漏焊、裂纹、夹渣、烧穿、弧坑等缺陷。电缆桥架加工成形后，断面形状应端正，无弯曲、扭曲、裂纹、边沿毛刺等缺陷。桥架螺栓孔径，在螺杆直径不大于Ｍ1６时，可比螺杆直径大2ｍm。螺栓连接孔的孔距允许偏差:同一组内相邻两孔间距0.7mm;同一组内任意两孔间距1mm。２．3、桥架的保管电缆桥架暂时不能安装时,其贮存场所宜干燥、有遮盖、有良好的通风环境,应避免酸、碱、盐等腐蚀性物质的侵蚀。在保存场所一定要分类码放,不得摔打,层间应用适当软垫物隔开,避免高压，以防变形和防腐层损坏，影响施工和桥架质量。在有腐蚀的环境,还应有防腐蚀的措施，一经发现有变形和防腐层损坏，应及时处理后再存放。2.4、桥架吊架安装采用通丝螺杆双杆式吊架安装方式。水平桥架支架采用镀锌通丝螺杆作吊杆,镀锌角钢作横担，支架间距按２m设置,在桥架的转角处要设置支架,支架采用膨胀螺栓在楼板下固定。通丝吊杆要根据桥架的宽度来选择,见下表:桥架支架吊杆的直径选择表序号桥架的宽度(mm)吊杆直径（mm)16００及以下≥φ９２６0０以上≥φ１２竖向桥架支架采用型钢制作，固定件要与桥架配套。支架固定在墙体或楼板上,采用膨胀螺栓固定。竖向桥架穿楼板时，需要考虑防震要求的地方,使用减震支架。平面桥架安装时近量往上抬,至少应满足底距吊顶5０mm。2.5、电缆桥架支、吊架的调整电缆桥架安装中，对桥架的支、吊架位置误差,应严格控制。电缆桥架支、吊架应安装牢固，横平竖直。支、吊架的固定方式应按要求进行。各支、吊架的同层横担应在同一水平面上,其高低偏差不应大于5mm/m；桥架支、吊架沿桥架走向左右的偏差不应大于10ｍm/m。２．６、桥架的敷设１、桥架的所有断口、开孔实行冷加工，线槽、桥架切割后的尖锐边缘加以修整，以防电缆刮伤，同时应在切割面上涂上防腐漆。桥架材质、型号、厚度及附件要满足设计要求。2、桥架安装前,必须与各专业协调,避免与大口径消防管、喷淋管、给水管、排水管及空调、通风设备发生矛盾。３、桥架与支架间采用螺栓固定，在转弯处需仔细校核尺寸。桥架与桥架之间用连接板连接，连接螺栓采用半圆头螺栓,半圆头在桥架内侧。桥架之间缝隙须达到设计要求，确保一个系统的桥架连成一体。４、桥架安装要横平竖直、整齐美观、距离一致、连接牢固，同一水平面内水平度偏差不超过5mm／ｍ，直线度偏差不超过10mm/m。5、电缆桥架的总平面布置应作到距离最短,经济合理，安全运行，并应满足施工安装、维修和敷设的要求。6、桥架上部距离棚或其它障碍不应小于0.3m；7、垂直敷设的电缆桥架，在土建已预留的加固混凝土带上固定。8、电缆桥架水平敷设时，支撑跨距为2m，在伸缩节两侧应安装吊架。垂直安装的支架间距为2m。9、当桥架宽度＜300mm时，应在距非直线段与直线结合处300－600ｍm的直线段侧设置一个支、吊架。当桥架宽度>300mm时，除符合下述条件外，在非直线段中部还应增设一个支、吊架。10、桥架直线段每隔30ｍ应予留伸缩缝20－3０mｍ，在伸缩节两侧应安装吊架。11、电缆桥架与各种...
