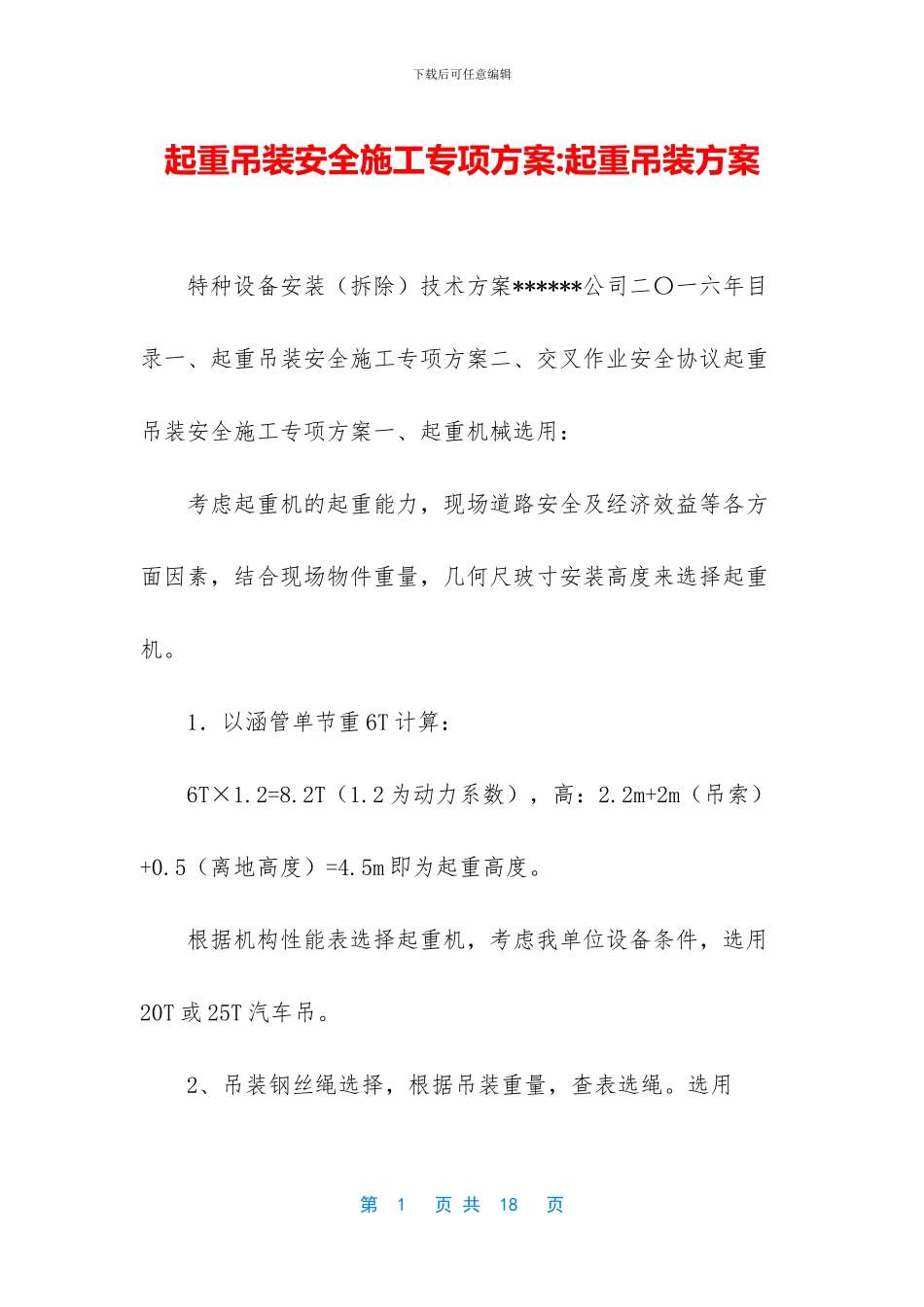

下载后可任意编辑起重吊装安全施工专项方案:起重吊装方案 特种设备安装（拆除）技术方案******公司二〇一六年目录一、起重吊装安全施工专项方案二、交叉作业安全协议起重吊装安全施工专项方案一、起重机械选用： 考虑起重机的起重能力，现场道路安全及经济效益等各方面因素，结合现场物件重量，几何尺玻寸安装高度来选择起重机。 1．以涵管单节重 6T 计算： 6T×1.2=8.2T（1.2 为动力系数），高：2.2m+2m（吊索）+0.5（离地高度）=4.5m 即为起重高度。 根据机构性能表选择起重机，考虑我单位设备条件，选用20T 或 25T 汽车吊。 2、吊装钢丝绳选择，根据吊装重量，查表选绳。选用第 1 页 共 18 页下载后可任意编辑6×19+1，d=18.5mm 钢丝绳，其破断拉力总和为 k=19.9T 因19.9／6=3.3T>9.3／(2+2×sin55°)=2.55T（其中 6 为安全系数）故选用此绳安全。 根据机械性能表，满足吊装要求。 二、吊装程序、方法和要求： 1．施工准备。 1）认真学习施工图纸，并组织班组了解安装的技术要求进行技术及安全交底。 2）认真核对的数量、重量、规格及连接件的规格、数量。 3）核对结构件的就位尺寸和相互关系。 4）检查构件是否有严重裂纹、扭曲、破损及缺陷，其质量是否达到标准要求，如未达到应实行妥善措施。 5）查看构件、予埋件及吊环是否齐全可靠。 第 2 页 共 18 页下载后可任意编辑 2．吊装程序： 涵管移位→穿钢丝绳→起吊→就位 3．施工方法和要求： 1、涵管移位： （1）作业前：必须核实涵管的强度是否达到 100％设计要求，以及型号是否正确，有无损伤。 （2）钢筋砼涵管用钢丝绳穿好后，挂在起吊钩上，用吊车吊起离地 20cm，移至坑边位置，并及时移位吊装； 2、涵管吊装： （1）绑孔：起吊涵管用吊索直接穿过涵管，吊索两头为千斤头，直接挂在吊车吊钩上，在涵管与绳索接触的棱角处垫胶皮，以防损坏涵管。 （2）先进行试吊，当涵管稳定后吊离地面 20cm，检查各吊点及吊索具，以及构件受力，工切无问题后方可正式吊装。 （3）起吊后涵管中心线对准安装中心线，然后平稳起钩，第 3 页 共 18 页下载后可任意编辑当涵管吊到基坑距基础顶 30－50cm 时即停车起钩，用溜绳旋转涵管对准中线，然后慢慢落钩。 （4）用撬棍使涵管中心线对准定位线，刚接触基础顶时，好刹车。 （5）采纳目测尺量及吊线坠的方法，进行涵管的定位线度的校正工作，然后采纳垫块进行临时固定，调整好后，固定牢固。 ...
