06SG6141砌体填充墙结构构造

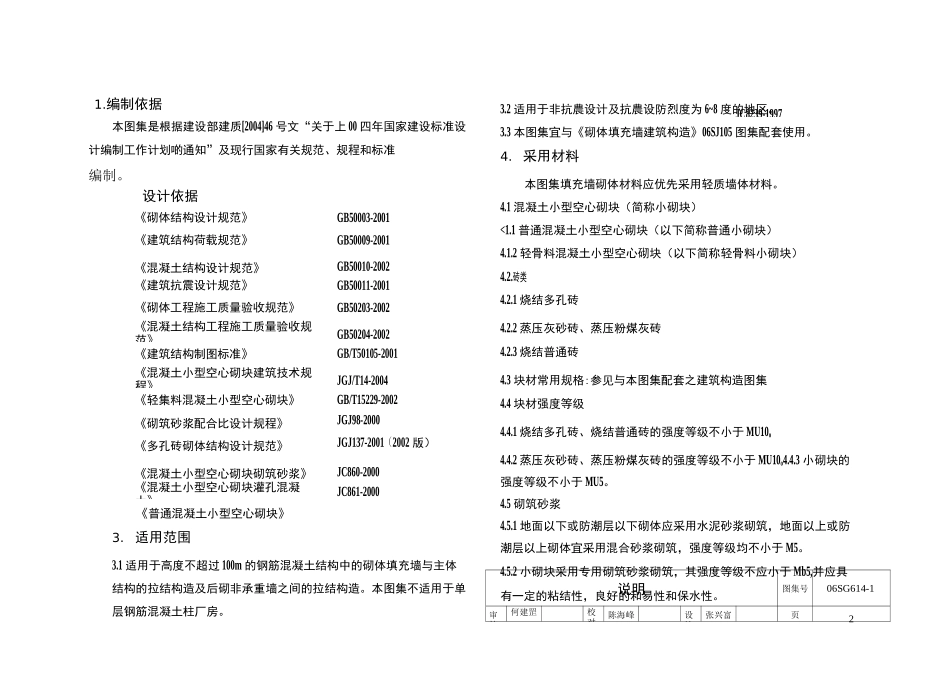

目•…1••-2■■-6…7…8•••9•••13…16…21…23...24...25...26•••27283031目录说明常用矩形截面墙允许计算高度［Hol(m)……填充墙拉结筋及水平系梁与框架柱拉结方式填充墙拉结筋及水平系梁与剪力墙拉结方式填充墙与框架柱拉结详图填充墙与剪力墙拉结详图钢筋混凝土水平系梁详图填充墙顶部拉结非承重砖墙交接处的拉结(无构造柱)……构造柱截面及配筋构造柱、芯柱纵筋的锚固和搭接非承重小砌块墙体交接处的钢筋网片拉结•…芯柱截面及配筋录丿扌勾小砌块类及多孔砖填充墙门洞口的抱框做法地面处小砌块墙体做法目录图集号06SG614-1审核何建罡校对陈海峰«峪 1 设计张兴富页1砌体填充墙结构构造批准部门中华人民共和国建设部批准文号建质［2006128 号主编单位广州市民用建筑科研设计院统一编号实行日期二 00 六年三月一日图集号GJBT-92006SG614-1主编单位负责人主编单位技术负责人技术审定人帘如坏设计负责人JC8239-1997说明图集号06SG614-1审核何建罡校对陈海峰设计张兴富页21.编制依据本图集是根据建设部建质[2004]46 号文“关于上 00 四年国家建设标准设计编制工作计划啲通知”及现行国家有关规范、规程和标准编制。设计依据《砌体结构设计规范》GB50003-2001《建筑结构荷载规范》GB50009-2001《混凝土结构设计规范》GB50010-2002《建筑抗震设计规范》GB50011-2001《砌体工程施工质量验收规范》GB50203-2002《混凝土结构工程施工质量验收规范》GB50204-2002《建筑结构制图标准》GB/T50105-2001《混凝土小型空心砌块建筑技术规程》JGJ/T14-2004《轻集料混凝土小型空心砌块》GB/T15229-2002《砌筑砂浆配合比设计规程》JGJ98-2000《多孔砖砌体结构设计规范》JGJ137-2001（2002 版）《混凝土小型空心砌块砌筑砂浆》JC860-2000《混凝土小型空心砌块灌孔混凝土》JC861-2000《普通混凝土小型空心砌块》3. 适用范围3.1 适用于高度不超过 100m 的钢筋混凝土结构中的砌体填充墙与主体结构的拉结构造及后砌非承重墙之间的拉结构造。本图集不适用于单层钢筋混凝土柱厂房。3.2 适用于非抗農设计及抗農设防烈度为 6~8 度的地区。3.3 本图集宜与《砌体填充墙建筑构造》06SJ105 图集配套使用。4. 采用材料本图集填充墙砌体材料应优先采用轻质墙体材料。4.1 混凝土小型空心砌块（简称小砌块）<1.1 普通混凝土小型空心砌块（以下简称普通小砌块）4.1.2 轻骨料混凝土小型空心砌块（以下简称轻骨料小砌块）4.2.砖类4.2.1 烧结多孔砖4...
