钢护筒施工方案

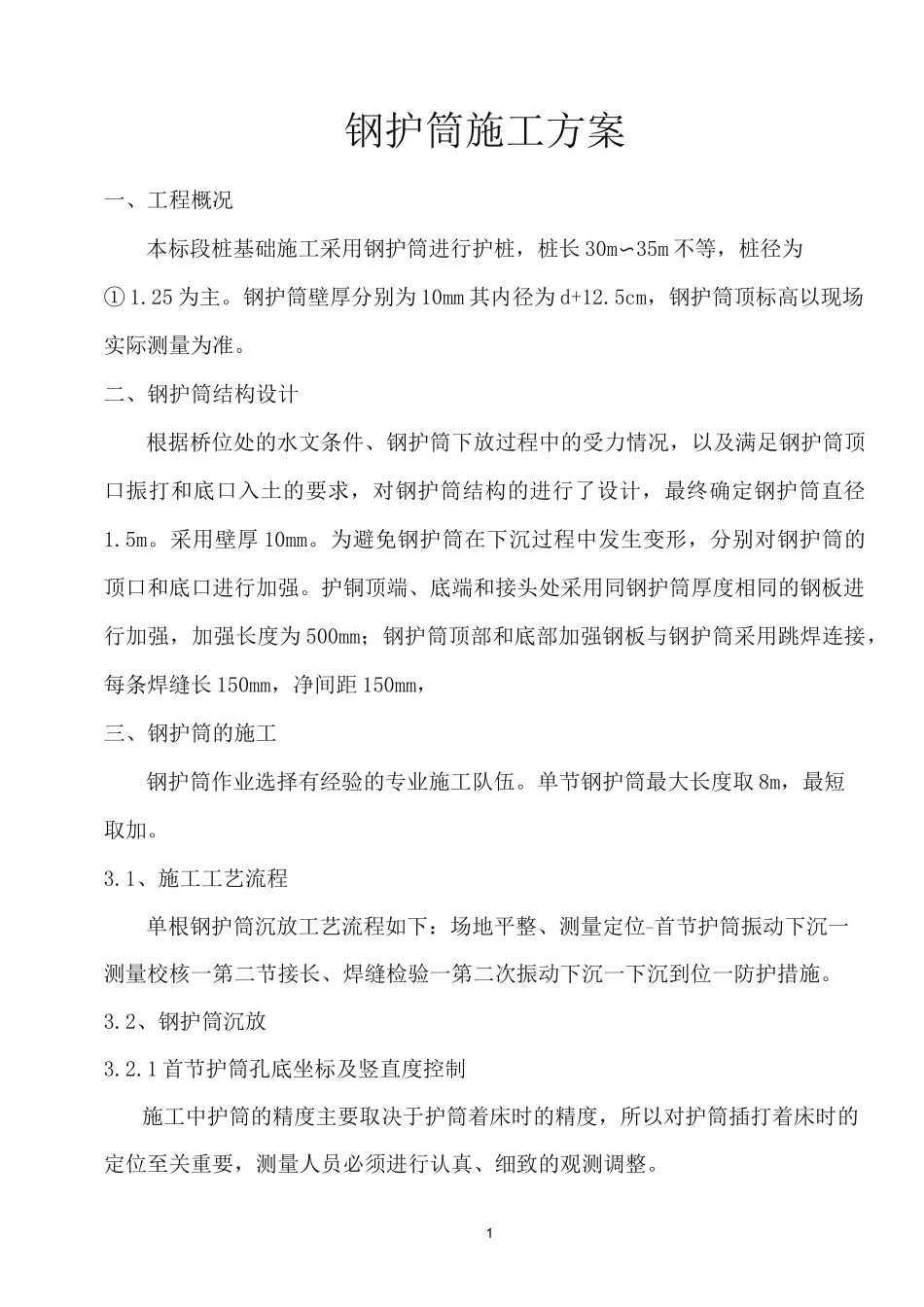

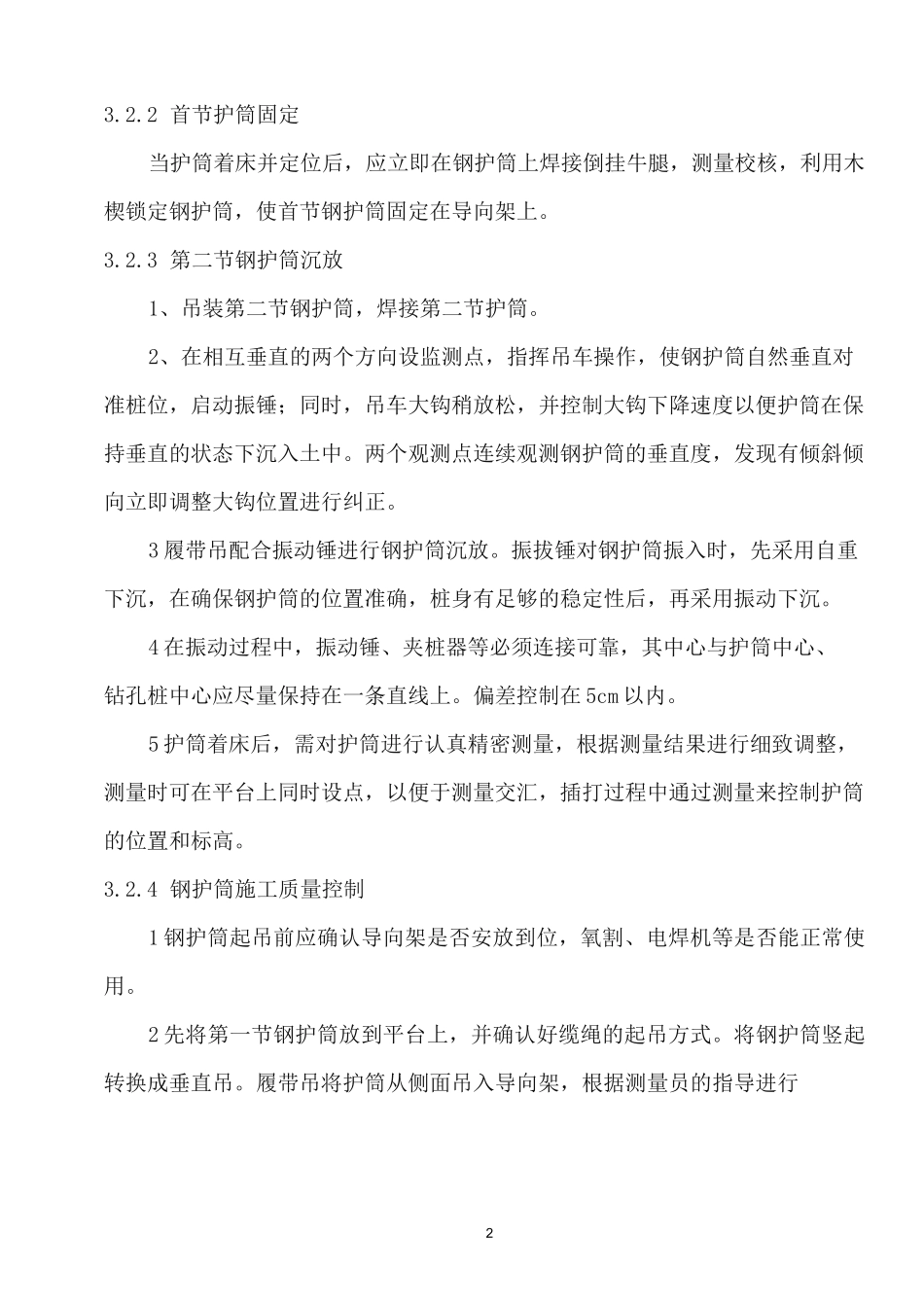

1钢护筒施工方案一、工程概况本标段桩基础施工采用钢护筒进行护桩，桩长 30m〜35m 不等，桩径为① 1.25 为主。钢护筒壁厚分别为 10mm 其内径为 d+12.5cm，钢护筒顶标高以现场实际测量为准。二、钢护筒结构设计根据桥位处的水文条件、钢护筒下放过程中的受力情况，以及满足钢护筒顶口振打和底口入土的要求，对钢护筒结构的进行了设计，最终确定钢护筒直径1.5m。采用壁厚 10mm。为避免钢护筒在下沉过程中发生变形，分别对钢护筒的顶口和底口进行加强。护铜顶端、底端和接头处采用同钢护筒厚度相同的钢板进行加强，加强长度为 500mm；钢护筒顶部和底部加强钢板与钢护筒采用跳焊连接，每条焊缝长 150mm，净间距 150mm，三、钢护筒的施工钢护筒作业选择有经验的专业施工队伍。单节钢护筒最大长度取 8m，最短取加。3.1、施工工艺流程单根钢护筒沉放工艺流程如下：场地平整、测量定位-首节护筒振动下沉一测量校核一第二节接长、焊缝检验一第二次振动下沉一下沉到位一防护措施。3.2、钢护筒沉放3.2.1 首节护筒孔底坐标及竖直度控制施工中护筒的精度主要取决于护筒着床时的精度，所以对护筒插打着床时的定位至关重要，测量人员必须进行认真、细致的观测调整。23.2.2 首节护筒固定当护筒着床并定位后，应立即在钢护筒上焊接倒挂牛腿，测量校核，利用木楔锁定钢护筒，使首节钢护筒固定在导向架上。3.2.3 第二节钢护筒沉放1、吊装第二节钢护筒，焊接第二节护筒。2、在相互垂直的两个方向设监测点，指挥吊车操作，使钢护筒自然垂直对准桩位，启动振锤；同时，吊车大钩稍放松，并控制大钩下降速度以便护筒在保持垂直的状态下沉入土中。两个观测点连续观测钢护筒的垂直度，发现有倾斜倾向立即调整大钩位置进行纠正。3 履带吊配合振动锤进行钢护筒沉放。振拔锤对钢护筒振入时，先采用自重下沉，在确保钢护筒的位置准确，桩身有足够的稳定性后，再采用振动下沉。4 在振动过程中，振动锤、夹桩器等必须连接可靠，其中心与护筒中心、钻孔桩中心应尽量保持在一条直线上。偏差控制在 5cm 以内。5 护筒着床后，需对护筒进行认真精密测量，根据测量结果进行细致调整，测量时可在平台上同时设点，以便于测量交汇，插打过程中通过测量来控制护筒的位置和标高。3.2.4 钢护筒施工质量控制1 钢护筒起吊前应确认导向架是否安放到位，氧割、电焊机等是否能正常使用。2 先将第一节钢护筒放到平台上，并确认好缆绳的起吊方式。将钢护筒竖起转换成垂直吊。履...
