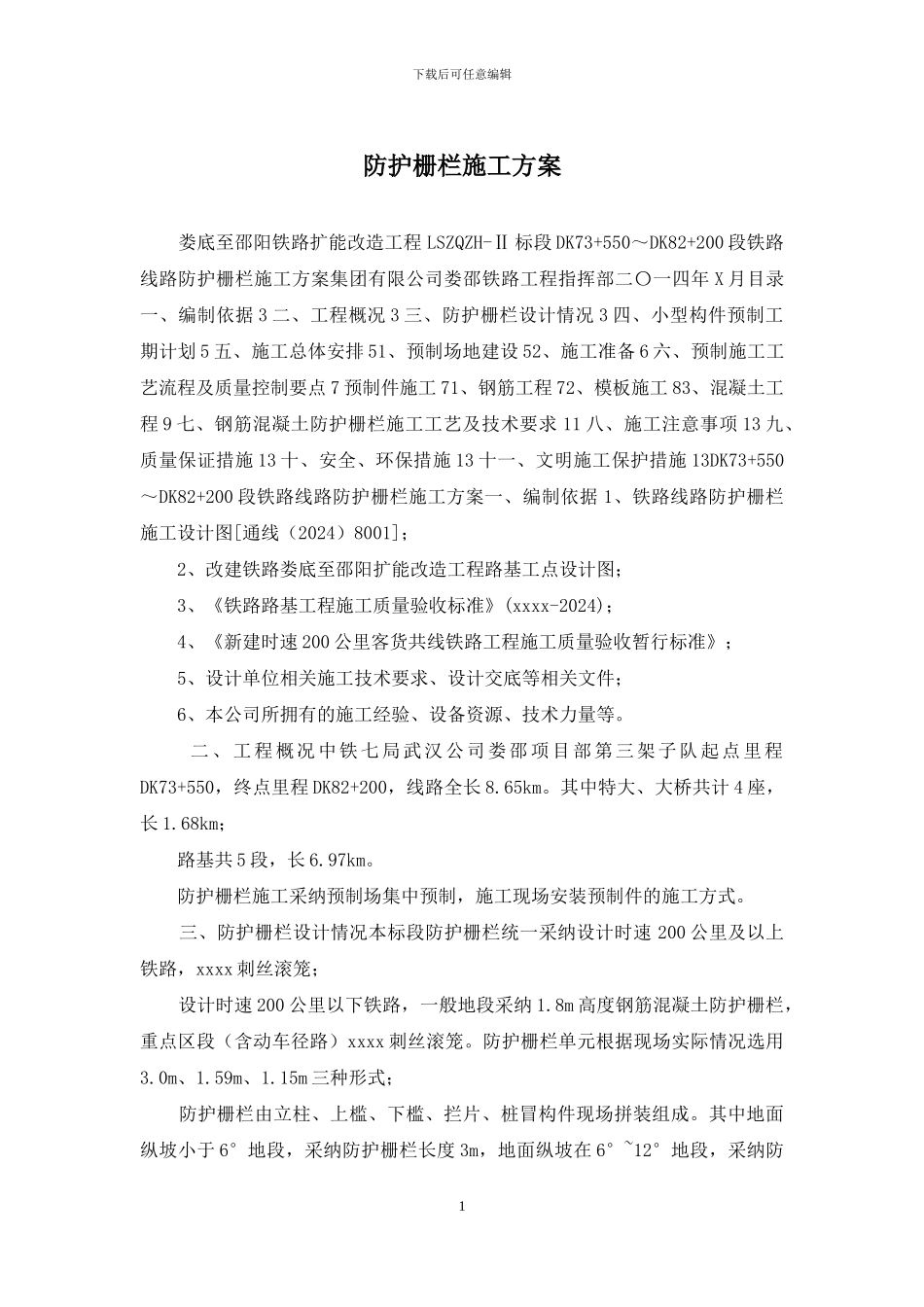

防护栅栏施工方案

下载后可任意编辑防护栅栏施工方案 娄底至邵阳铁路扩能改造工程 LSZQZH-Ⅱ 标段 DK73+550～DK82+200 段铁路线路防护栅栏施工方案集团有限公司娄邵铁路工程指挥部二〇一四年 X 月目录一、编制依据 3 二、工程概况 3 三、防护栅栏设计情况 3 四、小型构件预制工期计划 5 五、施工总体安排 51、预制场地建设 52、施工准备 6 六、预制施工工艺流程及质量控制要点 7 预制件施工 71、钢筋工程 72、模板施工 83、混凝土工程 9 七、钢筋混凝土防护栅栏施工工艺及技术要求 11 八、施工注意事项 13 九、质量保证措施 13 十、安全、环保措施 13 十一、文明施工保护措施 13DK73+550～DK82+200 段铁路线路防护栅栏施工方案一、编制依据 1、铁路线路防护栅栏施工设计图[通线（2024）8001]； 2、改建铁路娄底至邵阳扩能改造工程路基工点设计图； 3、《铁路路基工程施工质量验收标准》(xxxx-2024)； 4、《新建时速 200 公里客货共线铁路工程施工质量验收暂行标准》； 5、设计单位相关施工技术要求、设计交底等相关文件； 6、本公司所拥有的施工经验、设备资源、技术力量等。 二、工程概况中铁七局武汉公司娄邵项目部第三架子队起点里程DK73+550，终点里程 DK82+200，线路全长 8.65km。其中特大、大桥共计 4 座，长 1.68km； 路基共 5 段，长 6.97km。 防护栅栏施工采纳预制场集中预制，施工现场安装预制件的施工方式。 三、防护栅栏设计情况本标段防护栅栏统一采纳设计时速 200 公里及以上铁路，xxxx 刺丝滚笼； 设计时速 200 公里以下铁路，一般地段采纳 1.8m 高度钢筋混凝土防护栅栏，重点区段（含动车径路）xxxx 刺丝滚笼。防护栅栏单元根据现场实际情况选用3.0m、1.59m、1.15m 三种形式； 防护栅栏由立柱、上槛、下槛、拦片、桩冒构件现场拼装组成。其中地面纵坡小于 6°地段，采纳防护栅栏长度 3m，地面纵坡在 6°~12°地段，采纳防1下载后可任意编辑护栅栏长度 1.59m，地面纵坡在 12°~36°地段，采纳防护栅栏长度 1.15m，各构件采纳 C30 混凝土预制，主筋采纳 HRB335，箍筋及构造筋采纳 HPB300。 1.立柱：防护栅栏立柱截面尺寸为 18*18cm，立柱高 2.98m，两侧设置 10cm长牛角支撑。牛角支撑用以搭接下槛，在台阶过渡处两侧牛腿高差 27cm，在设置防护栅栏的起点、终点或其他建筑物连接时，单侧设牛角支撑。 2.上槛及下槛：上槛分端部用和中间用两种形式，分别使用于防护...
