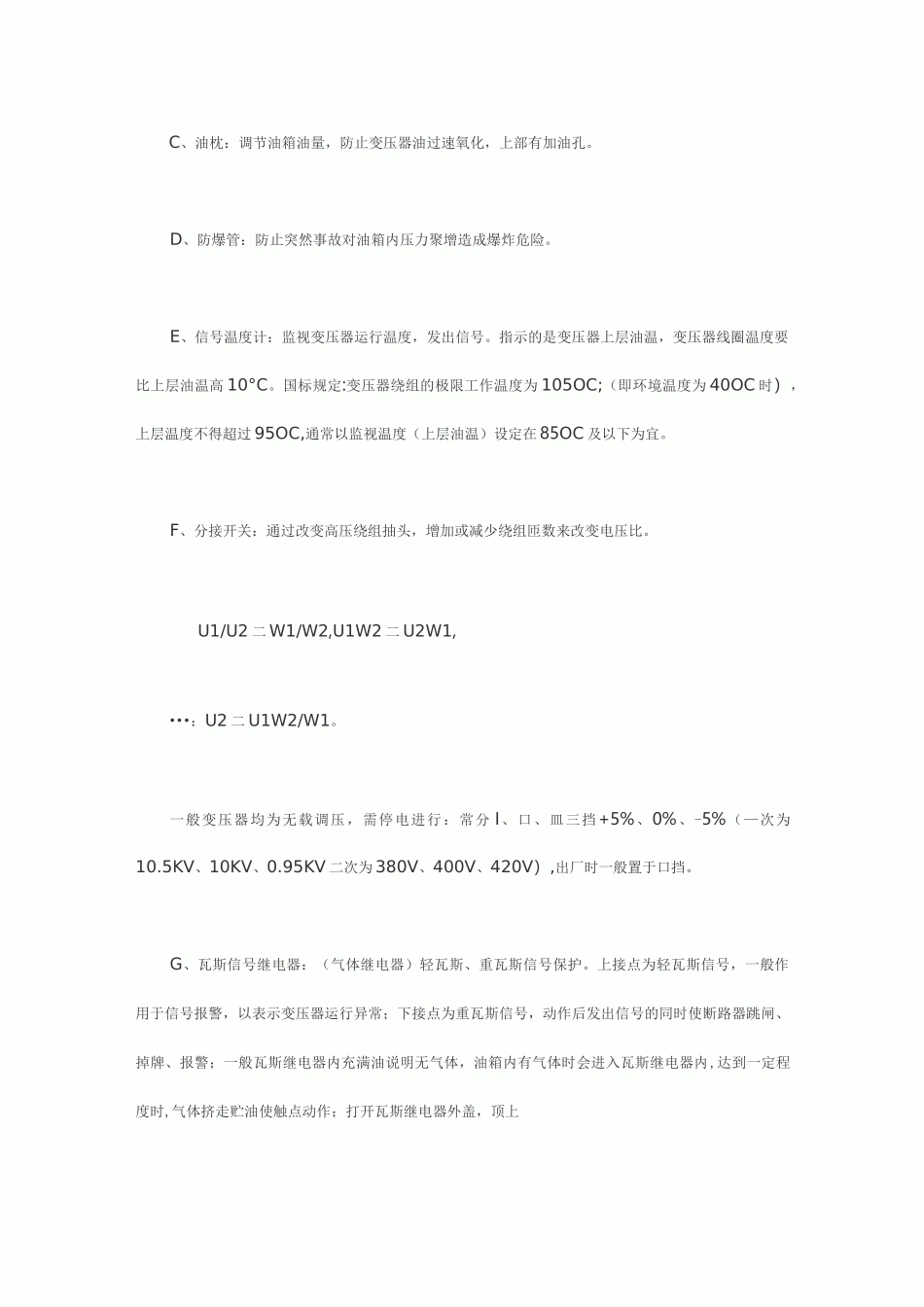

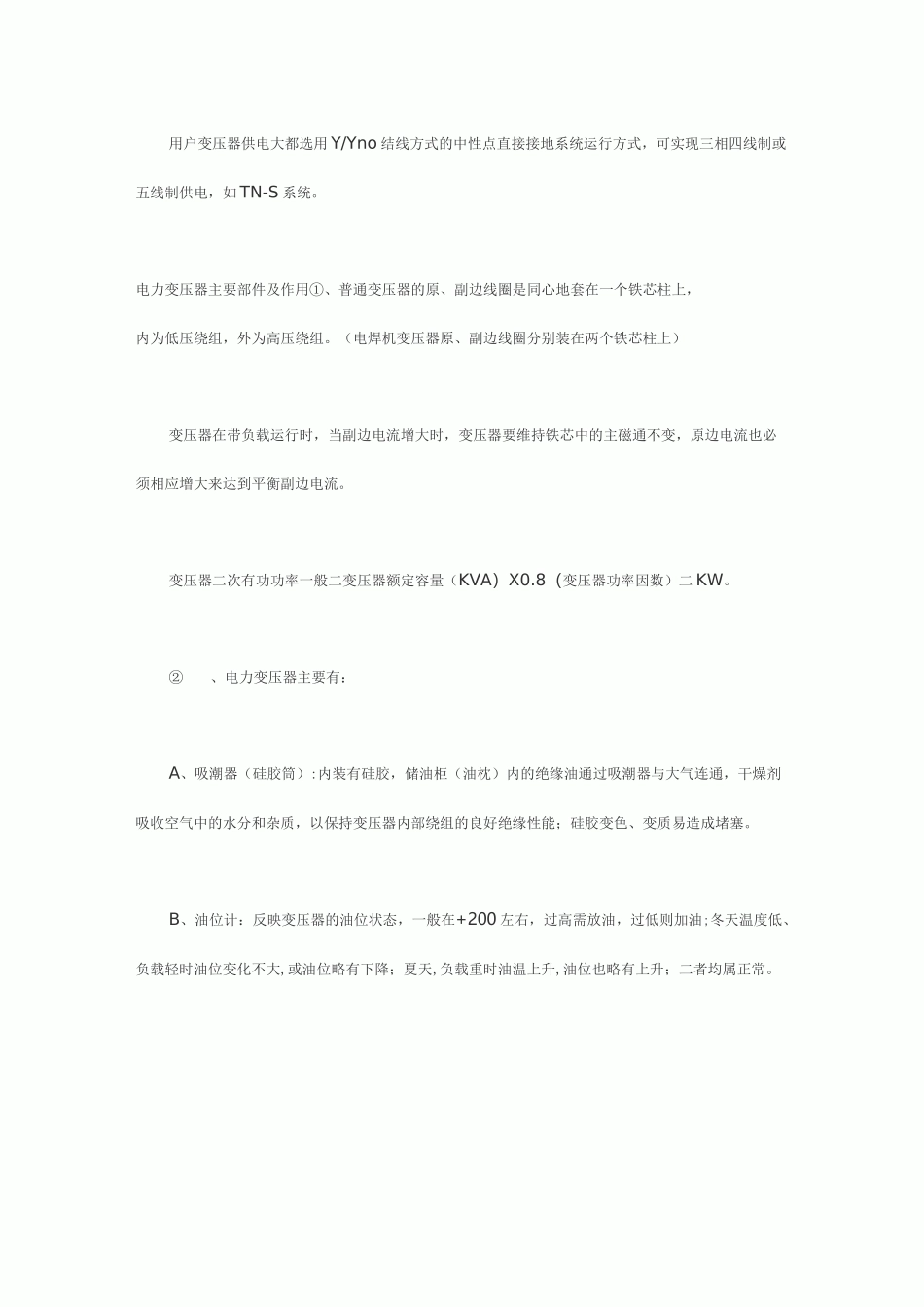

结构图解1-铭牌；2-信号式温度计；3-吸湿器；4-油标；5-储油柜；6-安全气道7-气体继电器；8-高压套管；9-低压套管；10-分接开关；11-油箱;12-放油阀门；13-器身；14-接地板；15-小车电力变压器概述电力变压器是一种静止的电气设备，是用来将某一数值的交流电压（电流）变成频率相同的另一种或几种数值不同的电压（电流）的设备。当一次绕组通以交流电时就产生交变的磁通交变的磁通通过铁芯导磁作用就在二次绕组中感应出交流电动势。二次感应电动势的高低与一二次绕组匝数的多少有关，即电压大小与匝数成正比。主要作用是传输电能因此，额定容量是它的主要参数。额定容量是一个表现功率的惯用值，它是表征传输电能的大小，以kVA 或 MVA 表示，当对变压器施加额定电压时，根据它来确定在规定条件下不超过温升限值的额定电流。现在较为节能的电力变压器是非晶合金铁心配电变压器，其最大优点是，空载损耗值特低。最终能否确保空载损耗值，是整个设计过程中所要考虑的核心问题。当在产品结构布置时，余要考虑非晶合金铁心本身不受外［3 功的作用外，同时在计算时还须精确合理选取非晶合金的特性参数。国内生产电力变压器较大的厂家有特变电工等。供配电方式:10KV 高压电网采用三相三线中性点不接地系统运行方式。用户变压器供电大都选用 Y/Yno 结线方式的中性点直接接地系统运行方式，可实现三相四线制或五线制供电，如 TN-S 系统。电力变压器主要部件及作用①、普通变压器的原、副边线圈是同心地套在一个铁芯柱上，内为低压绕组，外为高压绕组。（电焊机变压器原、副边线圈分别装在两个铁芯柱上）变压器在带负载运行时，当副边电流增大时，变压器要维持铁芯中的主磁通不变，原边电流也必须相应增大来达到平衡副边电流。变压器二次有功功率一般二变压器额定容量（KVA）X0.8（变压器功率因数）二 KW。②、电力变压器主要有：A、吸潮器（硅胶筒）:内装有硅胶，储油柜（油枕）内的绝缘油通过吸潮器与大气连通，干燥剂吸收空气中的水分和杂质，以保持变压器内部绕组的良好绝缘性能；硅胶变色、变质易造成堵塞。B、油位计：反映变压器的油位状态，一般在+200 左右，过高需放油，过低则加油;冬天温度低、负载轻时油位变化不大,或油位略有下降；夏天,负载重时油温上升,油位也略有上升；二者均属正常。C、油枕：调节油箱油量，防止变压器油过速氧化，上部有加油孔。D、防爆管：防止突然事故对油箱内压力聚增造成爆炸危险。E、信号温度计：监视变压器...
