制冷机组的安装及试运转

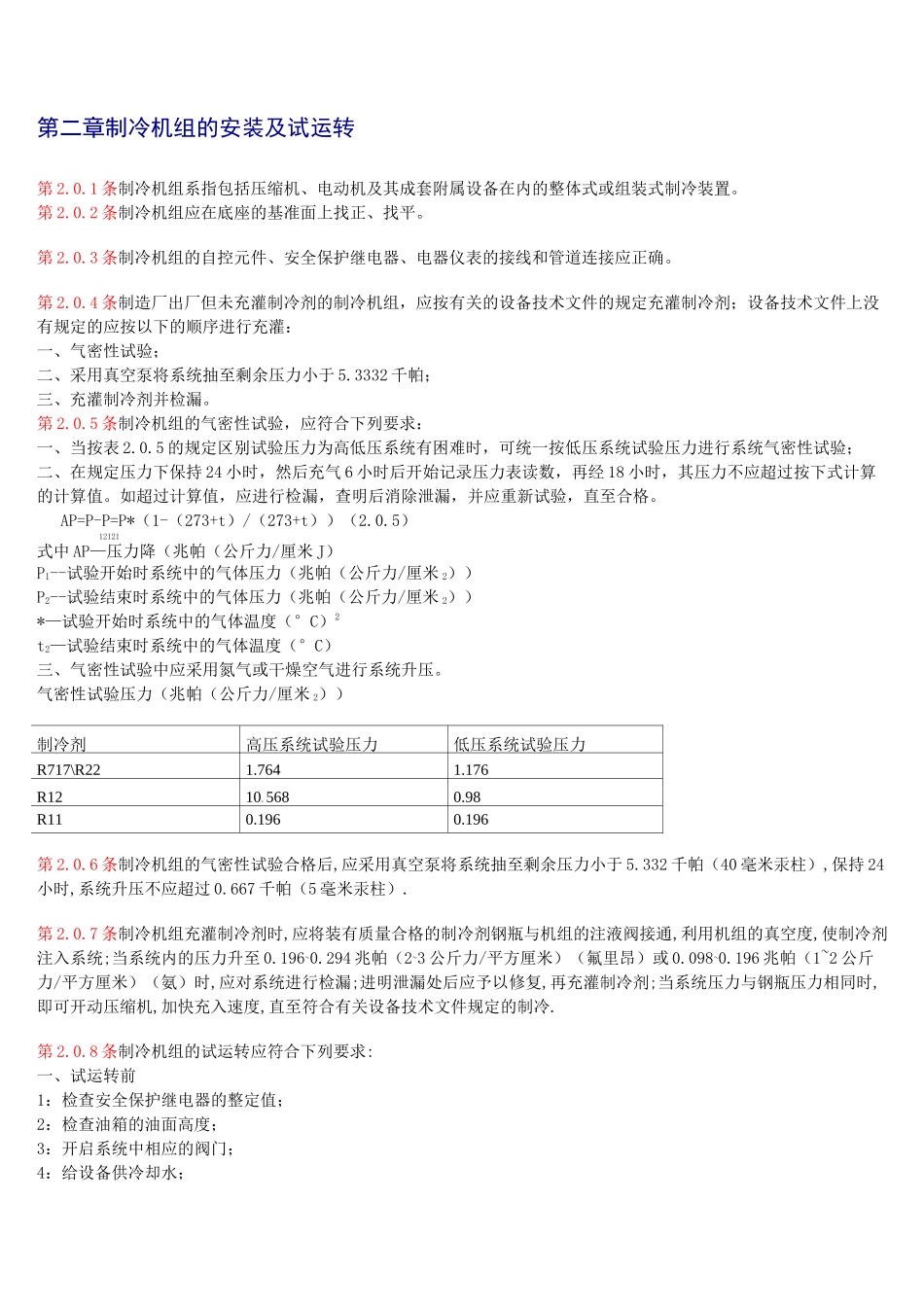

第二章制冷机组的安装及试运转第 2.0.1 条制冷机组系指包括压缩机、电动机及其成套附属设备在内的整体式或组装式制冷装置。第 2.0.2 条制冷机组应在底座的基准面上找正、找平。第 2.0.3 条制冷机组的自控元件、安全保护继电器、电器仪表的接线和管道连接应正确。第 2.0.4 条制造厂出厂但未充灌制冷剂的制冷机组，应按有关的设备技术文件的规定充灌制冷剂；设备技术文件上没有规定的应按以下的顺序进行充灌：一、气密性试验；二、采用真空泵将系统抽至剩余压力小于 5.3332 千帕；三、充灌制冷剂并检漏。第 2.0.5 条制冷机组的气密性试验，应符合下列要求：一、当按表 2.0.5 的规定区别试验压力为高低压系统有困难时，可统一按低压系统试验压力进行系统气密性试验；二、在规定压力下保持 24 小时，然后充气 6 小时后开始记录压力表读数，再经 18 小时，其压力不应超过按下式计算的计算值。如超过计算值，应进行检漏，查明后消除泄漏，并应重新试验，直至合格。AP=P-P=P*（1-（273+t）/（273+t））（2.0.5）12121式中 AP—压力降（兆帕（公斤力/厘米 J）P1--试验开始时系统中的气体压力（兆帕（公斤力/厘米 2））P2--试验结束时系统中的气体压力（兆帕（公斤力/厘米 2））*—试验开始时系统中的气体温度（°C）2t2—试验结束时系统中的气体温度（°C）三、气密性试验中应采用氮气或干燥空气进行系统升压。气密性试验压力（兆帕（公斤力/厘米 2））制冷剂高压系统试验压力低压系统试验压力R717\R221.7641.176R1210.5680.98R110.1960.196第 2.0.6 条制冷机组的气密性试验合格后,应采用真空泵将系统抽至剩余压力小于 5.332 千帕（40 毫米汞柱）,保持 24小时,系统升压不应超过 0.667 千帕（5 毫米汞柱）.第 2.0.7 条制冷机组充灌制冷剂时,应将装有质量合格的制冷剂钢瓶与机组的注液阀接通,利用机组的真空度,使制冷剂注入系统;当系统内的压力升至 0.196~0.294 兆帕（2~3 公斤力/平方厘米）（氟里昂）或 0.098~0.196 兆帕（1~2 公斤力/平方厘米）（氨）时,应对系统进行检漏;进明泄漏处后应予以修复,再充灌制冷剂;当系统压力与钢瓶压力相同时,即可开动压缩机,加快充入速度,直至符合有关设备技术文件规定的制冷.第 2.0.8 条制冷机组的试运转应符合下列要求:一、试运转前1：检查安全保护继电器的整定值；2：检查油箱的油面高度；3：开启系统中相应的阀门；4：给设备供冷却水；5：向蒸发器供载冷剂液体；6：将能量...
