桥墩脚手架专项施工方案

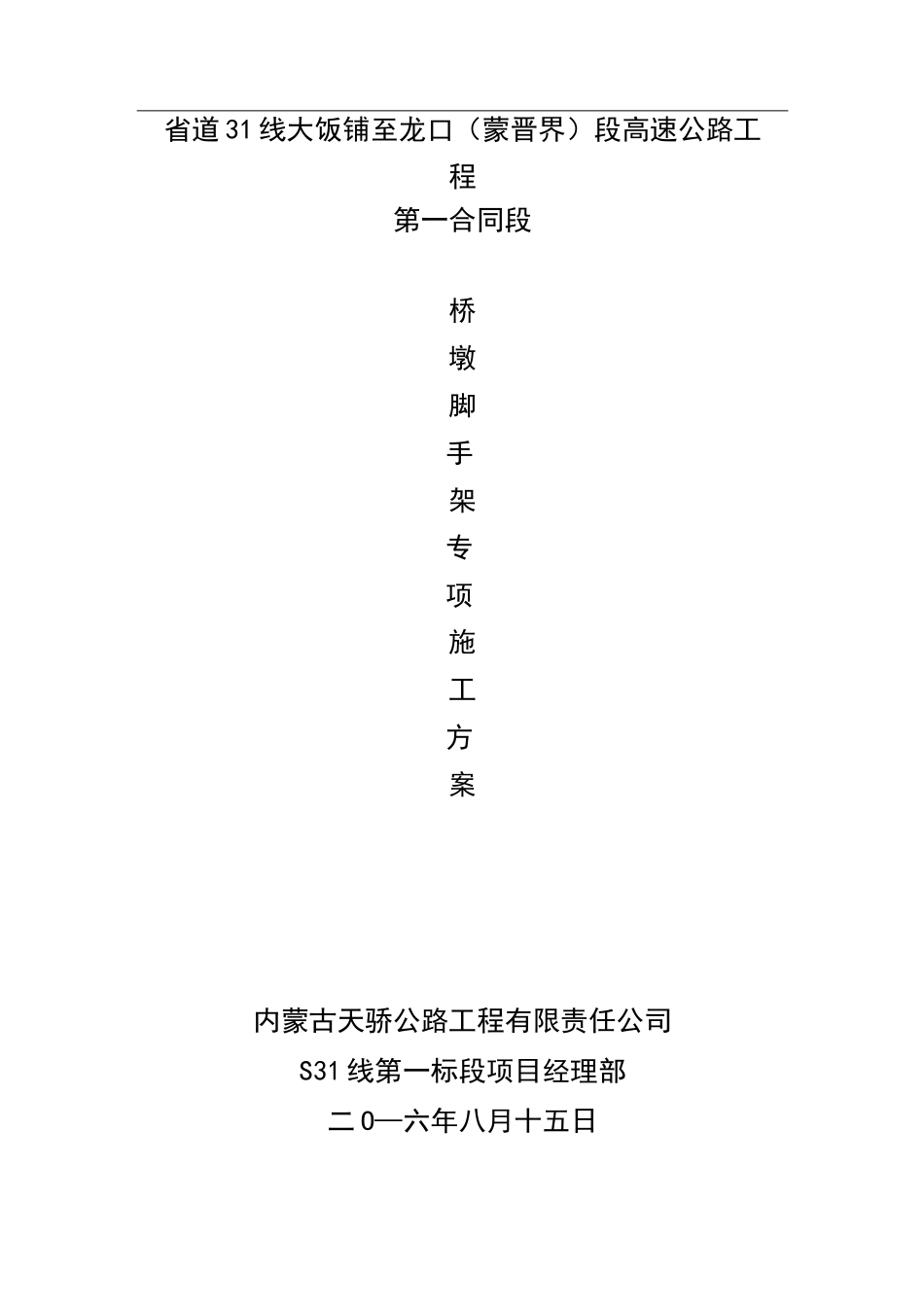

桥墩脚手架专项施工方案_第1页
1/11

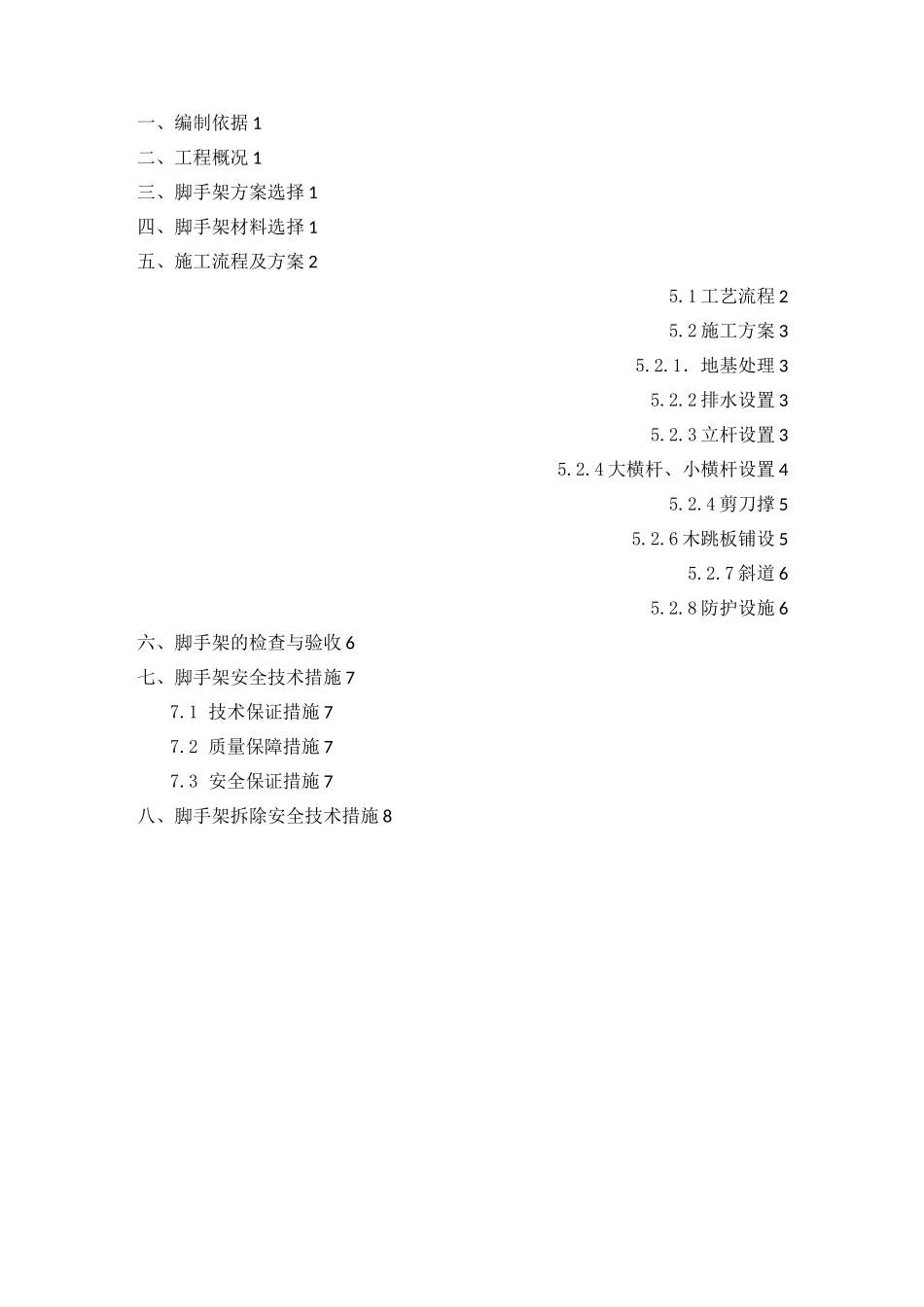

桥墩脚手架专项施工方案_第2页
2/11
桥墩脚手架专项施工方案_第3页
3/11
省道 31 线大饭铺至龙口(蒙晋界)段高速公路工程第一合同段桥墩脚手架专项施工方案内蒙古天骄公路工程有限责任公司S31 线第一标段项目经理部二 O—六年八月十五日一、编制依据 1二、工程概况 1三、脚手架方案选择 1四、脚手架材料选择 1五、施工流程及方案 25.1 工艺流程 25.2 施工方案 35.2.1.地基处理 35.2.2 排水设置 35.2.3 立杆设置 35.2.4 大横杆、小横杆设置 45.2.4 剪刀撑 55.2.6 木跳板铺设 55.2.7 斜道 65.2.8 防护设施 6六、脚手架的检查与验收 6七、脚手架安全技术措施 77.1 技术保证措施 77.2 质量保障措施 77.3 安全保证措施 7八、脚手架拆除安全技术措施 8桥墩脚手架专项施工方案一、编制依据省道 31 线大饭铺至龙口(蒙晋界)段高速公路施工图;《公路工程施工安全技术规范》JTGF90-2015;《公路桥涵施工技术规范》JTG/TF50—2011;《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011;《建筑结构荷载规范》(GB50009-2012);《钢结构设计规范》(GB50017-2003);《木结构设计规范》(GB50005-2003);二、工程概况本合同段设计桥梁 11 座(保老兔沟大桥、西梁大桥、饭铺沟大桥、K3+565 天桥、K5+740 天桥、K1+292.5 大饭铺枢纽主线桥、A 匝道桥、XB 匝道桥、XC 匝道桥、XD 匝道桥、荣乌拼宽桥),桥墩分为柱式墩和薄壁墩,最大墩高 46.5m。三、脚手架方案选择项目部考虑到施工工期、质量和安全等要素,在选择方案时,考虑以下几点:1.架体的结构设计,做到结构安全可靠,造价经济合理。2.在规定的条件下和使用期限内,能够充分满足预期的安全性和耐久性。3.选用材料时,做到常见通用、可周转利用,便于保养维修。4.结构选型时,做到受力明确,构造措施到位,升降搭拆方便,便于检查验收。5.结合本工程的实际情况,综合考虑以往的施工经验,确定脚手架方案为扣件式钢管落地式脚手架。四、脚手架材料选择1. 钢管落地脚手架选用外径 48mmX3.6mm 的钢管,壁厚不得小于3mm,表面要平直光滑,不应有裂纹、分层、压痕、划道和硬弯,钢管上严禁打孔。扣件应按现行国家标准《钢管支架扣件(GB15831)的规定选用,且与钢管管径相配套的可锻铸铁扣件,严禁使用不合格的扣件。新扣件应有出厂合格证、法定检测单位的测试报告和产品质量合格证,当对扣件质量有怀疑时,应按现行国家标准《钢管支架扣件》(GB15831)的规定抽样检测。旧扣件使用前应进行质量检查,有裂缝、变形、锈蚀的严禁...
