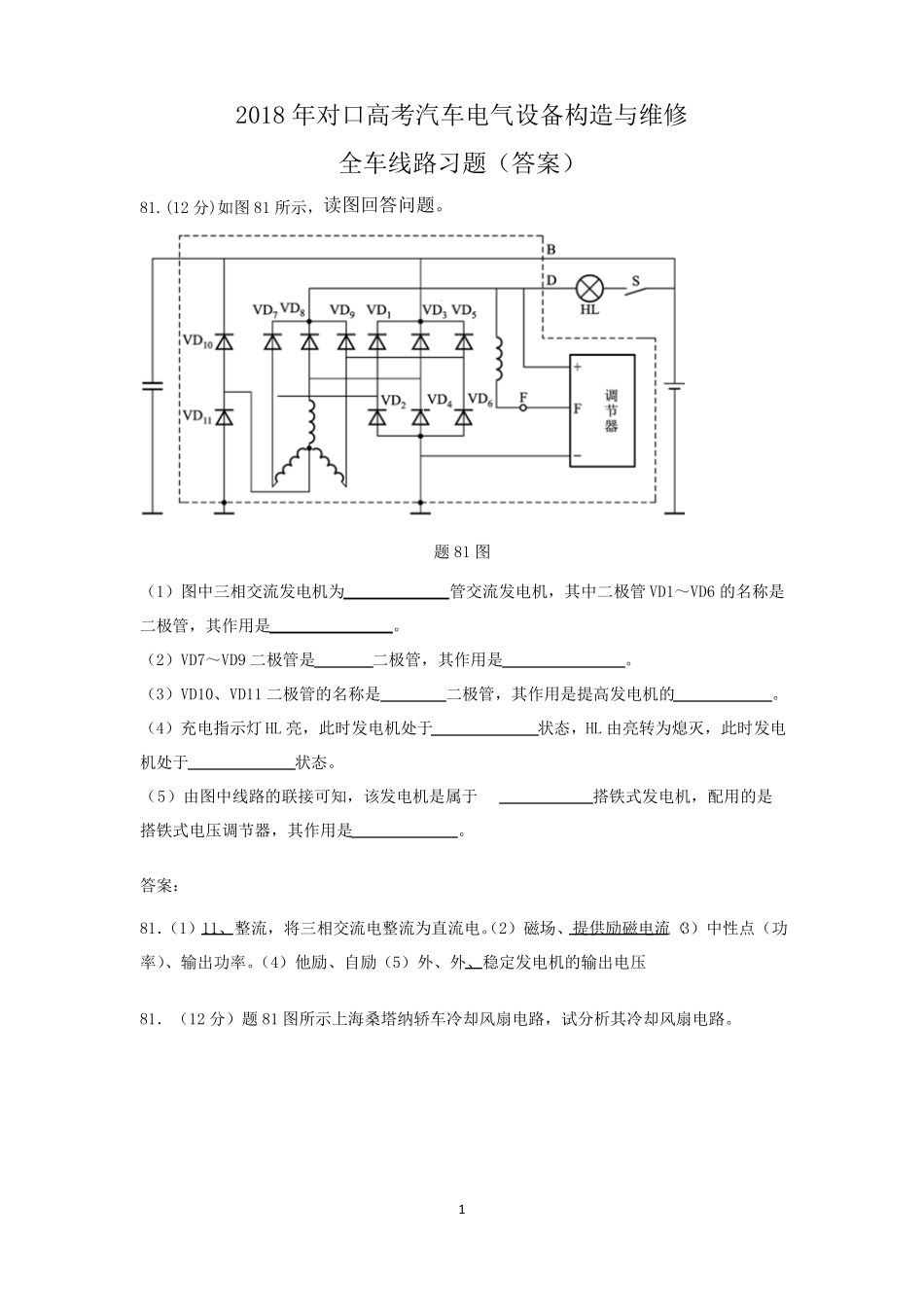

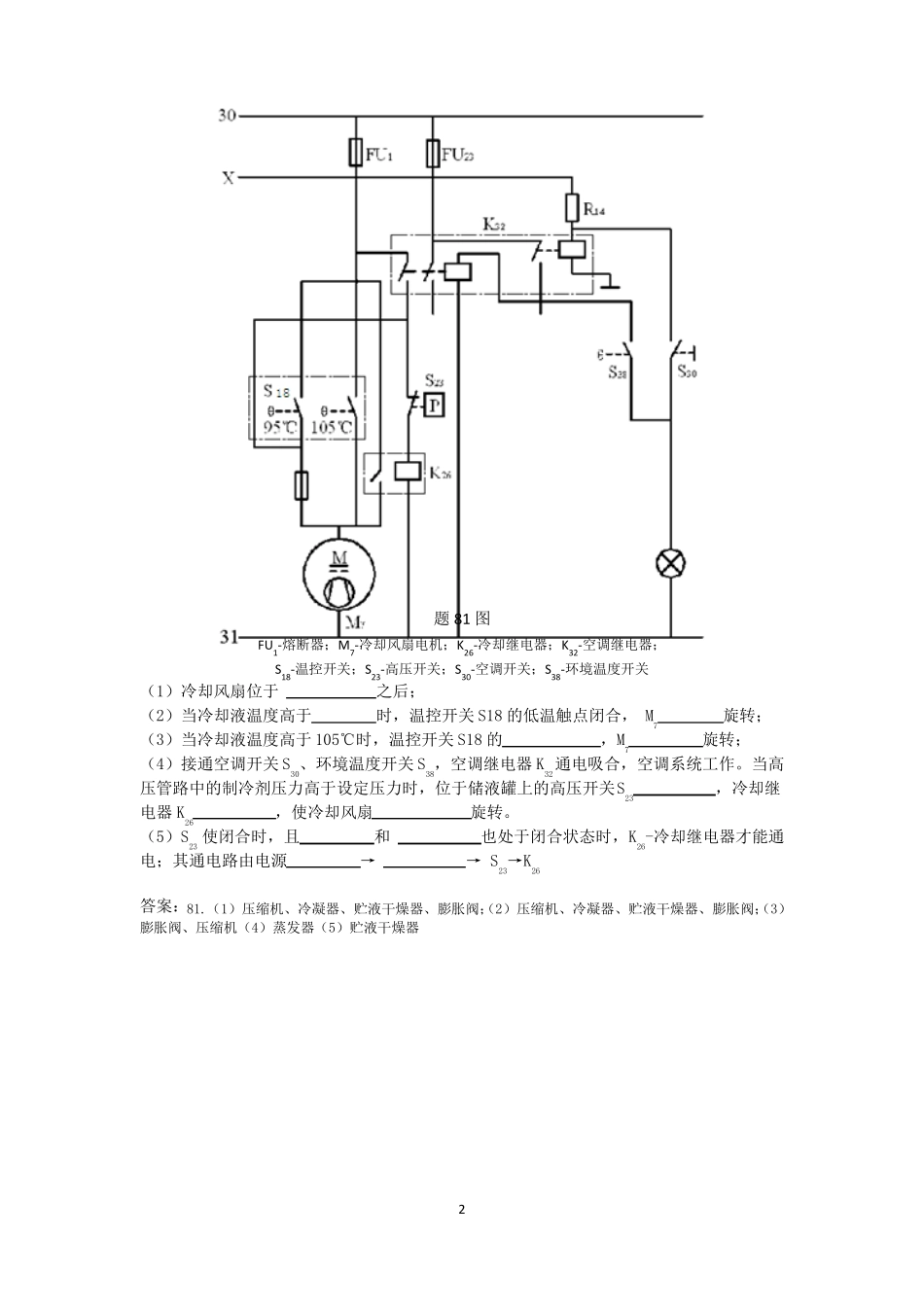

2018 年对口高考汽车电气设备构造与维修全车线路习题（答案）81.(12 分)如图 81 所示，读图回答问题。题 81 图（1）图中三相交流发电机为管交流发电机，其中二极管 VD1～VD6 的名称是二极管，其作用是。（2）VD7～VD9 二极管是二极管，其作用是。（3）VD10、VD11 二极管的名称是二极管，其作用是提高发电机的。（4）充电指示灯 HL 亮，此时发电机处于状态，HL 由亮转为熄灭，此时发电机处于状态。（5）由图中线路的联接可知，该发电机是属于搭铁式发电机，配用的是搭铁式电压调节器，其作用是。答案：81．（1）11、整流，将三相交流电整流为直流电。（2）磁场、提供励磁电流（3）中性点（功率）、输出功率。（4）他励、自励（5）外、外、稳定发电机的输出电压81．（12 分）题 81 图所示上海桑塔纳轿车冷却风扇电路，试分析其冷却风扇电路。1题 81 图FU1-熔断器；M7-冷却风扇电机；K26-冷却继电器；K32-空调继电器；S18-温控开关；S23-高压开关；S30-空调开关；S38-环境温度开关（1）冷却风扇位于之后；（2）当冷却液温度高于时，温控开关 S18 的低温触点闭合， M7旋转；（3）当冷却液温度高于 105℃时，温控开关 S18 的，M7旋转；（4）接通空调开关 S30、环境温度开关 S38，空调继电器 K32通电吸合，空调系统工作。当高压管路中的制冷剂压力高于设定压力时，位于储液罐上的高压开关S23，冷却继电器 K26，使冷却风扇旋转。（5）S23 使闭合时，且和也处于闭合状态时，K26-冷却继电器才能通电；其通电路由电源→→ S23→K26答案：81.（1）压缩机、冷凝器、贮液干燥器、膨胀阀；（2）压缩机、冷凝器、贮液干燥器、膨胀阀；（3）膨胀阀、压缩机（4）蒸发器（5）贮液干燥器281. (12 分)题 81 图为桑塔纳 2000G&型轿车部分电路图，试根据电路图回答下列问题题 8 1 图2.元件 M16、M17 在电路中的连接方式为 ▲ 。3.换人倒车档，元件 M16、M17 均不亮，经检测各段线路，元件 M16、M17 均正常，另测得端子 E12 处的电压为 0,则需检测元件 ▲ 和 ▲ 。 ( 填 图 中 元 件 符 号 ）4.若元件 M16 亮、元件M17 不亮，经检测元件M17 正常，则需要检测的线路段是端子▲ 一▲ 及端子 ▲ — ▲ 。1.元件 M16、M17 为倒车灯，作用是 ▲ 车后车辆和行人。3482、（12 分）题 82 图所示上海桑塔纳轿车空调电路，试分析并回答下列问题。（1）直接接蓄电池正极的火线是，它开关控制。（2）...
