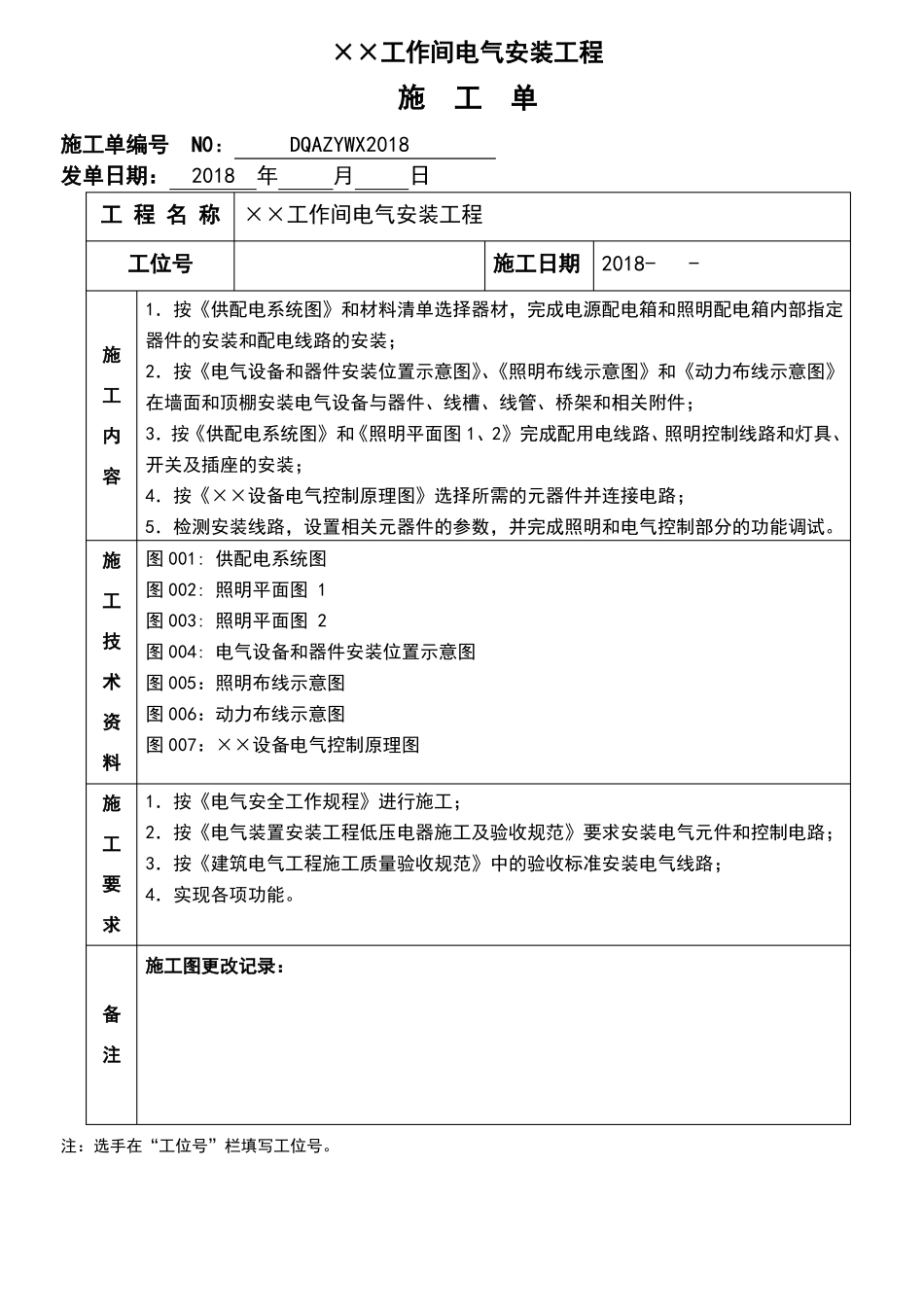

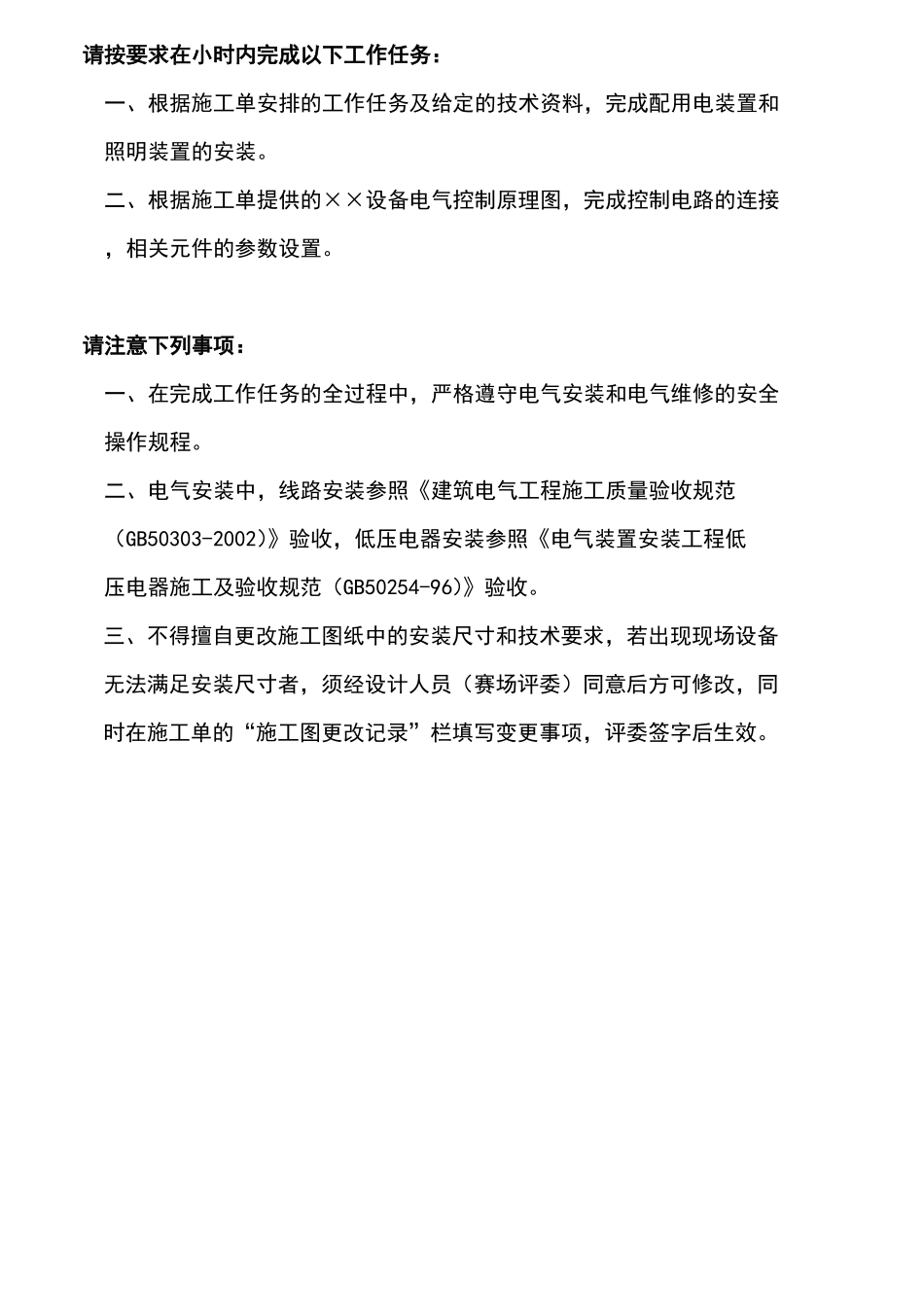

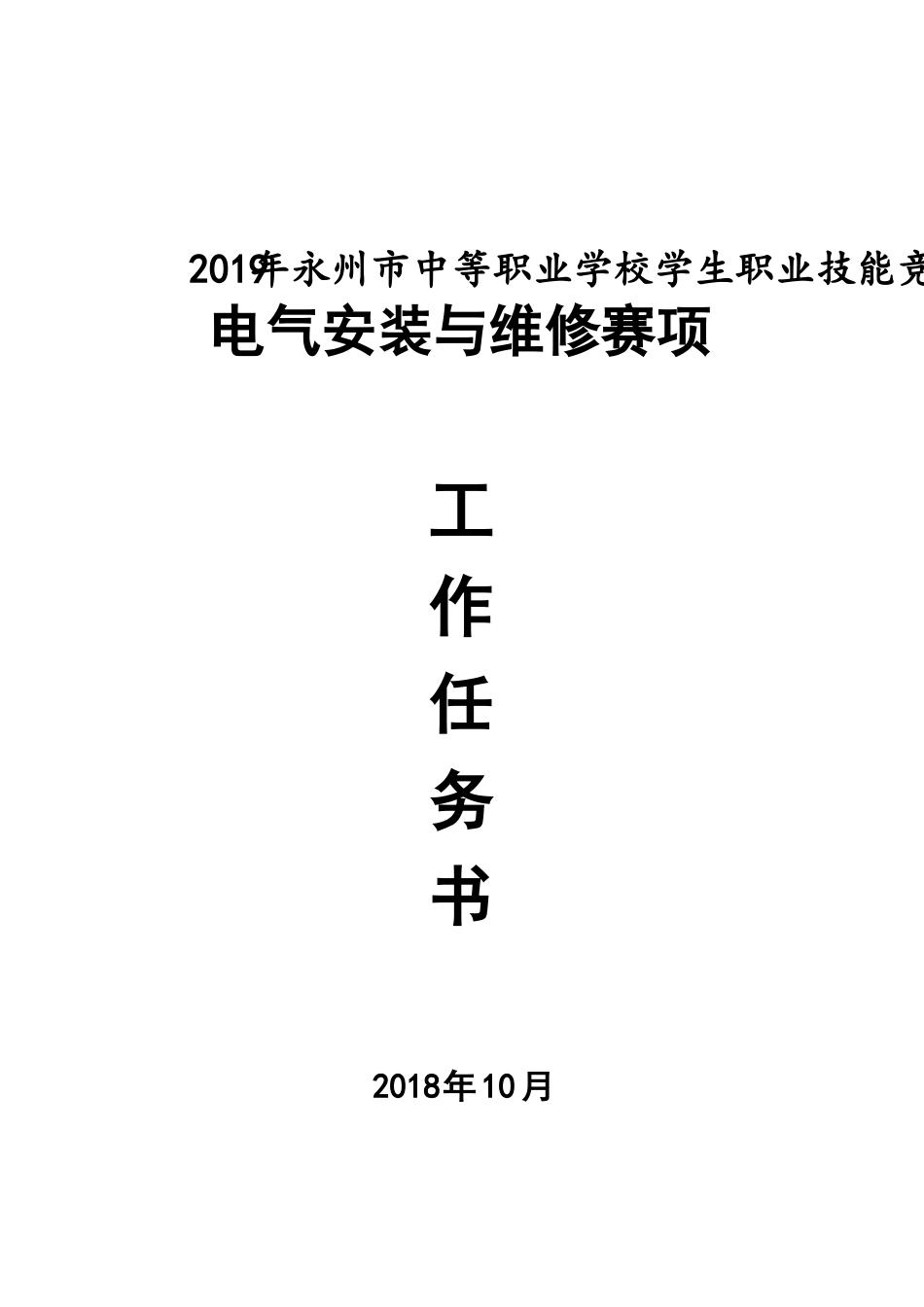

2019年永州市中等职业学校学生职业技能竞赛电气安装与维修赛项工作任务书2018年10月请按要求在小时内完成以下工作任务：一、根据施工单安排的工作任务及给定的技术资料，完成配用电装置和照明装置的安装。二、根据施工单提供的××设备电气控制原理图，完成控制电路的连接，相关元件的参数设置。请注意下列事项：一、在完成工作任务的全过程中，严格遵守电气安装和电气维修的安全操作规程。二、电气安装中，线路安装参照《建筑电气工程施工质量验收规范（GB50303-2002）》验收，低压电器安装参照《电气装置安装工程低压电器施工及验收规范（GB50254-96）》验收。三、不得擅自更改施工图纸中的安装尺寸和技术要求，若出现现场设备无法满足安装尺寸者，须经设计人员（赛场评委）同意后方可修改，同时在施工单的“施工图更改记录”栏填写变更事项，评委签字后生效。××工作间电气安装工程施工单施工单编号 N0： DQAZYWX2018发单日期： 2018年月日工 程 名 称××工作间电气安装工程工位号施工日期2018- -1．按《供配电系统图》和材料清单选择器材，完成电源配电箱和照明配电箱内部指定施器件的安装和配电线路的安装；2．按《电气设备和器件安装位置示意图》、《照明布线示意图》和《动力布线示意图》工在墙面和顶棚安装电气设备与器件、线槽、线管、桥架和相关附件；内3．按《供配电系统图》和《照明平面图 1、2》完成配用电线路、照明控制线路和灯具、容开关及插座的安装；4．按《××设备电气控制原理图》选择所需的元器件并连接电路；5．检测安装线路，设置相关元器件的参数，并完成照明和电气控制部分的功能调试。施图 001: 供配电系统图工技术资料图 002: 照明平面图 1图 003: 照明平面图 2图 004: 电气设备和器件安装位置示意图图 005：照明布线示意图图 006：动力布线示意图图 007：××设备电气控制原理图施1．按《电气安全工作规程》进行施工；工要求施工图更改记录：备注注：选手在“工位号”栏填写工位号。2．按《电气装置安装工程低压电器施工及验收规范》要求安装电气元件和控制电路；3．按《建筑电气工程施工质量验收规范》中的验收标准安装电气线路；4．实现各项功能。配电系统图电源配电箱DT862-4HG1-32/30FKWhBV-4×1.5L3RV-4×1.0电源指示L1L2L3 DZ47LE-32/D6 n1 BV-5×1.5 CTDZ47LE-32/C6 n2 BV-3×1.5 PC动力照明干线系统图BV-5×1.5 CT设备外引入电源电气控制柜BV-3×1.5 PC照明供电箱DZ47LE-32/...
