钢筋工程施工方案实例VIP免费

钢筋工程施工方案实例_第1页
1/37
钢筋工程施工方案实例_第2页
2/37
钢筋工程施工方案实例_第3页
3/37

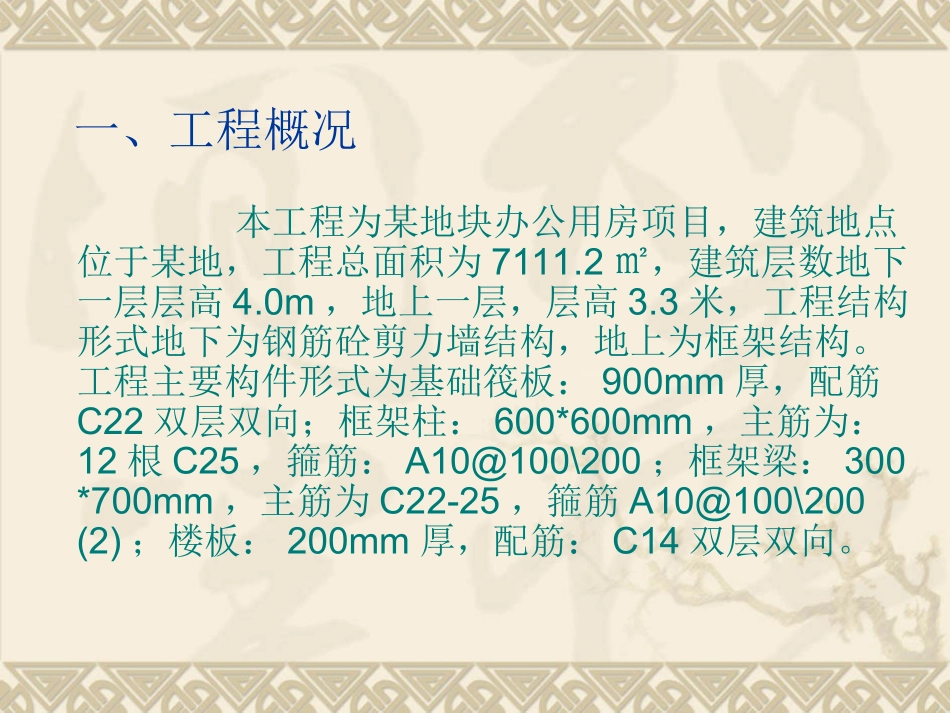

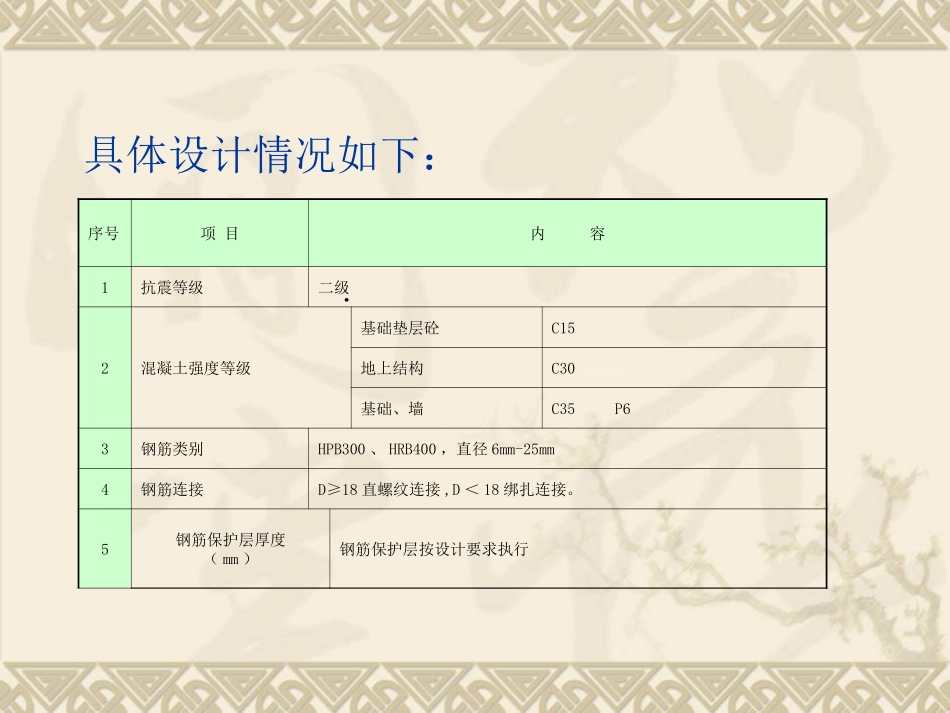

钢筋工程施工方案一、工程概况本工程为某地块办公用房项目,建筑地点位于某地,工程总面积为7111.2㎡,建筑层数地下一层层高4.0m,地上一层,层高3.3米,工程结构形式地下为钢筋砼剪力墙结构,地上为框架结构。工程主要构件形式为基础筏板:900mm厚,配筋C22双层双向;框架柱:600*600mm,主筋为:12根C25,箍筋:A10@100\200;框架梁:300*700mm,主筋为C22-25,箍筋A10@100\200(2);楼板:200mm厚,配筋:C14双层双向。具体设计情况如下:序号项目内容1抗震等级二级2混凝土强度等级基础垫层砼C15地上结构C30基础、墙C35P63钢筋类别HPB300、HRB400,直径6mm-25mm4钢筋连接D≥18直螺纹连接,D<18绑扎连接。5钢筋保护层厚度(mm)钢筋保护层按设计要求执行二、劳动组织及责任分工1.钢筋绑扎前工长做好技术安全交底,根据现场条件组织协调劳动力。施工中严格控制质量,严格执行“三检制”组织验收的工作;2.作业队在施工前,作业队长要落实组织班组的技术安全的交底工作,协调安排劳动力,认真执行“三检制”。3.管理层(工长)负责人:土建工长:某某某三、施工准备1.技术准备1.1熟悉审查图纸、学习有关规范、规程。1.2钢筋工程的施工质量对于结构工程质量关系很大,因此施工过程中强调过程控制,对本分项施工的全过程进行全面检查,检查的重点在于:钢筋的进场验收、锚固、接头位置及长度、钢筋根数及间距、保护层、加工单审核等方面。2.机具准备本工程由于现场场地有限不能设置钢筋加工厂,加工厂须在场外租地设置,由项目部提供加工配料单,加工场按单加工后运至现场使用地点。加工厂配机具如下:加工设备的型号、数量序号设备名称规格型号数量备注1钢筋切断机GQ4022钢筋套丝机GSJ-4023钢筋弯曲机GW4024钢筋调直机GT4_1415砂轮切割机23.材料准备提前作好钢筋力学性能复验,钢筋的抗拉强度实测值与屈服值的比值不小于1.25;钢筋的屈服强度实测值与钢筋的强度标准值的比值不大于1.3。钢筋原材复试合格后方可进行加工。四、主要施工方法及措施1.钢筋加工1.1钢筋防锈先制定防锈措施,钢筋堆放场地应做好防雨、排水措施,钢筋下垫木方(不能及时使用的钢筋应进行覆盖)。1.2钢筋调直HPB300钢筋采用调直机调直,经过调直工艺后,钢筋应平直,无局部曲折。1.3钢筋切断钢筋切断时根据其直径、钢筋级别及钢筋端头加工形式等因素确定分别使用砂轮切割机和钢筋切断机下料,切断时要将同规格钢筋根据不同长度长短搭配,统筹排料,先下长料,后下短料,减少短头,减少损耗。断料时长料不得使用短尺丈量,防止产生累积误差,工作台上应标出尺寸刻度线并设置控制断料尺寸用的挡板,切断过程中,如发现钢筋有劈裂、缩头或严重弯头等必须切除,硬度与钢种不符时,必须及时通知技术人员。钢筋断口有马蹄形或起弯现象时,必须重新切断。机械连接钢筋切断长度允许误差为±5mm。1.4钢筋弯曲成型1)受力钢筋HPB300级钢筋末端应作180°弯钩,其弯弧内直径不应小于钢筋直径的2.5倍,弯钩的弯后平直部分长度不应小于钢筋直径的3倍;HRB335级钢筋末端需作135°弯折时,弯弧内直径不应小于钢筋直径的4倍,弯钩的弯后平直部分长度应符合设计要求;钢筋作不大于90°的弯折时,弯折处的弯弧内直径不应小于钢筋直径的5倍;2)箍筋梁、柱封闭箍筋及剪力墙拉筋作135°弯折,弯折的弯后平直部分长度按设计要求不应小于10mm;要求在每种箍筋加工前,先做一样品,尺寸、弯曲直径等检查合格后,再成批加工。弯曲成型采用钢筋弯曲机和手动弯曲工具配合进行,弯曲后钢筋平面上不得有翘曲不平现象,弯曲点处不得有裂纹。HRB400级钢筋不能反复弯折,只能一次成型。1.5钢筋加工的允许偏差项目允许偏差(mm)受力钢筋顺长度方向全长的净尺寸±10弯起钢筋的弯折位置±20箍筋内净尺寸±52.进场检验本工程钢筋采用热轧HPB300光圆钢筋和HRB400带肋钢筋。钢筋进场时,每一验收批由同牌号、同炉罐号、同规格、同交货状态的钢筋组成,重量不超过60吨,检验内容如下:2.1原材检查1)外观检查每批钢筋抽取5%进行检查,钢筋表面不得有裂纹,结疤和折叠,表面凸块不得超过横肋高度。钢筋按实际重量交货时随机抽取10根(长9m或12m)称重,...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

钢筋工程施工方案实例
