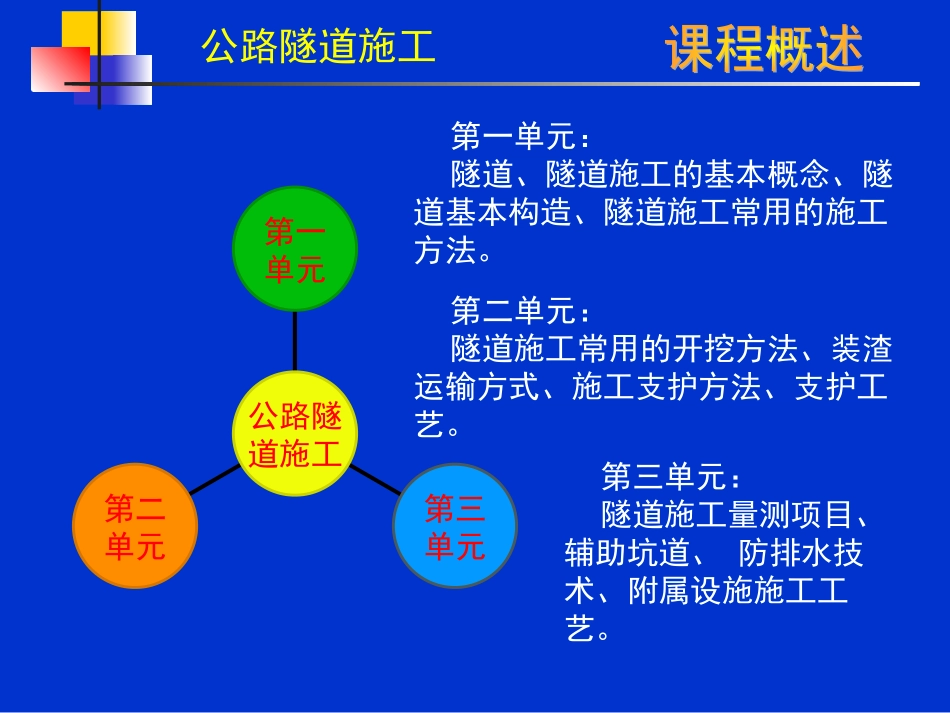

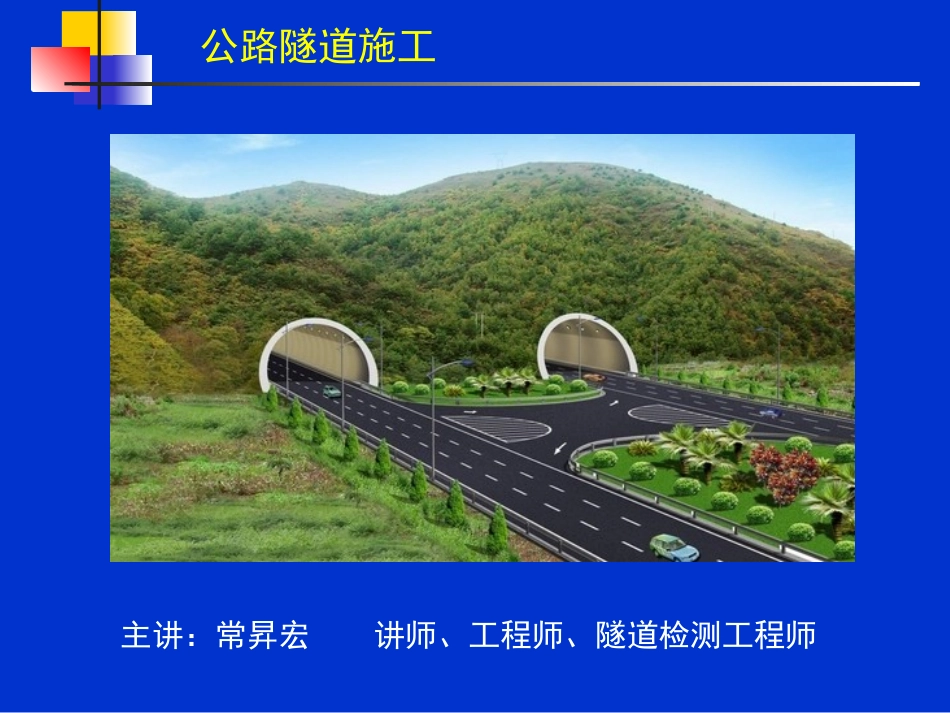

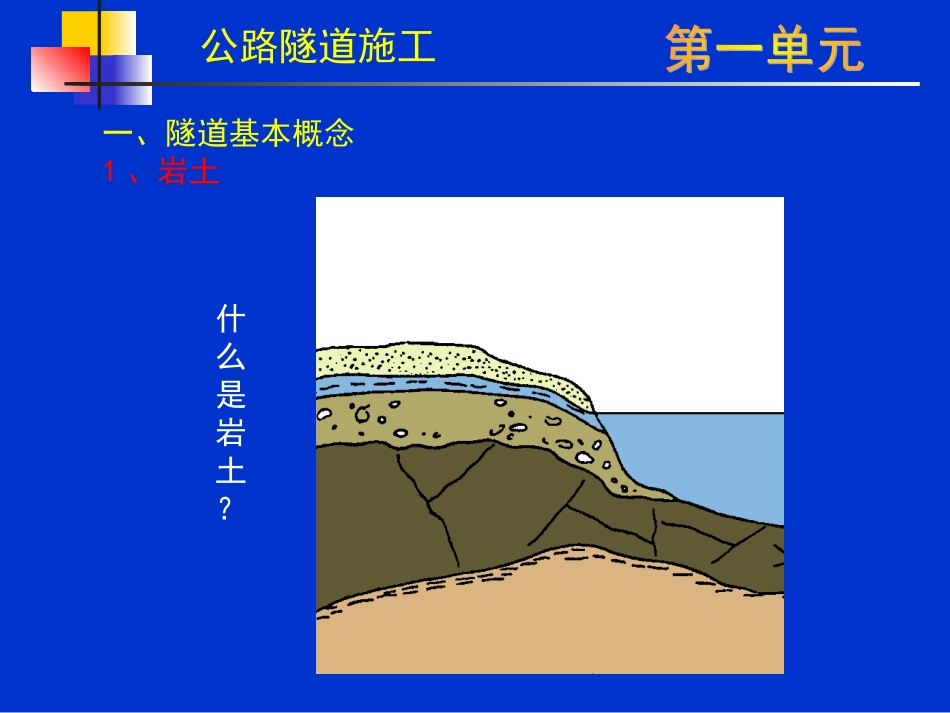

公路隧道施工主讲：常昇宏讲师、工程师、隧道检测工程师公路隧道施工第一单元第三单元第二单元公路隧道施工第一单元：隧道、隧道施工的基本概念、隧道基本构造、隧道施工常用的施工方法。第二单元：隧道施工常用的开挖方法、装渣运输方式、施工支护方法、支护工艺。第三单元：隧道施工量测项目、辅助坑道、防排水技术、附属设施施工工艺。公路隧道施工一、隧道基本概念1、岩土什么是岩土？公路隧道施工2、隧道定义什么是隧道？隧道：以任何方式修建，最终使用于地表以下的条形建筑物，其内部空洞净空断面在2m2以上者均为隧道。关键词：地表面以下条形建筑物净空断面公路隧道施工3、隧道分类按用途分类交通隧道水工隧道市政隧道矿山隧道交通隧道——公路隧道交通隧道——铁路隧道交通隧道——水底隧道公路隧道施工3、隧道分类按长度分类特长隧道长隧道中隧道短隧道特长隧道：L>3000m长隧道：3000m≥L>1000m中隧道：1000m≥L>500m短隧道：L≤500m按位置分类山岭隧道水底隧道城市隧道公路隧道施工二、隧道施工的概念隧道施工是指修建隧道的施工方法、施工技术和施工管理的总称。公路隧道施工三、隧道的基本构造1、隧道的组成隧道结构构造主体建筑物附属建筑物洞身衬砌洞门建筑通风照明防排水消防、通讯等公路隧道施工三、隧道的基本构造2、各组成结构及类型洞身衬砌直墙式衬砌曲墙式衬砌圆形断面衬砌矩形断面衬砌洞身衬砌直墙式衬砌曲墙式衬砌圆形断面衬砌矩形断面衬砌公路隧道施工三、隧道的基本构造2、各组成结构及类型洞门构造端墙式洞门翼墙式洞门环框式洞门台阶式洞门端墙式洞门翼墙式洞门环框式洞门台阶式洞门公路隧道施工三、隧道的基本构造2、各组成结构及类型明洞拱式明洞棚式明洞明洞路堑对称型拱式明洞路堑对称型拱式明洞路堑偏压型拱式明洞路堑偏压型拱式明洞半路堑偏压型拱式明洞半路堑单压型拱式明洞墙式棚洞刚架式栅洞柱式棚洞悬臂式棚洞公路隧道施工三、隧道的基本构造2、各组成结构及类型附属设施通风设施照明设施防排水设施内装路面消防、通讯公路隧道施工四、隧道施工方法施工方法山岭隧道浅埋、软土水底隧道矿山法掘进机法传统矿山法新奥法明挖法盖挖法地下连续墙盾构法浅埋暗挖法沉管法盾构法公路隧道施工一、新奥法施工的概念及理论1、新奥法施工的概念将锚杆和喷射混凝土组合在一起作为主要支护手段，通过监测控制围岩的变形，便于充分发挥围岩的自承能力的施工方法。2、理论依据“岩承理论”体系：隧道围岩稳定显然是岩体自身有承载自稳能力；不稳定围岩丧失稳定是具有一个过程的，如在这个过程中提供必要的支护或限制，则围岩依然能够保持稳定状态。公路隧道施工3、新奥法施工的基本原则勤量测紧封闭早喷锚少扰动施工原则公路隧道施工4、新奥法施工的工序公路隧道施工4、新奥法施工的工序公路隧道施工4、新奥法施工的工序公路隧道施工二、施工准备施工准备技术准备材料准备设备准备施工测量公路隧道施工二、施工准备技术准备现场调查熟悉图纸施工组织设计公路隧道施工二、施工准备设备、材料准备设备准备材料准备凿岩台车自卸卡车砼喷射机公路隧道施工二、施工准备施工测量洞外控制测量洞内控制测量辅助坑道测量贯通误差测量竣工测量监控量测公路隧道施工三、开挖开挖方法全断面法台阶法分部开挖法长台阶短台阶超短台阶台阶分部开挖单侧壁导坑法双侧壁导坑法公路隧道施工三、开挖全断面法公路隧道施工三、开挖台阶法长台阶短台阶超短台阶公路隧道施工三、开挖分部开挖法台阶分部开挖单侧壁导坑法双侧壁导坑法公路隧道施工四、掘进方式掘进方式钻眼爆破掘进机械掘进机掘进人工掘进公路隧道施工五、装渣运输装渣运输方式有轨装渣——有轨运输无轨装渣——有轨运输无轨装渣——无轨运输公路隧道施工六、支护支护类型复合式支护锚喷支护二次衬砌锚杆喷射砼钢筋网钢拱架超前支护模筑砼衬砌超前锚杆超前小导管超前管棚预注浆公路隧道施工六、支护锚喷支护锚杆喷射砼钢筋网钢拱架公路隧道施工六、支护二次衬砌模筑砼衬砌公路隧道施工六、支护超前支护超前锚杆超前小导管超前管棚预注浆公路隧道施工一、辅助坑道辅助坑道竖井斜井平行导坑横洞公路隧道施工二、防排水...
