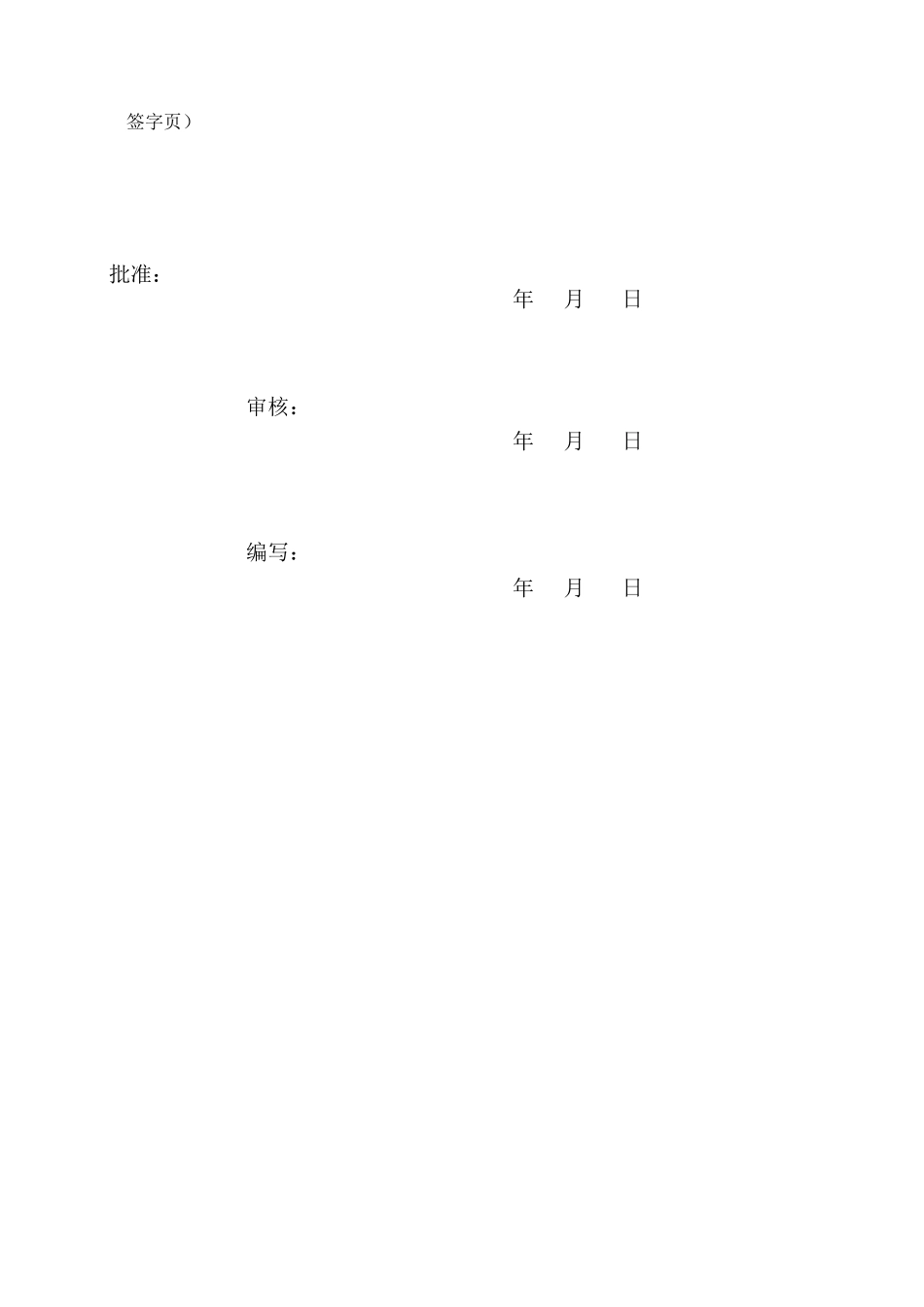

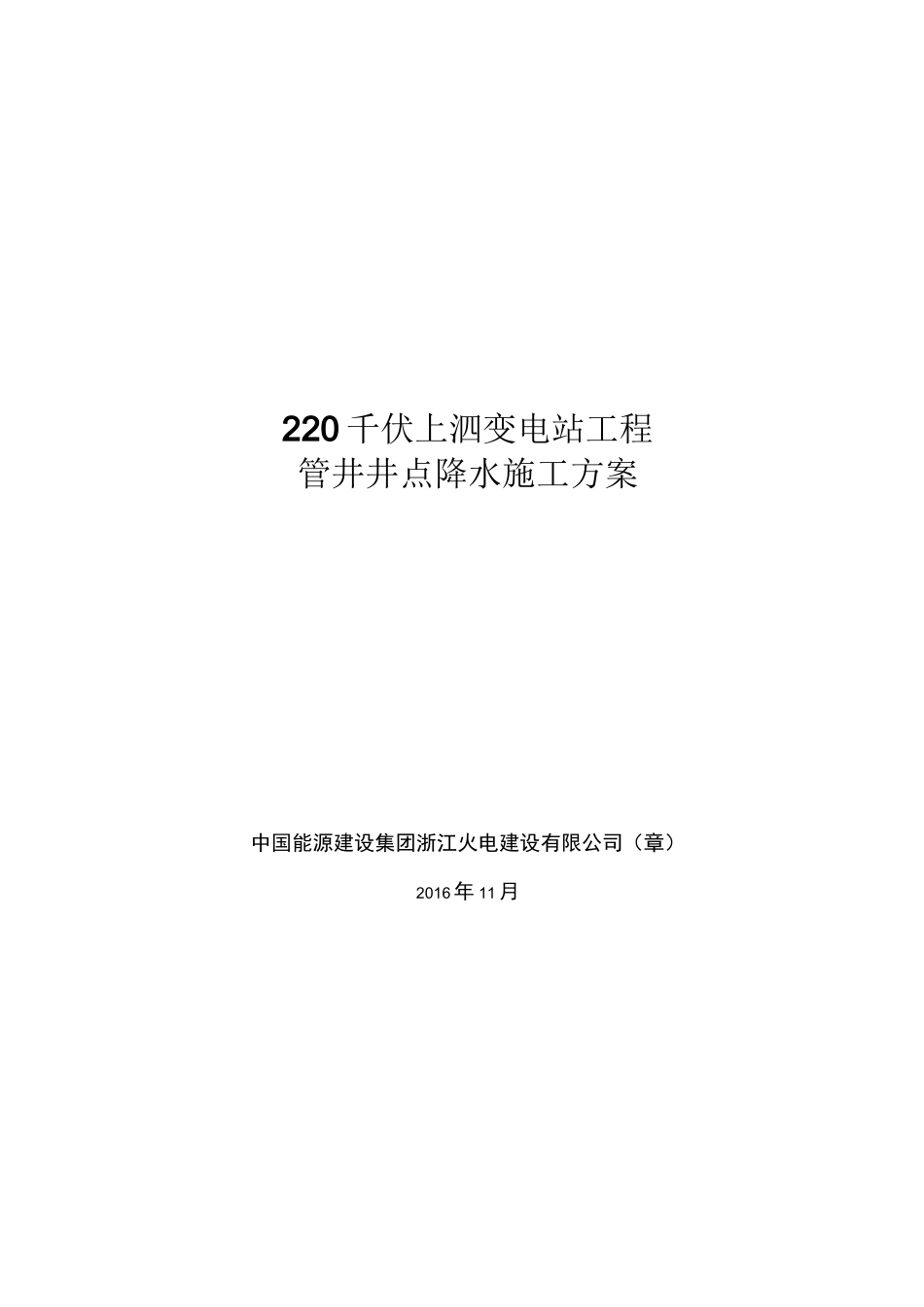

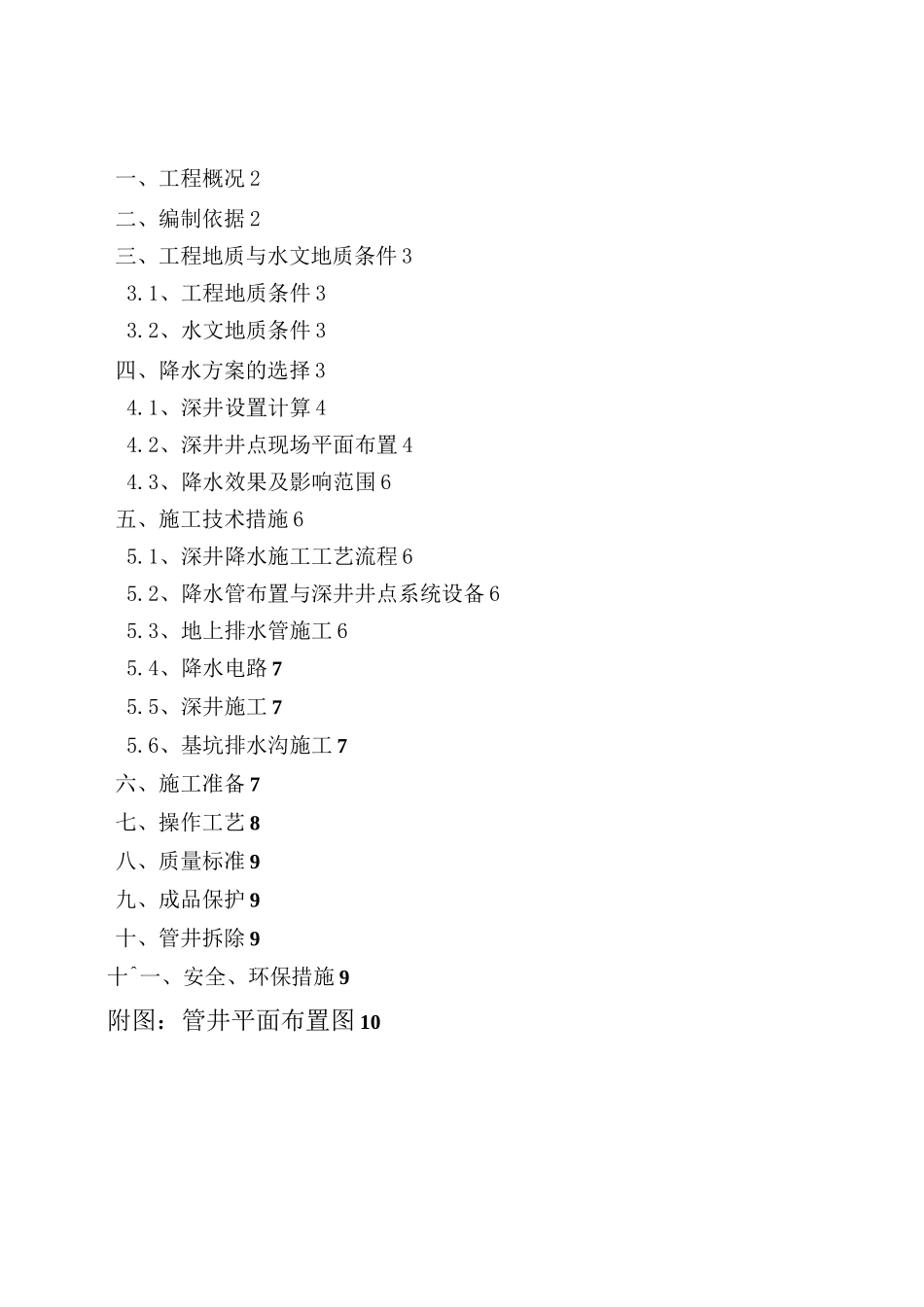

220 千伏上泗变电站工程管井井点降水施工方案中国能源建设集团浙江火电建设有限公司（章）2016年 11 月签字页）批准：年月日审核：年月日编写：年月日一、工程概况 2二、编制依据 2三、工程地质与水文地质条件 33.1、工程地质条件 33.2、水文地质条件 3四、降水方案的选择 34.1、深井设置计算 44.2、深井井点现场平面布置 44.3、降水效果及影响范围 6五、施工技术措施 65.1、深井降水施工工艺流程 65.2、降水管布置与深井井点系统设备 65.3、地上排水管施工 65.4、降水电路 75.5、深井施工 75.6、基坑排水沟施工 7六、施工准备 7七、操作工艺 8八、质量标准 9九、成品保护 9十、管井拆除 9十^一、安全、环保措施 9附图：管井平面布置图 10220 千伏上泗变电站工程管井井点降水施工方案、工程概况序项目内容1工程名称220kV 上泗变电站工程2设计单位中国能源建设集团浙江火电建设有限公司4建筑面积57785工程地点杭州6结构形式框架结构7基础形式筏板基础本工程位于杭州市西湖区，靠近长深高速袁富互通，紧邻周二路，交通便利。本工程位于钱塘江北岸，地貌单元属于河口冲海相平原，场地地形相对平坦。总建筑面积为 5778 平方米，地上 2 层，地下 1 层，建筑结构形式为框架结构，建筑结构的安全等级：二级，合理使用年限为 50 年，建筑耐火等级为一级，抗震设防裂度为 7 度。基槽底设计标高为-4.35 米，局部为-5.6米（消防水池所在位置）。本工程基础形式为钢筋混凝土筏板基础。二、编制依据本次基坑降水设计主要依据以下技术法规和参考资料：1、《岩土工程勘察报告》2、施工现场临时用电安全技术规范 JGJ46-20053、建筑机械使用安全技术规程 JGJ33-20124、设计单位完成的施工图纸三、场地的工程地质与水文地质条件3.1、工程地质条件根据场地野外钻探结果，拟建工程场地地基主要为第四系冲洪积、淤积成因的粘质粉土、砂质粉土、淤泥质粉质粘土、粉质粘土、粉土、细沙、圆砾组成，基坑开挖涉及的土层有（0）层杂填土、（1）层粘质粉土、（2）层砂质粉土，所址区浅部地基土的组成与性质从上而下分述如下：（0）层杂填土：杂色，粉土、粘性土、碎石、淤泥等为主，结构松散为主。主要分布在农庄、路面、田埂、民房基础、鱼塘底等地段。农庄、路面地段成分主要以碎砖、砼块碎石等组成，混有少量建筑生活垃圾。田埂等地段以粉土、种植土、碎石等为主，厚度 0.3-1.5m。（1）层粘质粉土：灰黄色，稍密-中密，局部稍密...
