储罐安装施工方案

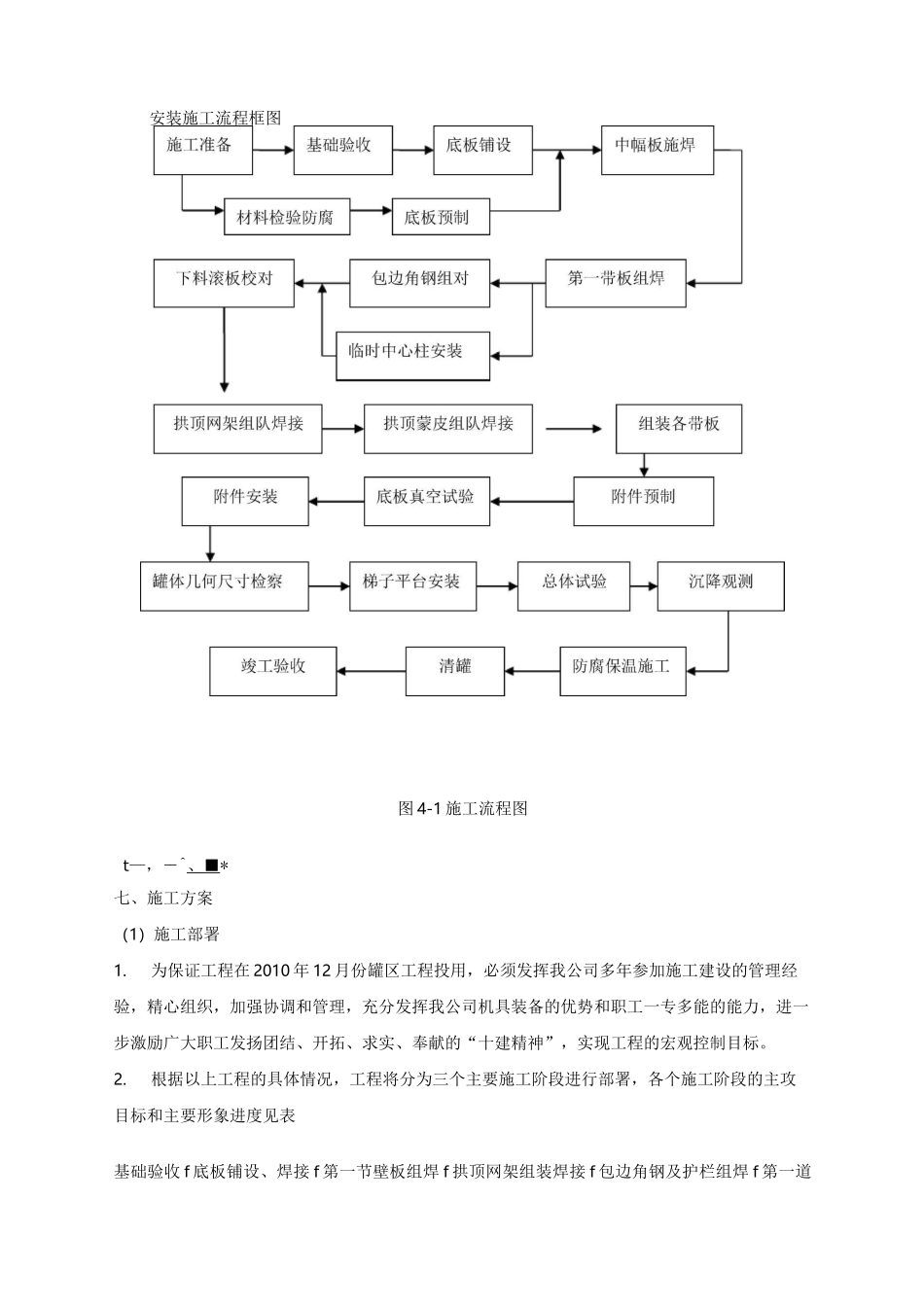

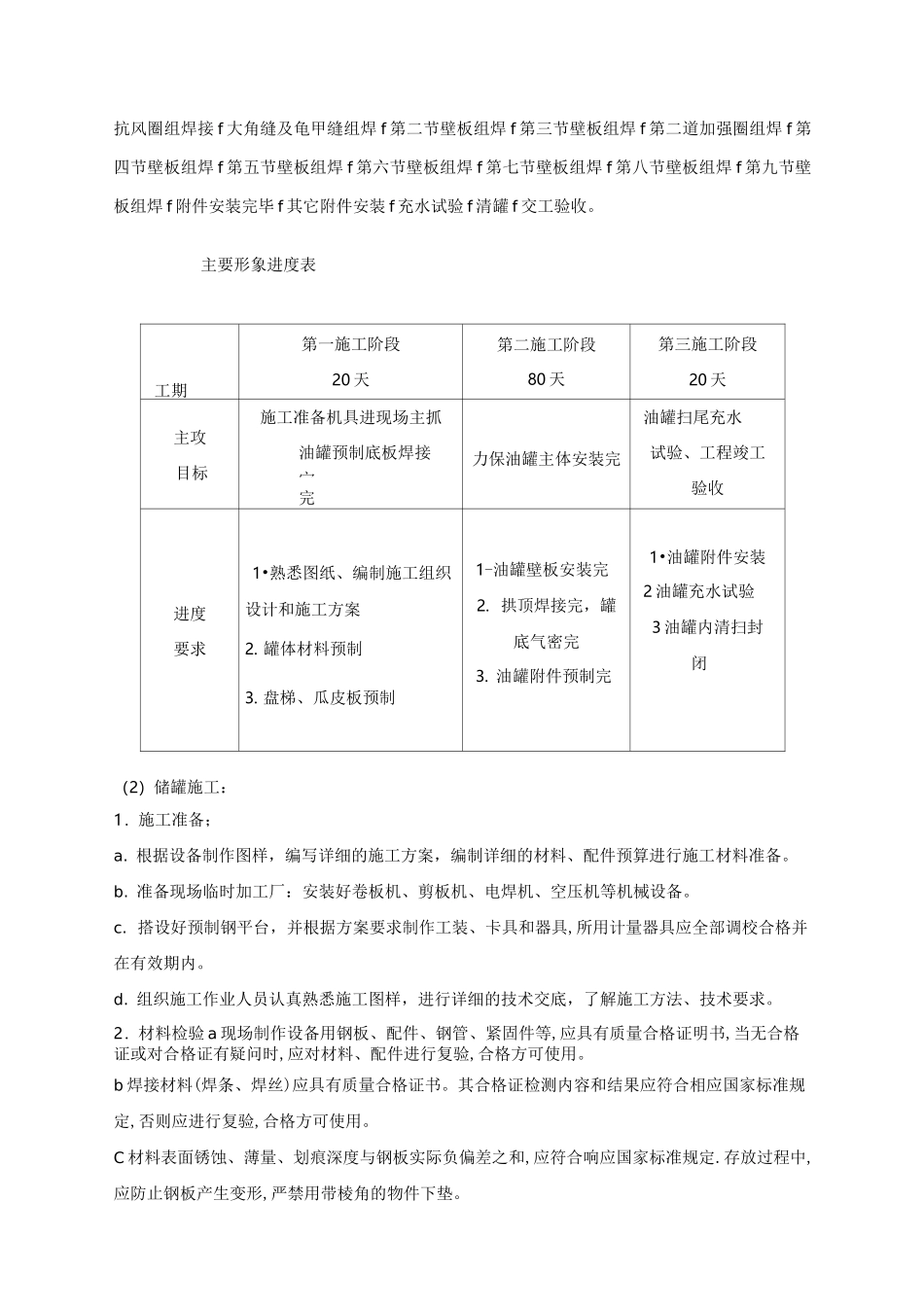

安装施工流程框图图 4-1 施工流程图t—，―^、 ■ *七、施工方案（1）施工部署1.为保证工程在 2010 年 12 月份罐区工程投用，必须发挥我公司多年参加施工建设的管理经验，精心组织，加强协调和管理，充分发挥我公司机具装备的优势和职工一专多能的能力，进一步激励广大职工发扬团结、开拓、求实、奉献的“十建精神”，实现工程的宏观控制目标。2.根据以上工程的具体情况，工程将分为三个主要施工阶段进行部署，各个施工阶段的主攻目标和主要形象进度见表基础验收 f 底板铺设、焊接 f 第一节壁板组焊 f 拱顶网架组装焊接 f 包边角钢及护栏组焊 f 第一道抗风圈组焊接 f 大角缝及龟甲缝组焊 f 第二节壁板组焊 f 第三节壁板组焊 f 第二道加强圈组焊 f 第四节壁板组焊 f 第五节壁板组焊 f 第六节壁板组焊 f 第七节壁板组焊 f 第八节壁板组焊 f 第九节壁板组焊 f 附件安装完毕 f 其它附件安装 f 充水试验 f 清罐 f 交工验收。主要形象进度表工期第一施工阶段20 天第二施工阶段80 天第三施工阶段20 天主攻目标施工准备机具进现场主抓油罐预制底板焊接宀完力保油罐主体安装完油罐扫尾充水试验、工程竣工验收进度要求1•熟悉图纸、编制施工组织设计和施工方案2. 罐体材料预制3. 盘梯、瓜皮板预制1-油罐壁板安装完2. 拱顶焊接完，罐底气密完3. 油罐附件预制完1•油罐附件安装2 油罐充水试验3 油罐内清扫封闭（2）储罐施工：1．施工准备；a. 根据设备制作图样，编写详细的施工方案，编制详细的材料、配件预算进行施工材料准备。b. 准备现场临时加工厂：安装好卷板机、剪板机、电焊机、空压机等机械设备。c. 搭设好预制钢平台，并根据方案要求制作工装、卡具和器具,所用计量器具应全部调校合格并在有效期内。d. 组织施工作业人员认真熟悉施工图样，进行详细的技术交底，了解施工方法、技术要求。2．材料检验 a 现场制作设备用钢板、配件、钢管、紧固件等,应具有质量合格证明书,当无合格证或对合格证有疑问时,应对材料、配件进行复验,合格方可使用。b 焊接材料(焊条、焊丝)应具有质量合格证书。其合格证检测内容和结果应符合相应国家标准规定,否则应进行复验,合格方可使用。C 材料表面锈蚀、薄量、划痕深度与钢板实际负偏差之和,应符合响应国家标准规定.存放过程中,应防止钢板产生变形,严禁用带棱角的物件下垫。D 设备的小型接管、法兰、人孔、手孔、紧固件等配件,均在专业加工厂加工成品交...
