悬挑脚手架技术交底

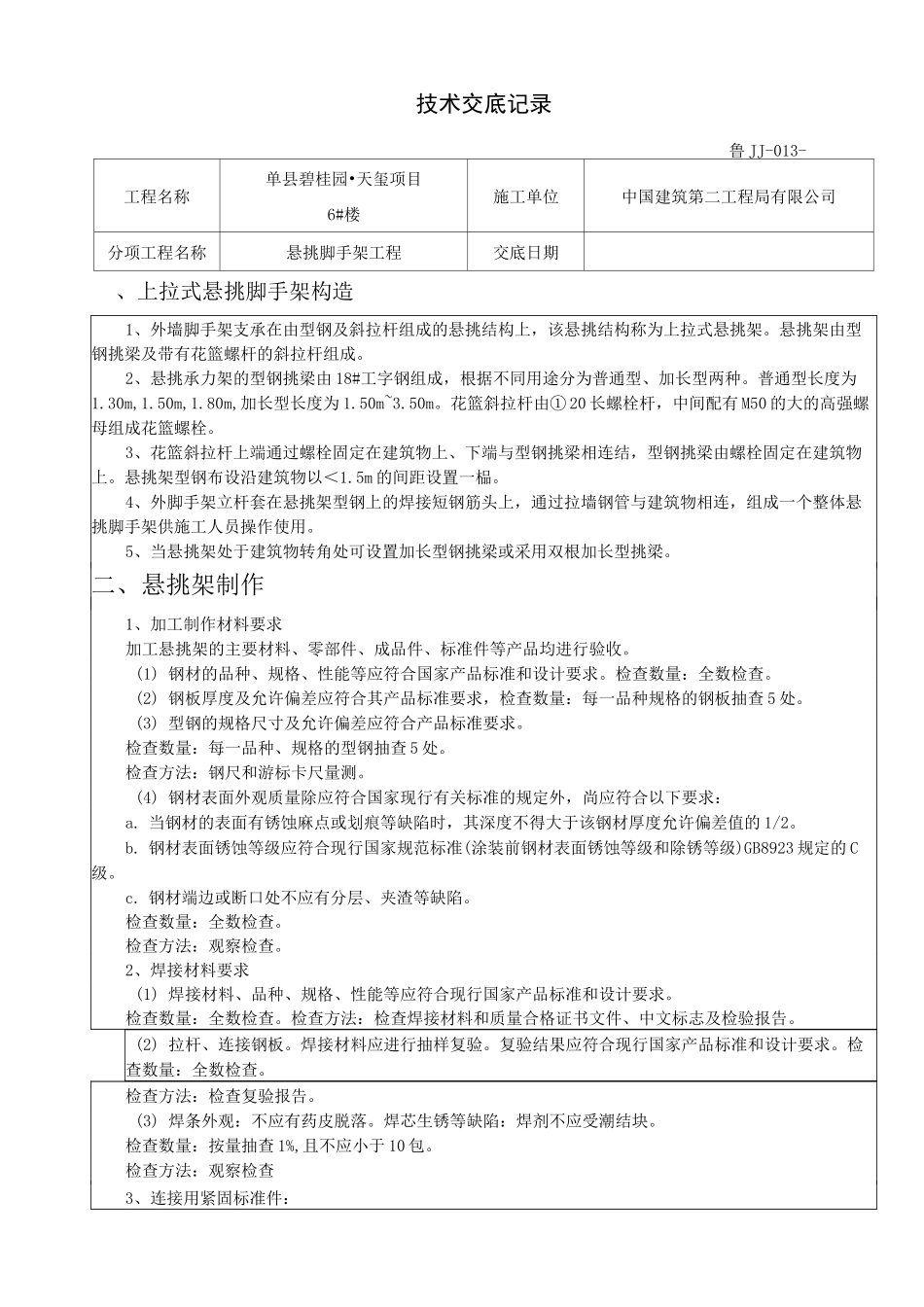

技术交底记录鲁 JJ-013-工程名称单县碧桂园•天玺项目6#楼施工单位中国建筑第二工程局有限公司分项工程名称悬挑脚手架工程交底日期、上拉式悬挑脚手架构造1、外墙脚手架支承在由型钢及斜拉杆组成的悬挑结构上，该悬挑结构称为上拉式悬挑架。悬挑架由型钢挑梁及带有花篮螺杆的斜拉杆组成。2、悬挑承力架的型钢挑梁由 18#工字钢组成，根据不同用途分为普通型、加长型两种。普通型长度为1.30m,1.50m,1.80m,加长型长度为 1.50m~3.50m。花篮斜拉杆由① 20 长螺栓杆，中间配有 M50 的大的高强螺母组成花篮螺栓。3、花篮斜拉杆上端通过螺栓固定在建筑物上、下端与型钢挑梁相连结，型钢挑梁由螺栓固定在建筑物上。悬挑架型钢布设沿建筑物以＜1.5m 的间距设置一榀。4、外脚手架立杆套在悬挑架型钢上的焊接短钢筋头上，通过拉墙钢管与建筑物相连，组成一个整体悬挑脚手架供施工人员操作使用。5、当悬挑架处于建筑物转角处可设置加长型钢挑梁或采用双根加长型挑梁。二、悬挑架制作1、加工制作材料要求加工悬挑架的主要材料、零部件、成品件、标准件等产品均进行验收。(1) 钢材的品种、规格、性能等应符合国家产品标准和设计要求。检查数量：全数检查。(2) 钢板厚度及允许偏差应符合其产品标准要求，检查数量：每一品种规格的钢板抽查 5 处。(3) 型钢的规格尺寸及允许偏差应符合产品标准要求。检查数量：每一品种、规格的型钢抽查 5 处。检查方法：钢尺和游标卡尺量测。(4) 钢材表面外观质量除应符合国家现行有关标准的规定外，尚应符合以下要求：a. 当钢材的表面有锈蚀麻点或划痕等缺陷时，其深度不得大于该钢材厚度允许偏差值的 1/2。b. 钢材表面锈蚀等级应符合现行国家规范标准(涂装前钢材表面锈蚀等级和除锈等级)GB8923 规定的 C级。c. 钢材端边或断口处不应有分层、夹渣等缺陷。检查数量：全数检查。检查方法：观察检查。2、焊接材料要求(1) 焊接材料、品种、规格、性能等应符合现行国家产品标准和设计要求。检查数量：全数检查。检查方法：检查焊接材料和质量合格证书文件、中文标志及检验报告。(2) 拉杆、连接钢板。焊接材料应进行抽样复验。复验结果应符合现行国家产品标准和设计要求。检查数量：全数检查。检查方法：检查复验报告。(3) 焊条外观：不应有药皮脱落。焊芯生锈等缺陷：焊剂不应受潮结块。检查数量：按量抽查 1%,且不应小于 10 包。检查方法：观察检查3、连接用紧固标准件：(1) 主要材料高强度大六角头螺栓连...
