保通施工方案

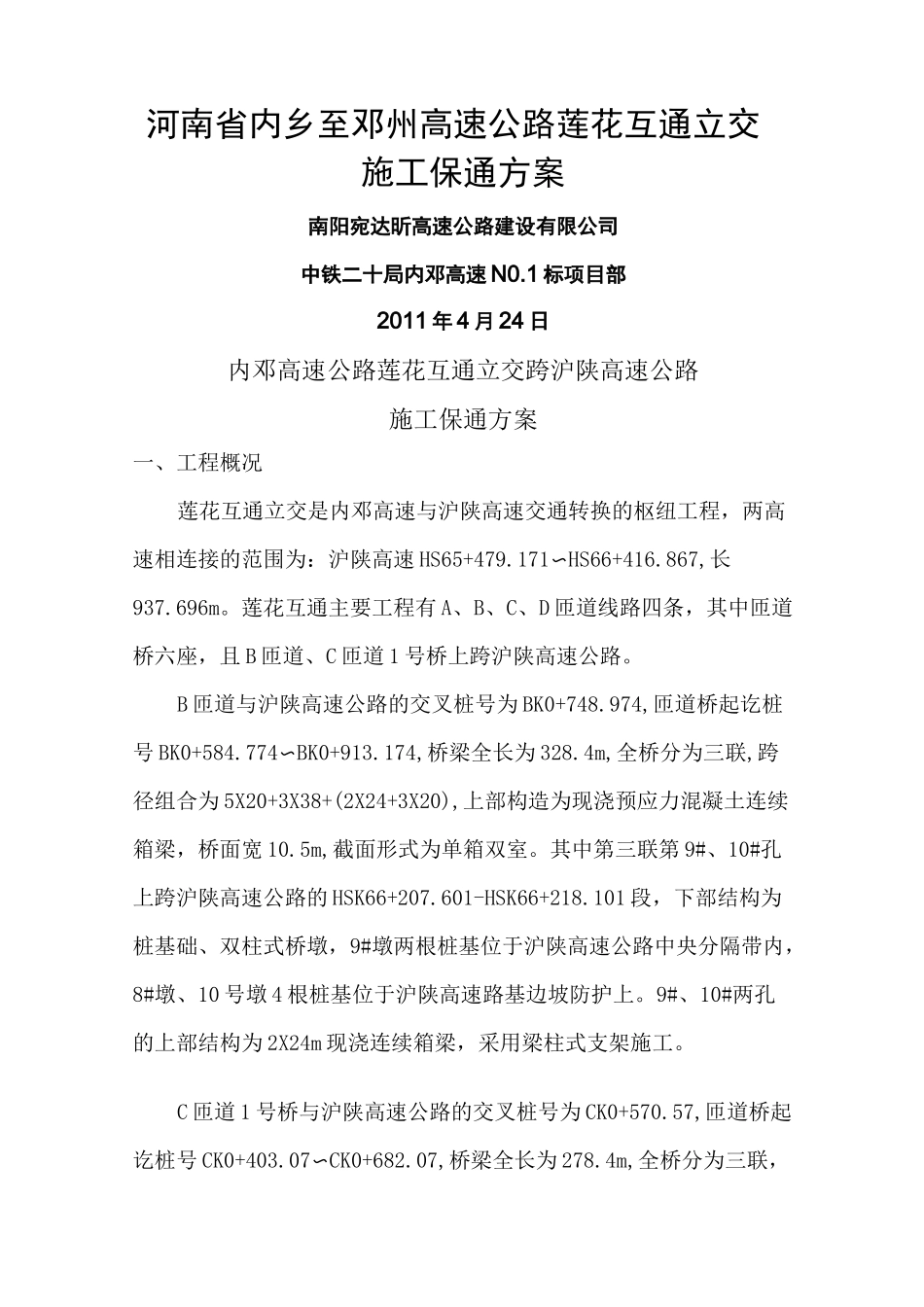

河南省内乡至邓州高速公路莲花互通立交施工保通方案南阳宛达昕高速公路建设有限公司中铁二十局内邓高速 N0.1 标项目部2011 年 4 月 24 日内邓高速公路莲花互通立交跨沪陕高速公路施工保通方案一、工程概况莲花互通立交是内邓高速与沪陕高速交通转换的枢纽工程，两高速相连接的范围为：沪陕高速 HS65+479.171〜HS66+416.867,长937.696m。莲花互通主要工程有 A、B、C、D 匝道线路四条，其中匝道桥六座，且 B 匝道、C 匝道 1 号桥上跨沪陕高速公路。B 匝道与沪陕高速公路的交叉桩号为 BK0+748.974,匝道桥起讫桩号 BK0+584.774〜BK0+913.174,桥梁全长为 328.4m,全桥分为三联,跨径组合为 5X20+3X38+(2X24+3X20),上部构造为现浇预应力混凝土连续箱梁，桥面宽 10.5m,截面形式为单箱双室。其中第三联第 9#、10#孔上跨沪陕高速公路的 HSK66+207.601-HSK66+218.101 段，下部结构为桩基础、双柱式桥墩，9#墩两根桩基位于沪陕高速公路中央分隔带内，8#墩、10 号墩 4 根桩基位于沪陕高速路基边坡防护上。9#、10#两孔的上部结构为 2X24m 现浇连续箱梁，采用梁柱式支架施工。C 匝道 1 号桥与沪陕高速公路的交叉桩号为 CK0+570.57,匝道桥起讫桩号 CK0+403.07〜CK0+682.07,桥梁全长为 278.4m,全桥分为三联，跨径组合为 4X20+4X28+4X20,上部构造为现浇预应力混凝土连续箱梁，桥面宽 12m，截面形式为单箱双室。其中第二联第 7#、8#孔上跨沪陕高速公路的 HSK65+953.522-HSK65+965.522 段，下部结构为桩基础、双柱式桥墩，7#墩两根桩基位于沪陕高速公路中央分隔带内，6#墩、8#墩 4 根桩基位于沪陕高速路基边坡防护上。7#、8#两孔的上部结构为 2X28m 现浇连续箱梁，采用梁柱式支架施工。二、跨沪陕高速施工交叉影响（一）A、B、C、D 匝道汇入或跨越沪陕高速路基施工时，需考虑沪陕高速紧急停车带交通安全。（二）B 匝道大桥 9 号墩（与沪陕高速公路相交里程为HSK66+211.101）、C 匝道大桥 7 号墩（与沪陕高速公路相交里程为HSK65+959.522），位于沪陕高速公路中央分隔带内，该部分下部基础、墩身及上部现浇梁体、护栏、路面施工时，需考虑施工对沪陕高速公路上车辆运行的影响。（三）沪陕高速公路主线 HSK65+624 螺蛳河 I 号中桥施工时需考虑沪陕高速紧急停车带交通安全。三、跨沪陕高速公路保通疏导方案跨沪陕高速公路交叉作业施工成为影响沪陕高速公路交通的重点，为将施工给沪陕高速公路带来的干扰降到最小，...
