罐体外壁保温方案

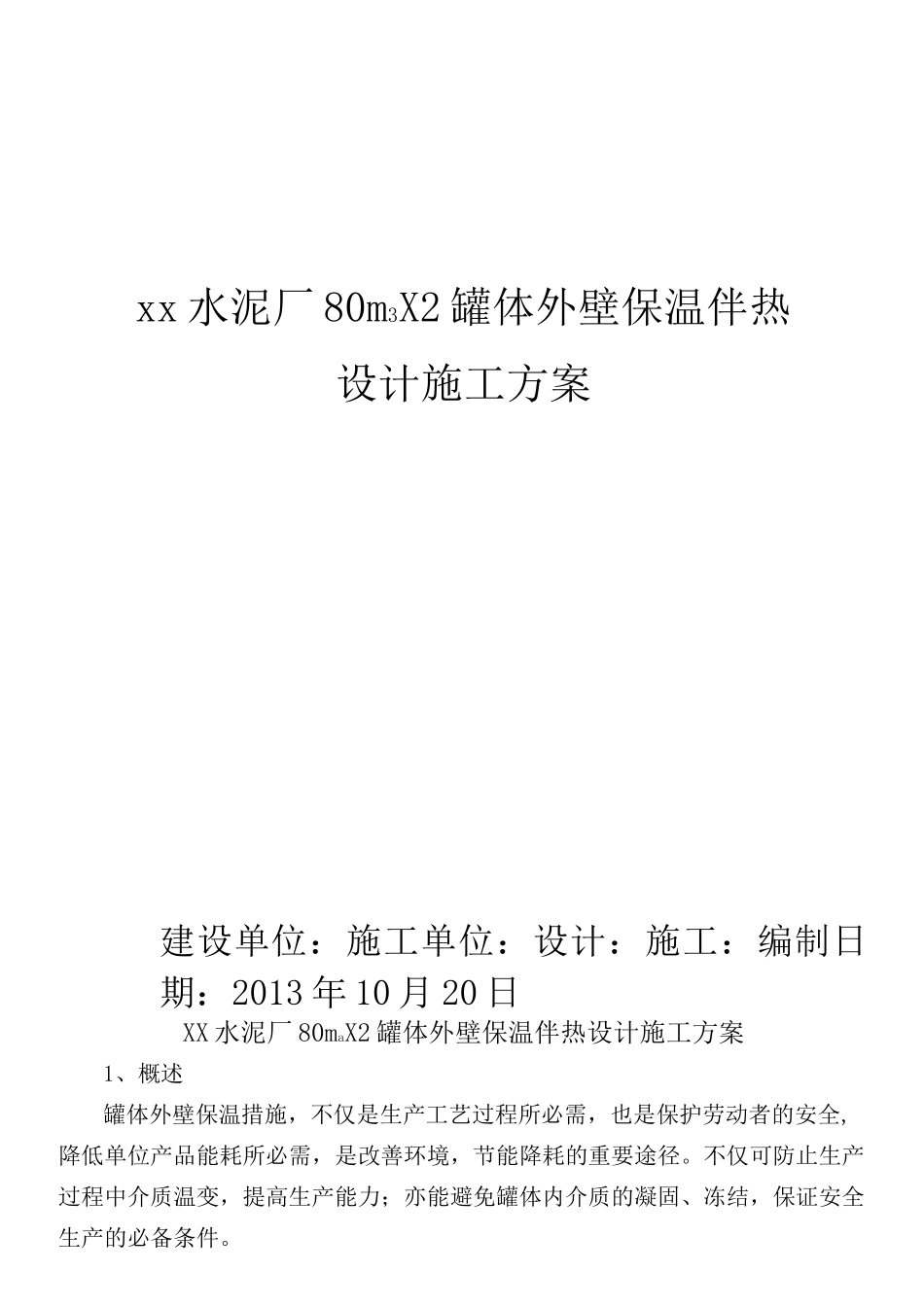

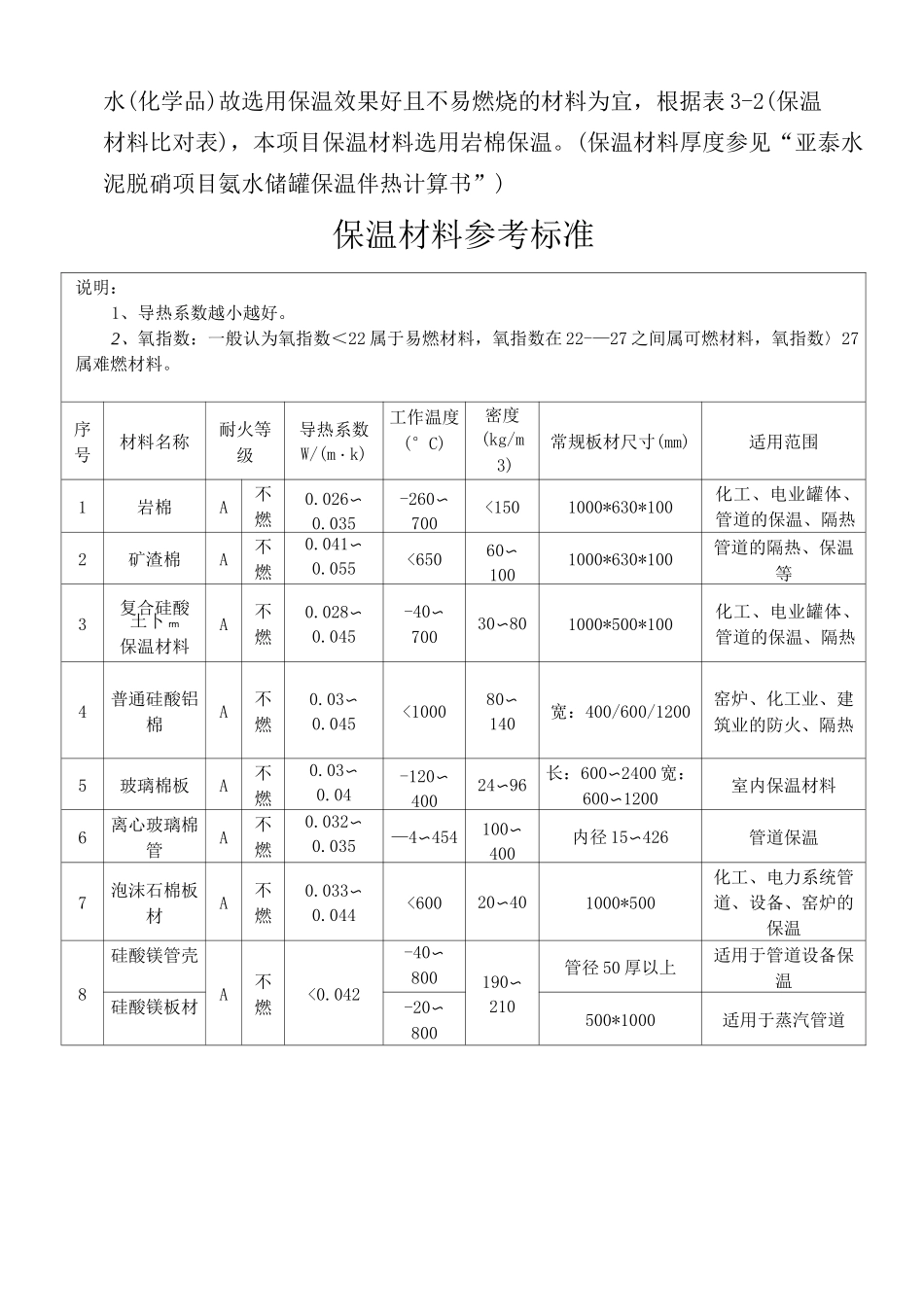

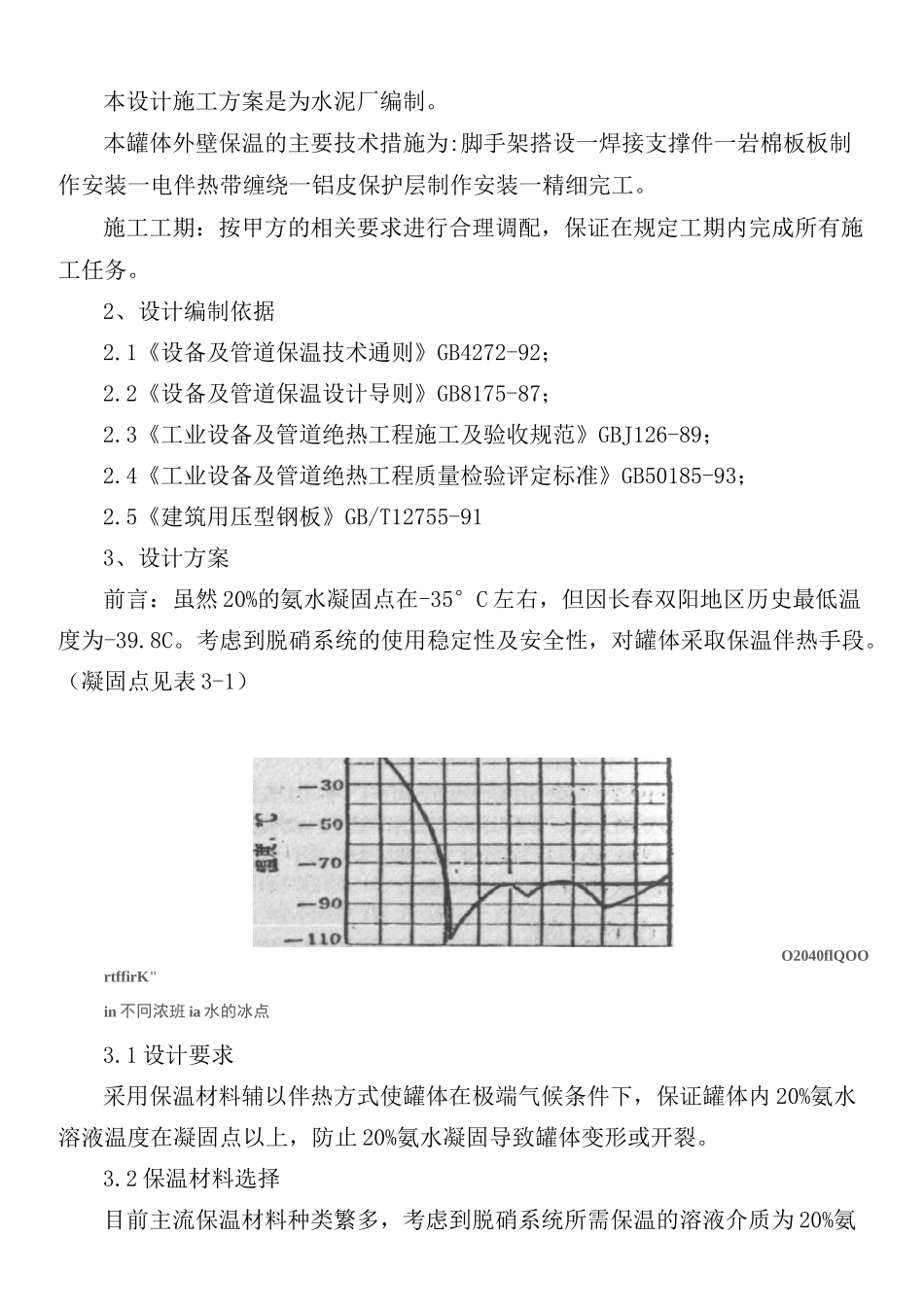

xx 水泥厂 80m3X2 罐体外壁保温伴热设计施工方案建设单位：施工单位：设计：施工：编制日期：2013 年 10 月 20 日XX 水泥厂 80maX2 罐体外壁保温伴热设计施工方案1、概述罐体外壁保温措施，不仅是生产工艺过程所必需，也是保护劳动者的安全,降低单位产品能耗所必需，是改善环境，节能降耗的重要途径。不仅可防止生产过程中介质温变，提高生产能力；亦能避免罐体内介质的凝固、冻结，保证安全生产的必备条件。本设计施工方案是为水泥厂编制。本罐体外壁保温的主要技术措施为:脚手架搭设一焊接支撑件一岩棉板板制作安装一电伴热带缠绕一铝皮保护层制作安装一精细完工。施工工期：按甲方的相关要求进行合理调配，保证在规定工期内完成所有施工任务。2、设计编制依据2.1《设备及管道保温技术通则》GB4272-92；2.2《设备及管道保温设计导则》GB8175-87；2.3《工业设备及管道绝热工程施工及验收规范》GBJ126-89；2.4《工业设备及管道绝热工程质量检验评定标准》GB50185-93；2.5《建筑用压型钢板》GB/T12755-913、设计方案前言：虽然 20%的氨水凝固点在-35°C 左右，但因长春双阳地区历史最低温度为-39.8C。考虑到脱硝系统的使用稳定性及安全性，对罐体采取保温伴热手段。（凝固点见表 3-1）O2040flQOOrtffirK"in 不冋浓班 ia 水的冰点3.1 设计要求采用保温材料辅以伴热方式使罐体在极端气候条件下，保证罐体内 20%氨水溶液温度在凝固点以上，防止 20%氨水凝固导致罐体变形或开裂。3.2 保温材料选择目前主流保温材料种类繁多，考虑到脱硝系统所需保温的溶液介质为 20%氨水(化学品)故选用保温效果好且不易燃烧的材料为宜，根据表 3-2(保温材料比对表)，本项目保温材料选用岩棉保温。(保温材料厚度参见“亚泰水泥脱硝项目氨水储罐保温伴热计算书”)保温材料参考标准说明：1、导热系数越小越好。2、氧指数：一般认为氧指数＜22 属于易燃材料，氧指数在 22-—27 之间属可燃材料，氧指数〉27属难燃材料。序号材料名称耐火等级导热系数W/(m・k)工作温度(°C)密度(kg/m3)常规板材尺寸(mm)适用范围1岩棉A不燃0.026〜0.035-260〜700<1501000*630*100化工、电业罐体、管道的保温、隔热2矿渣棉A不燃0.041〜0.055<65060〜1001000*630*100管道的隔热、保温等3复合硅酸土卜 rm保温材料A不燃0.028〜0.045-40〜70030〜801000*500*100化工、电业罐体、管道的保温、隔热4普通硅酸铝棉A不燃0.03〜0.045<100080〜140宽：400/600/1200窑炉、化工业、...
