定向钻专项施工方案

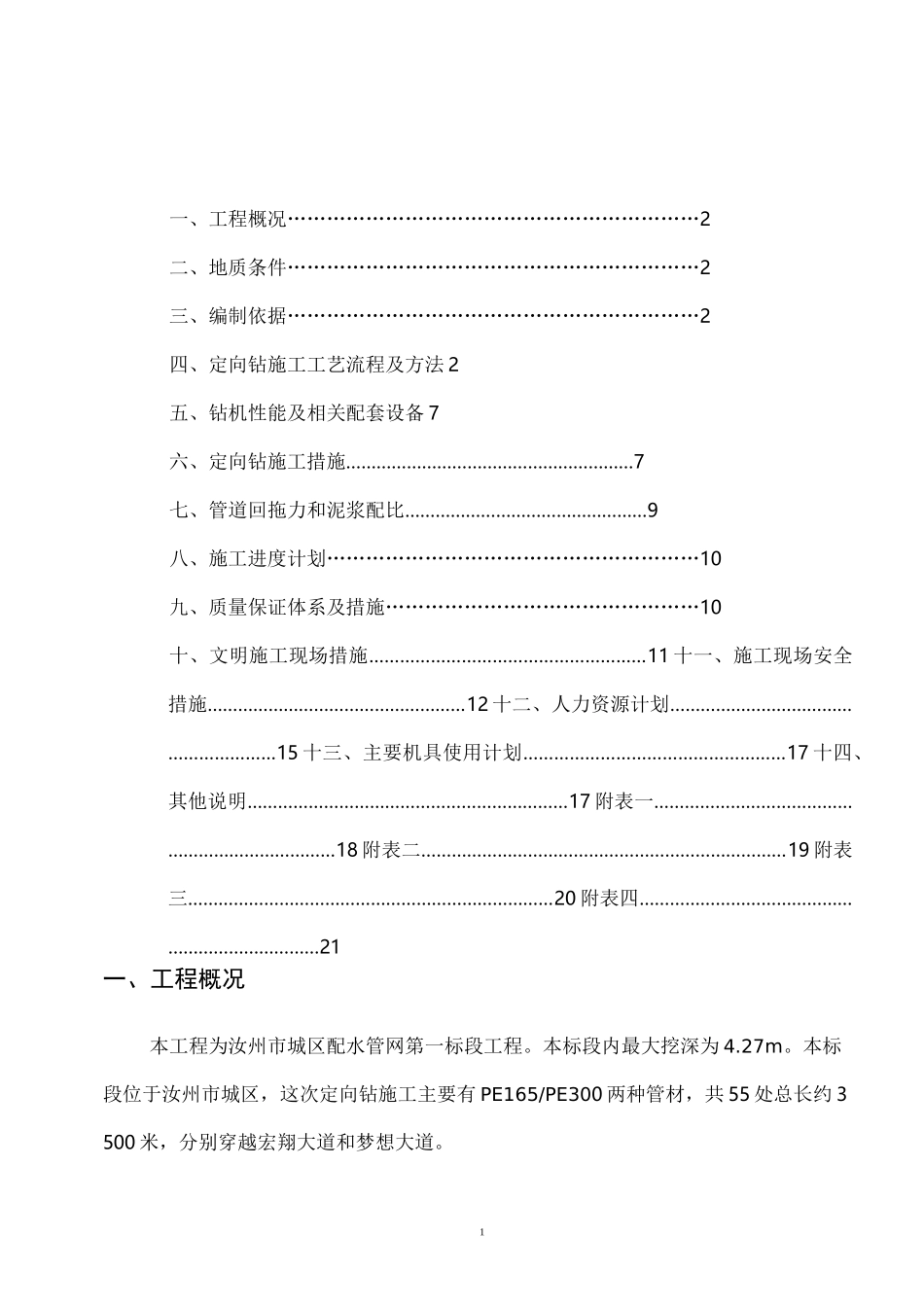

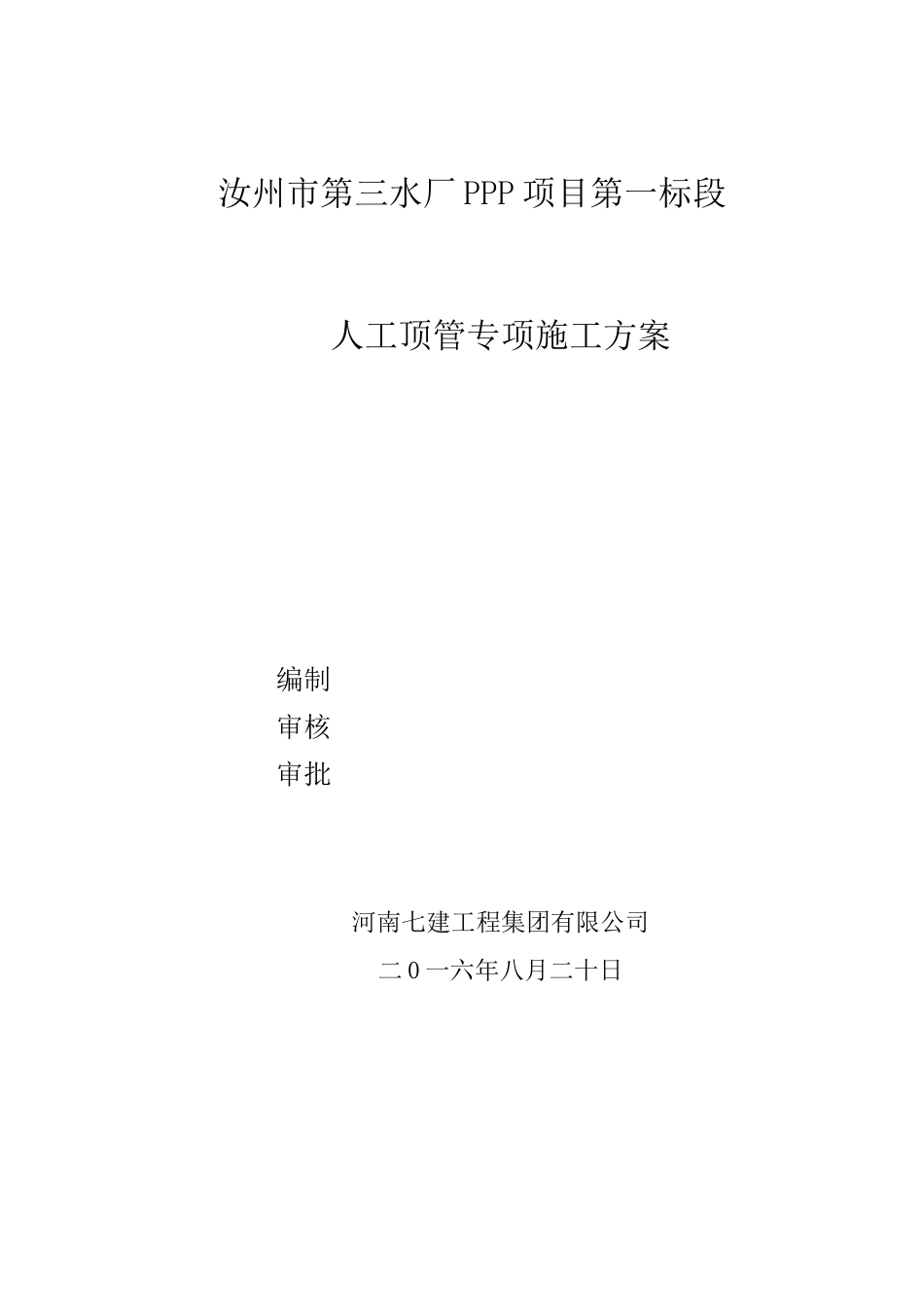

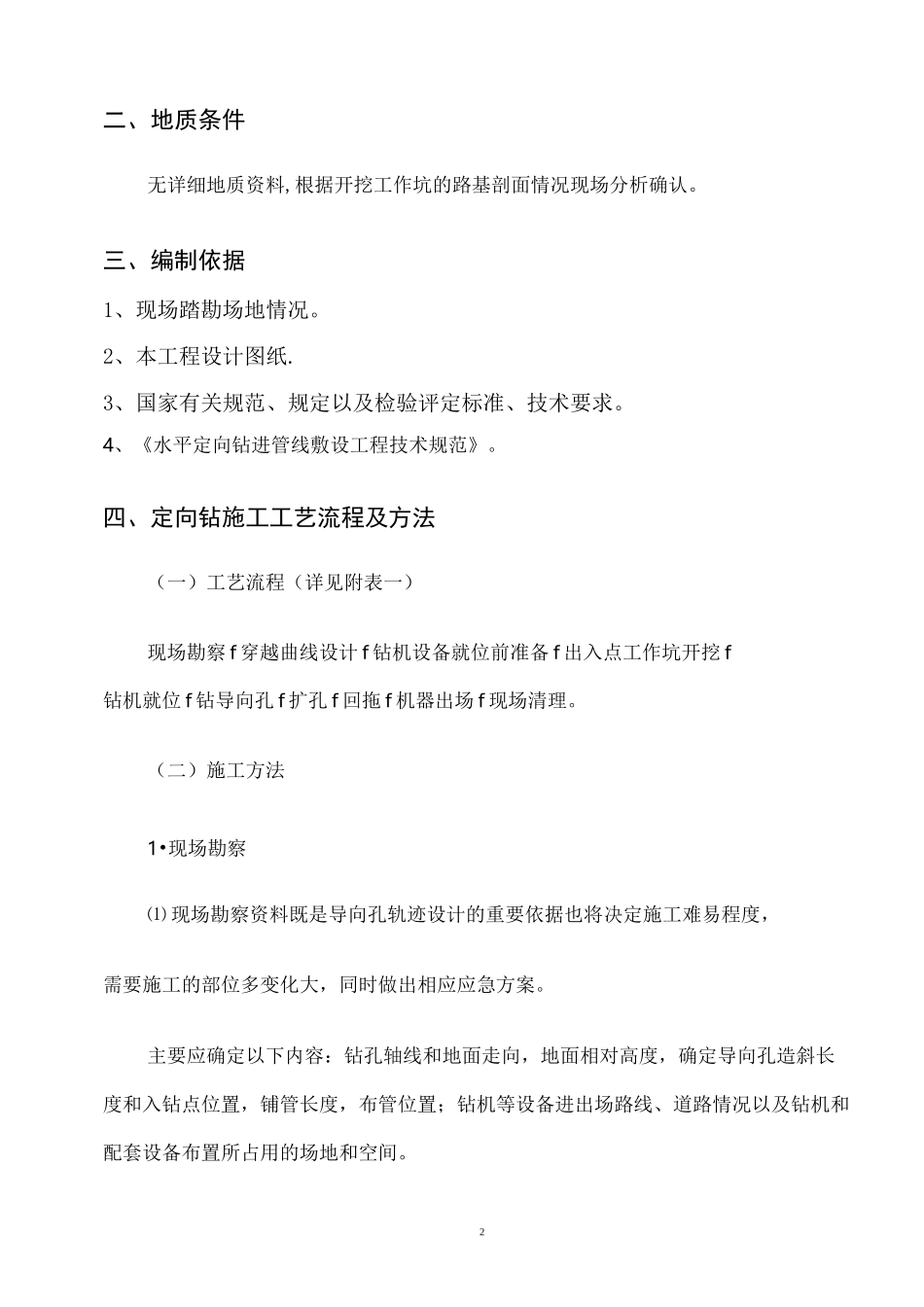

汝州市第三水厂 PPP 项目第一标段人工顶管专项施工方案编制审核审批河南七建工程集团有限公司二 0 一六年八月二十日1一、工程概况………………………………………………………2二、地质条件………………………………………………………2三、编制依据………………………………………………………2四、定向钻施工工艺流程及方法 2五、钻机性能及相关配套设备 7六、定向钻施工措施…………………………………………………7七、管道回拖力和泥浆配比…………………………………………9八、施工进度计划…………………………………………………10九、质量保证体系及措施…………………………………………10十、文明施工现场措施………………………………………………11 十一、施工现场安全措施……………………………………………12 十二、人力资源计划…………………………………………………15 十三、主要机具使用计划……………………………………………17 十四、其他说明………………………………………………………17 附表一………………………………………………………………18 附表二………………………………………………………………19 附表三………………………………………………………………20 附表四………………………………………………………………21一、工程概况本工程为汝州市城区配水管网第一标段工程。本标段内最大挖深为 4.27m。本标段位于汝州市城区，这次定向钻施工主要有 PE165/PE300 两种管材，共 55 处总长约 3500 米，分别穿越宏翔大道和梦想大道。2二、地质条件无详细地质资料,根据开挖工作坑的路基剖面情况现场分析确认。三、编制依据1、现场踏勘场地情况。2、本工程设计图纸.3、国家有关规范、规定以及检验评定标准、技术要求。4、《水平定向钻进管线敷设工程技术规范》。四、定向钻施工工艺流程及方法（一）工艺流程（详见附表一）现场勘察 f 穿越曲线设计 f 钻机设备就位前准备 f 出入点工作坑开挖 f钻机就位 f 钻导向孔 f 扩孔 f 回拖 f 机器出场 f 现场清理。（二）施工方法1•现场勘察⑴ 现场勘察资料既是导向孔轨迹设计的重要依据也将决定施工难易程度，需要施工的部位多变化大，同时做出相应应急方案。主要应确定以下内容：钻孔轴线和地面走向，地面相对高度，确定导向孔造斜长度和入钻点位置，铺管长度，布管位置；钻机等设备进出场路线、道路情况以及钻机和配套设备布置...
