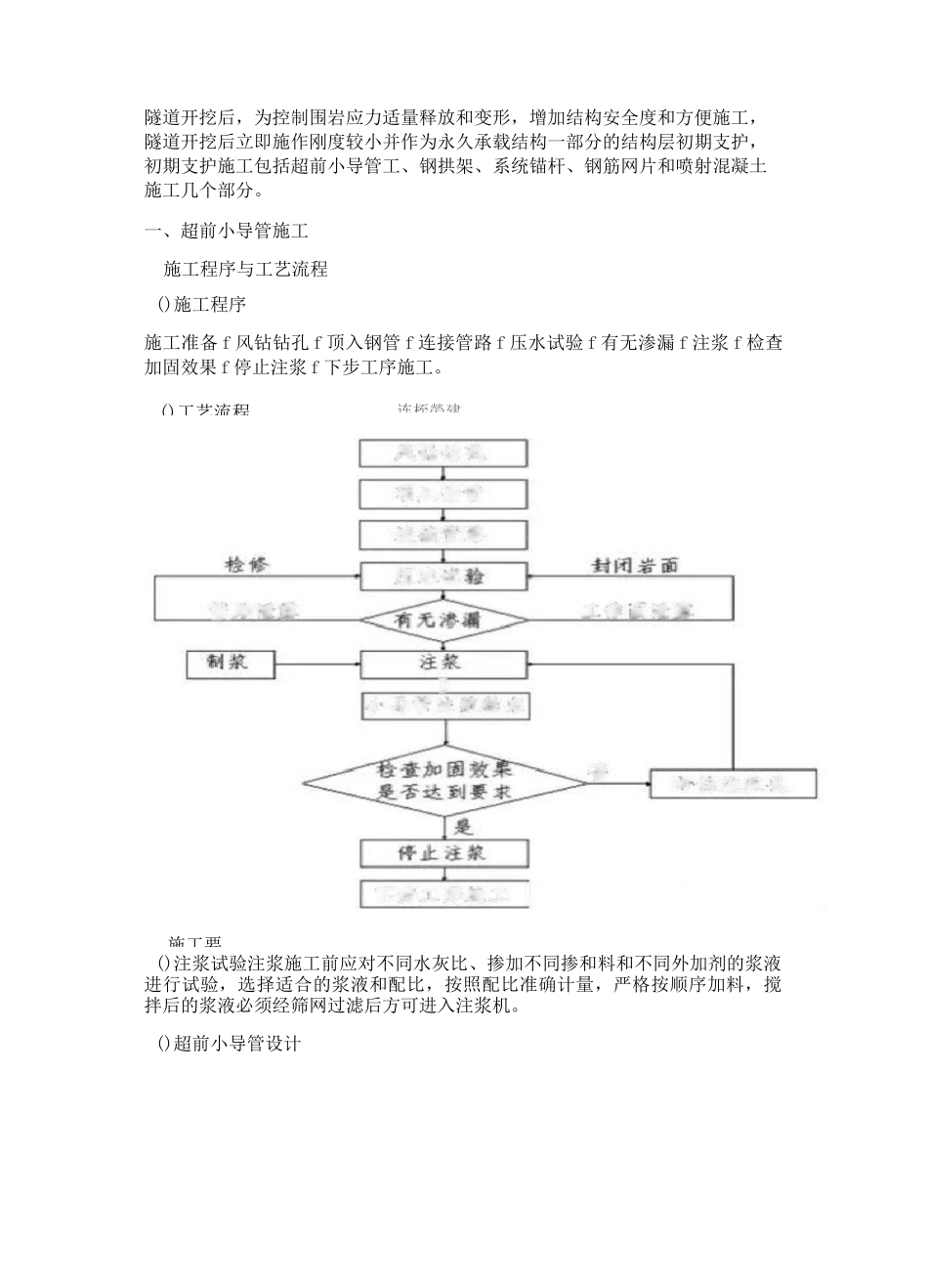

()工艺流程否下步工序施工!连桎勞建os 入啊董?!牯注浆孔压木试囊路甩錚X#記港髀凤牯鮎孔I小异管逢浆持束施工要隧道开挖后,为控制围岩应力适量释放和变形,增加结构安全度和方便施工,隧道开挖后立即施作刚度较小并作为永久承载结构一部分的结构层初期支护,初期支护施工包括超前小导管工、钢拱架、系统锚杆、钢筋网片和喷射混凝土施工几个部分。一、超前小导管施工施工程序与工艺流程()施工程序施工准备 f 风钻钻孔 f 顶入钢管 f 连接管路 f 压水试验 f 有无渗漏 f 注浆 f 检查加固效果 f 停止注浆 f 下步工序施工。()注浆试验注浆施工前应对不同水灰比、掺加不同掺和料和不同外加剂的浆液进行试验,选择适合的浆液和配比,按照配比准确计量,严格按顺序加料,搅拌后的浆液必须经筛网过滤后方可进入注浆机。()超前小导管设计■: '1fT厂 V尸i Fi5』①严臨翳筠钢筋加劲箍,管壁上每隔梅花型不钻孔。小导管构造见下图。小导管前端做成尖锥形,尾部焊接 0钻眼,眼孔直径为,尾部长度超前小导管配合型钢或格栅钢架使用,应用于隧道w、v 级围岩拱部超前注浆预支护,其纵向搭接长度I 型、II 型超前小导管不小于,III 型超前小导管不小于。()小导管的制作小导管安装测量放样,在设计孔位上做好标记,用风动凿岩机钻孔,孔径较设计导管管径大〜。成孔后,将小导管按设计要求插入孔中,或用凿岩机直接将小导管从型钢钢架上部、中部打入,钢管顶入钻孔长度三管长,顶管至设计孔深后,将孔口用水泥一水玻璃胶泥将钢花管与孔壁之间的缝隙封堵。外露支撑于开挖面后方的钢架上,与钢架共同组成预支护体系。序号项目允许偏差1方向角2a2孔口距土 50mm3孔深+30^0mm应按照设计要求选择单液浆或双液浆。按试验阶段确定的浆液配合比进行拌合,注浆前先喷射混凝土〜厚封闭掌子面,形成止浆盘。注浆前先冲洗管内沉积物,浆液先稀后浓,由下至上顺序进行。单孔注浆压力注达到设计要求值,持续注浆;且进浆速度为开始进浆速度的或进浆量达到设计进浆量的及以上时注浆方可结束,注浆结束后管内灌入水泥砂浆封口。注浆施工中认真填写注浆记录,随时分析和改进作业,并注意观察施工支护工作面的状态。注浆参数应根据注浆试验结果及现场情况调整。注浆参数可参照以下数据进行选择;注浆压力一般为〜;浆液初凝时间一般为〜。注浆异常现象处理串浆时及时堵塞串浆孔。泵压突然升高时,可能发生堵管,应停机检查。进浆量很大,压力长时间不升高,应重...
