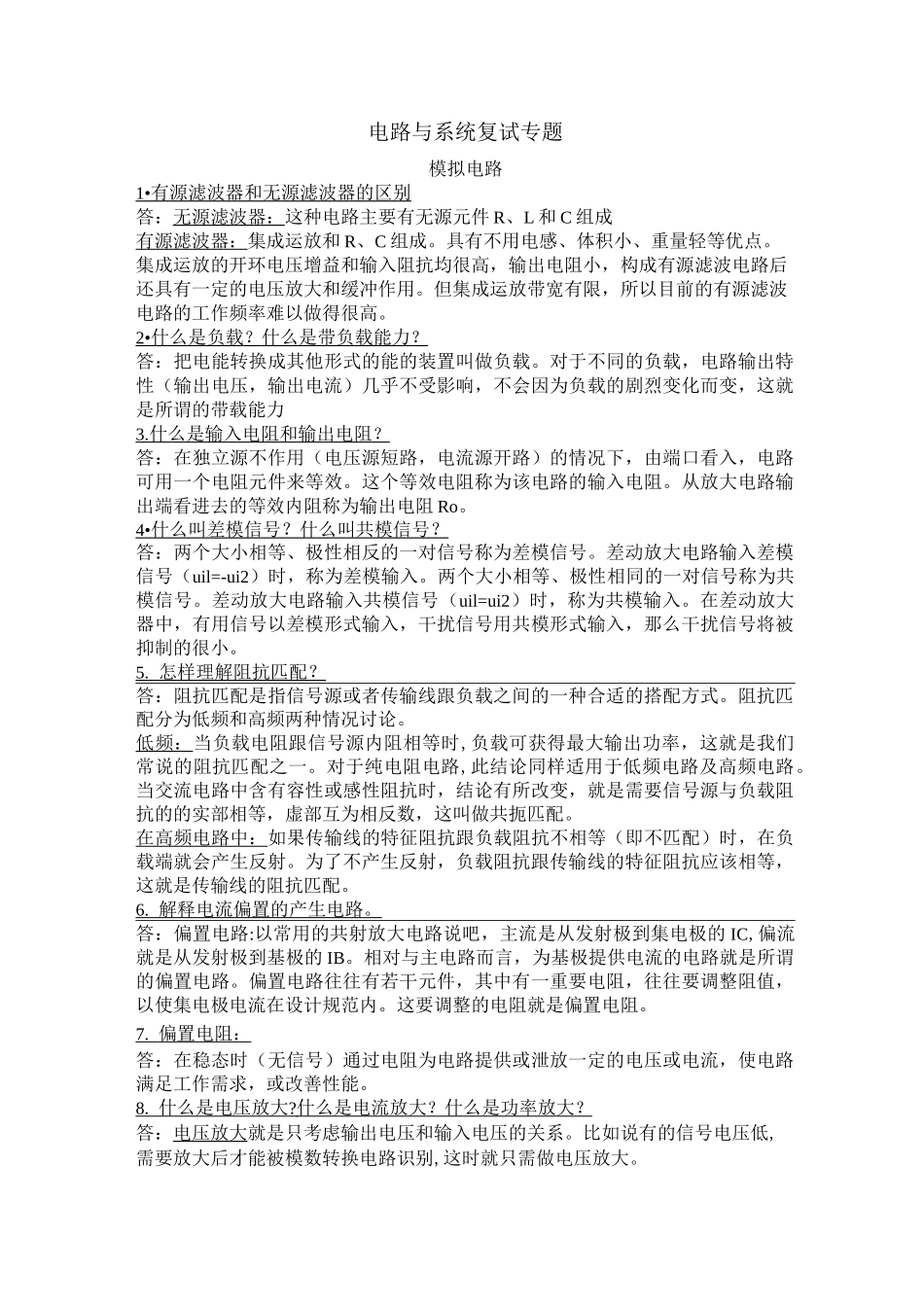

电路与系统复试专题模拟电路1• 有源滤波器和无源滤波器的区别 答:无源滤波器:这种电路主要有无源元件 R、L 和 C 组成有源滤波器:集成运放和 R、C 组成。具有不用电感、体积小、重量轻等优点。集成运放的开环电压增益和输入阻抗均很高,输出电阻小,构成有源滤波电路后还具有一定的电压放大和缓冲作用。但集成运放带宽有限,所以目前的有源滤波电路的工作频率难以做得很高。2• 什么是负载 ? 什么是带负载能力 ? 答:把电能转换成其他形式的能的装置叫做负载。对于不同的负载,电路输出特性(输出电压,输出电流)几乎不受影响,不会因为负载的剧烈变化而变,这就是所谓的带载能力3. 什么是输入电阻和输出电阻 ? 答:在独立源不作用(电压源短路,电流源开路)的情况下,由端口看入,电路可用一个电阻元件来等效。这个等效电阻称为该电路的输入电阻。从放大电路输出端看进去的等效内阻称为输出电阻 Ro。4• 什么叫差模信号?什么叫共模信号? 答:两个大小相等、极性相反的一对信号称为差模信号。差动放大电路输入差模信号(uil=-ui2)时,称为差模输入。两个大小相等、极性相同的一对信号称为共模信号。差动放大电路输入共模信号(uil=ui2)时,称为共模输入。在差动放大器中,有用信号以差模形式输入,干扰信号用共模形式输入,那么干扰信号将被抑制的很小。5. 怎样理解阻抗匹配? 答:阻抗匹配是指信号源或者传输线跟负载之间的一种合适的搭配方式。阻抗匹配分为低频和高频两种情况讨论。低频:当负载电阻跟信号源内阻相等时,负载可获得最大输出功率,这就是我们常说的阻抗匹配之一。对于纯电阻电路,此结论同样适用于低频电路及高频电路。当交流电路中含有容性或感性阻抗时,结论有所改变,就是需要信号源与负载阻抗的的实部相等,虚部互为相反数,这叫做共扼匹配。在高频电路中:如果传输线的特征阻抗跟负载阻抗不相等(即不匹配)时,在负载端就会产生反射。为了不产生反射,负载阻抗跟传输线的特征阻抗应该相等,这就是传输线的阻抗匹配。6. 解释电流偏置的产生电路。 答:偏置电路:以常用的共射放大电路说吧,主流是从发射极到集电极的 IC,偏流就是从发射极到基极的 IB。相对与主电路而言,为基极提供电流的电路就是所谓的偏置电路。偏置电路往往有若干元件,其中有一重要电阻,往往要调整阻值,以使集电极电流在设计规范内。这要调整的电阻就是偏置电阻。7. 偏置电阻: 答:在稳态时(无信号)通过电阻为...
