20种开关电源拓扑的优缺点对比

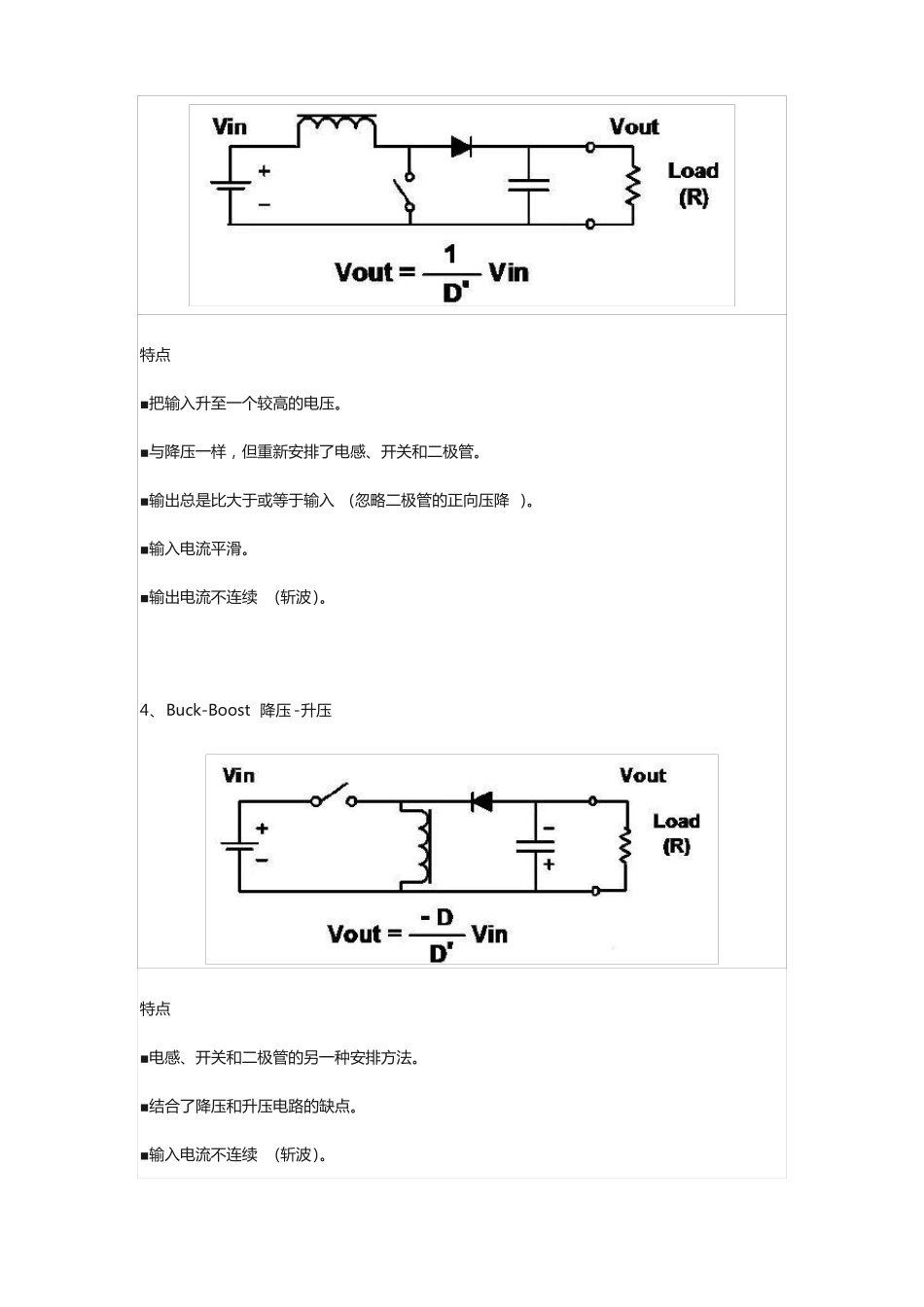

20 种开关电源拓扑的优缺点对比！1、基本名词常见的基本拓扑结构■Buck 降压■Boost 升压■Buck-Boost 降压-升压■Flyback 反激■Forward 正激■Two-Transistor Forward双晶体管正激■Push-Pull 推挽■Half Bridge 半桥■Full Bridge 全桥■SEPIC■C’uk基本的脉冲宽度调制波形这些拓扑结构都与开关式电路有关。基本的脉冲宽度调制波形定义如下：2、Buck 降压特点■把输入降至一个较低的电压。■可能是最简单的电路。■电感 /电容滤波器滤平开关后的方波。■输出总是小于或等于输入。■输入电流不连续(斩波)。■输出电流平滑。3、Boost 升压特点■把输入升至一个较高的电压。■与降压一样，但重新安排了电感、开关和二极管。■输出总是比大于或等于输入(忽略二极管的正向压降 )。■输入电流平滑。■输出电流不连续(斩波)。4、Buck-Boost 降压 -升压特点■电感、开关和二极管的另一种安排方法。■结合了降压和升压电路的缺点。■输入电流不连续(斩波)。■输出电流也不连续(斩波)。■输出总是与输入反向(注意电容的极性 )，但是幅度可以小于或大于输入。■“反激”变换器实际是降压-升压电路隔离（变压器耦合）形式。5、Flyback 反激特点■如降压 -升压电路一样工作，但是电感有两个绕组，而且同时作为变压器和电感。■输出可以为正或为负，由线圈和二极管的极性决定。■输出电压可以大于或小于输入电压，由变压器的匝数比决定。■这是隔离拓扑结构中最简单的■增加次级绕组和电路可以得到多个输出。6、Forward 正激特点■降压电路的变压器耦合形式。■不连续的输入电流，平滑的输出电流。■因为采用变压器，输出可以大于或小于输入，可以是任何极性。■增加次级绕组和电路可以获得多个输出。■在每个开关周期中必须对变压器磁芯去磁。常用的做法是增加一个与初级绕组匝数相同的绕组。■在开关接通阶段存储在初级电感中的能量，在开关断开阶段通过另外的绕组和二极管释放。7、Two-Transistor Forward双晶体管正激特点■两个开关同时工作。■开关断开时，存储在变压器中的能量使初级的极性反向，使二极管导通。■主要优点：■每个开关上的电压永远不会超过输入电压。■无需对绕组磁道复位。8、Push-Pull 推挽特点■开关（ FET）的驱动不同相，进行脉冲宽度调制（PWM）以调节输出电压。■良好的变压器磁芯利用率---在两个半周期中都传输功率。■全波拓扑结构 ,所以输出纹波频率是变压器频率的两倍。■施加在 FET 上的电压...
