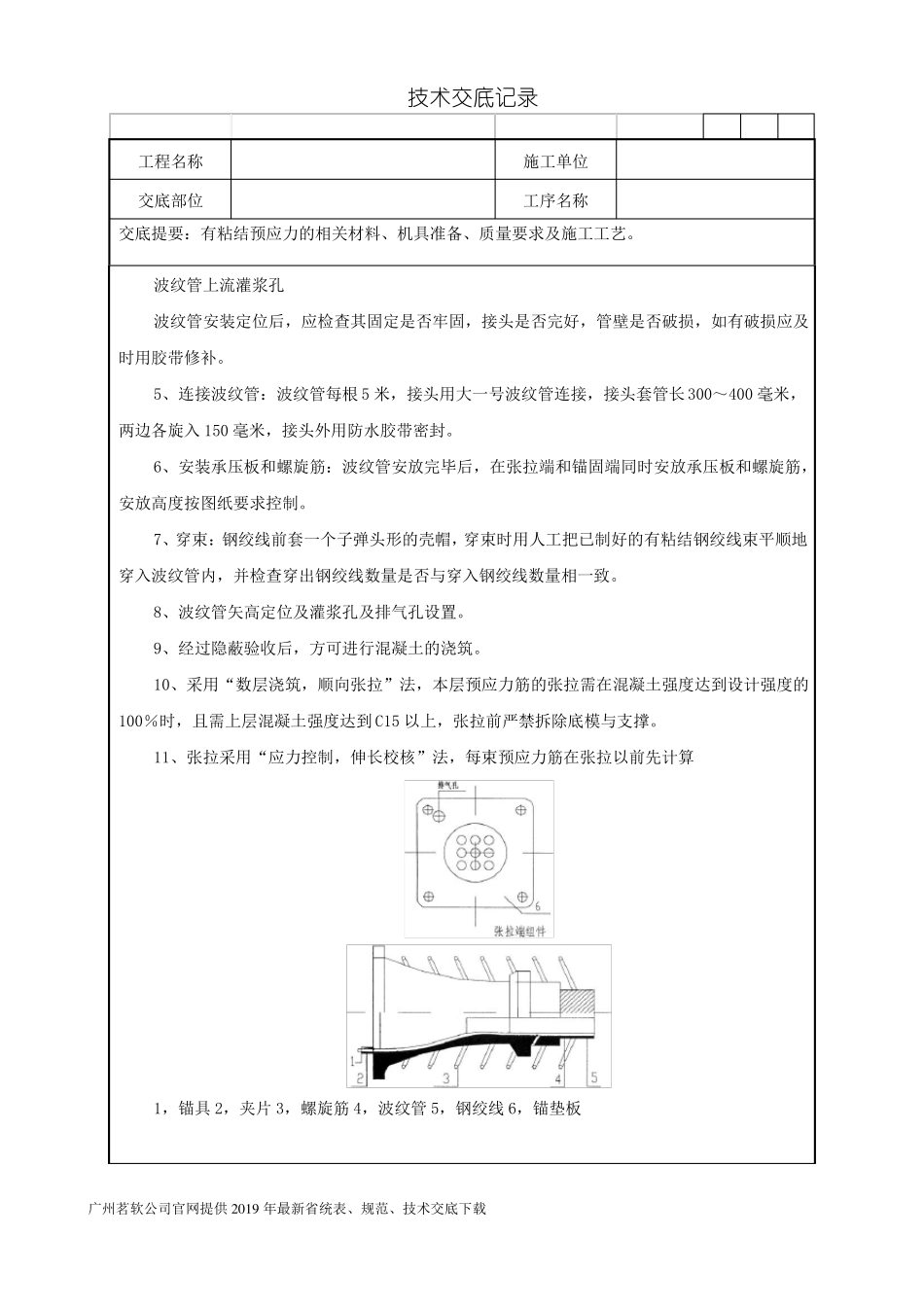

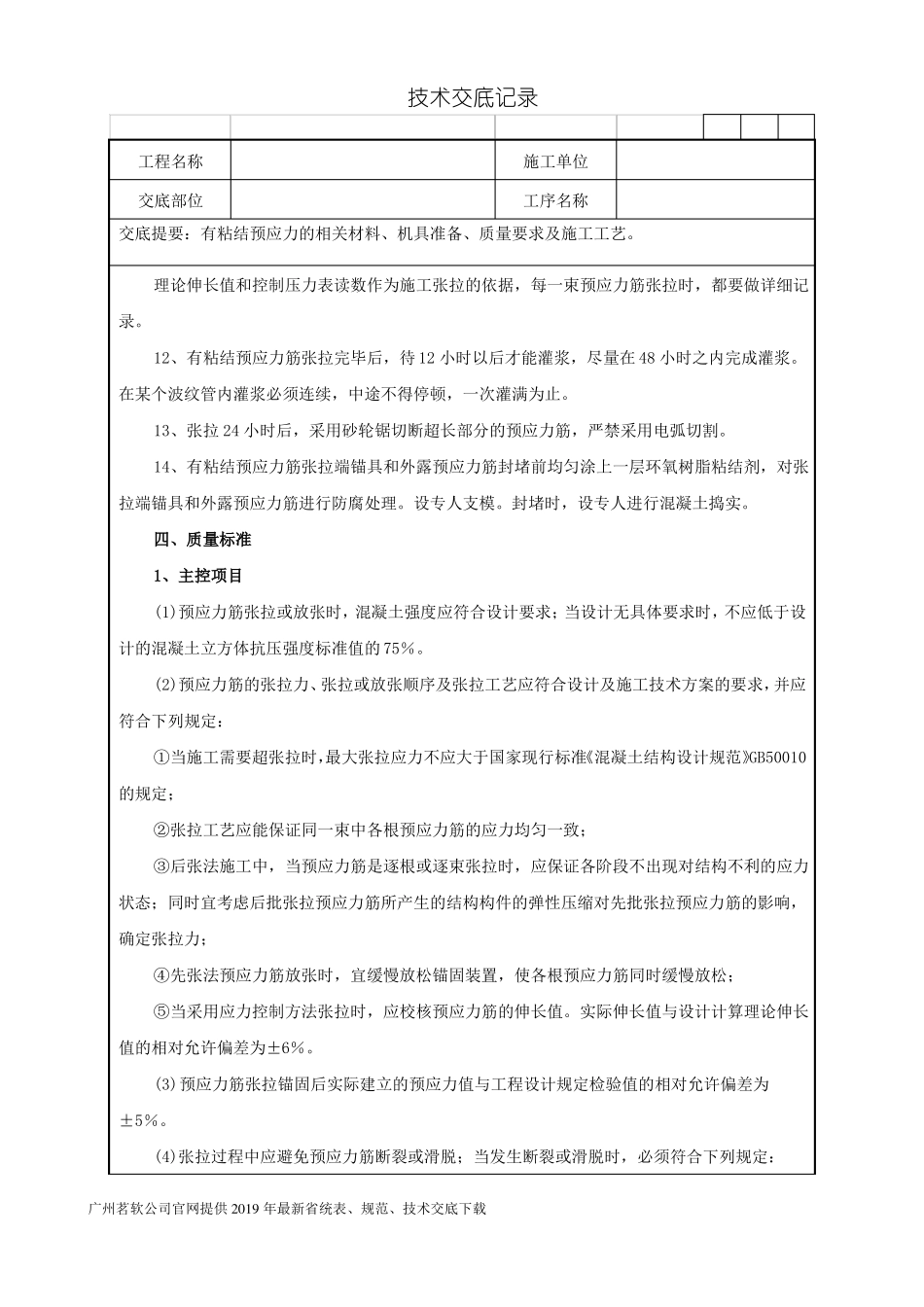

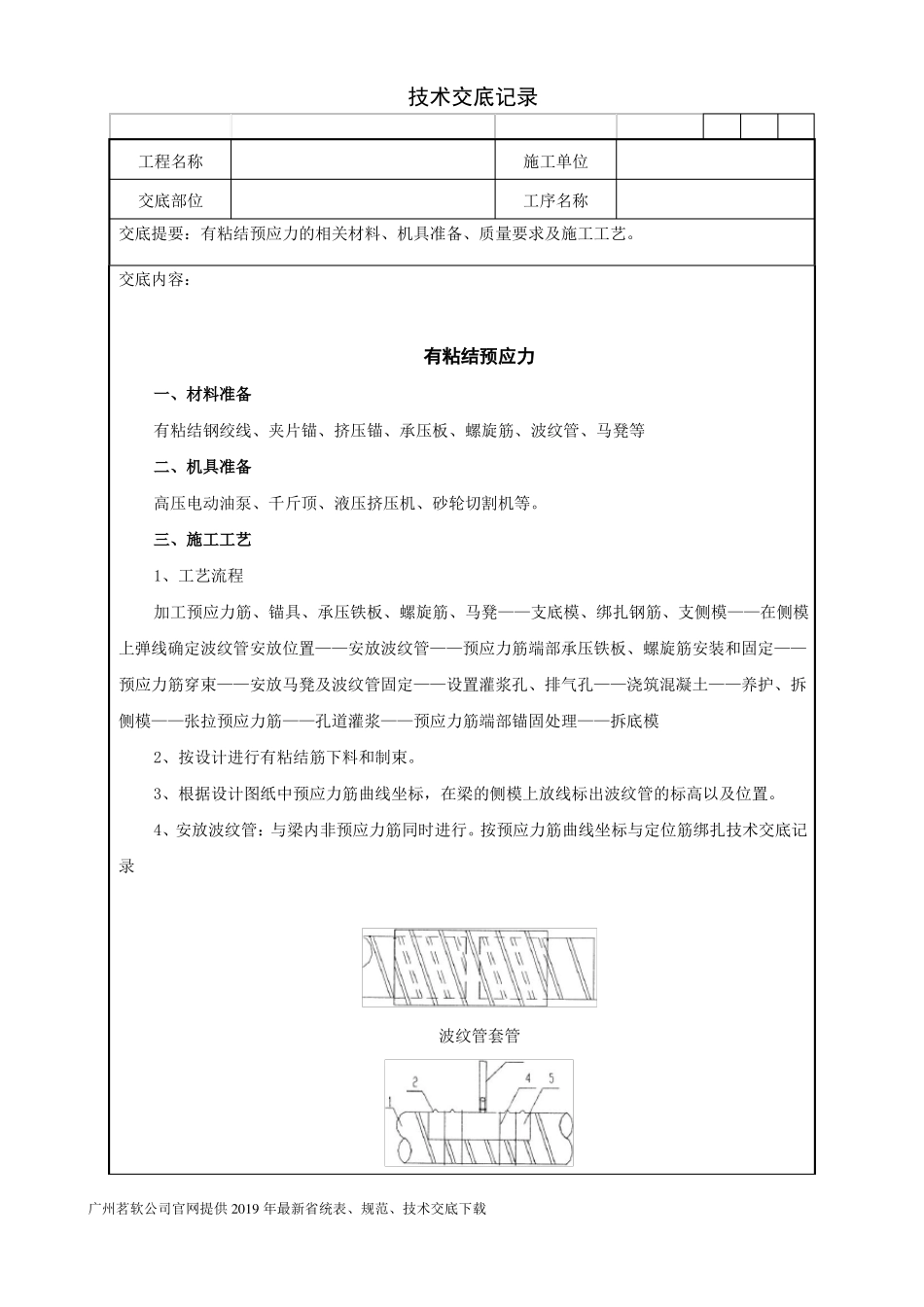

技术交底记录工程名称交底部位施工单位工序名称交底提要：有粘结预应力的相关材料、机具准备、质量要求及施工工艺。交底内容：有粘结预应力一、材料准备有粘结钢绞线、夹片锚、挤压锚、承压板、螺旋筋、波纹管、马凳等二、机具准备高压电动油泵、千斤顶、液压挤压机、砂轮切割机等。三、施工工艺1、工艺流程加工预应力筋、锚具、承压铁板、螺旋筋、马凳——支底模、绑扎钢筋、支侧模——在侧模上弹线确定波纹管安放位置——安放波纹管——预应力筋端部承压铁板、螺旋筋安装和固定——预应力筋穿束——安放马凳及波纹管固定——设置灌浆孔、排气孔——浇筑混凝土——养护、拆侧模——张拉预应力筋——孔道灌浆——预应力筋端部锚固处理——拆底模2、按设计进行有粘结筋下料和制束。3、根据设计图纸中预应力筋曲线坐标，在梁的侧模上放线标出波纹管的标高以及位置。4、安放波纹管：与梁内非预应力筋同时进行。按预应力筋曲线坐标与定位筋绑扎技术交底记录波纹管套管广州茗软公司官网提供 2019 年最新省统表、规范、技术交底下载技术交底记录工程名称交底部位施工单位工序名称交底提要：有粘结预应力的相关材料、机具准备、质量要求及施工工艺。波纹管上流灌浆孔波纹管安装定位后，应检查其固定是否牢固，接头是否完好，管壁是否破损，如有破损应及时用胶带修补。5、连接波纹管：波纹管每根 5 米，接头用大一号波纹管连接，接头套管长 300～400 毫米，两边各旋入 150 毫米，接头外用防水胶带密封。6、安装承压板和螺旋筋：波纹管安放完毕后，在张拉端和锚固端同时安放承压板和螺旋筋，安放高度按图纸要求控制。7、穿束：钢绞线前套一个子弹头形的壳帽，穿束时用人工把已制好的有粘结钢绞线束平顺地穿入波纹管内，并检查穿出钢绞线数量是否与穿入钢绞线数量相一致。8、波纹管矢高定位及灌浆孔及排气孔设置。9、经过隐蔽验收后，方可进行混凝土的浇筑。10、采用“数层浇筑，顺向张拉”法，本层预应力筋的张拉需在混凝土强度达到设计强度的100％时，且需上层混凝土强度达到 C15 以上，张拉前严禁拆除底模与支撑。11、张拉采用“应力控制，伸长校核”法，每束预应力筋在张拉以前先计算1，锚具 2，夹片 3，螺旋筋 4，波纹管 5，钢绞线 6，锚垫板广州茗软公司官网提供 2019 年最新省统表、规范、技术交底下载技术交底记录工程名称交底部位施工单位工序名称交底提要：有粘结预应力的相关材料、机具准备、质量要求及施工工艺。理论伸长值和控...
