35KV变电站工程施工组织设计方案

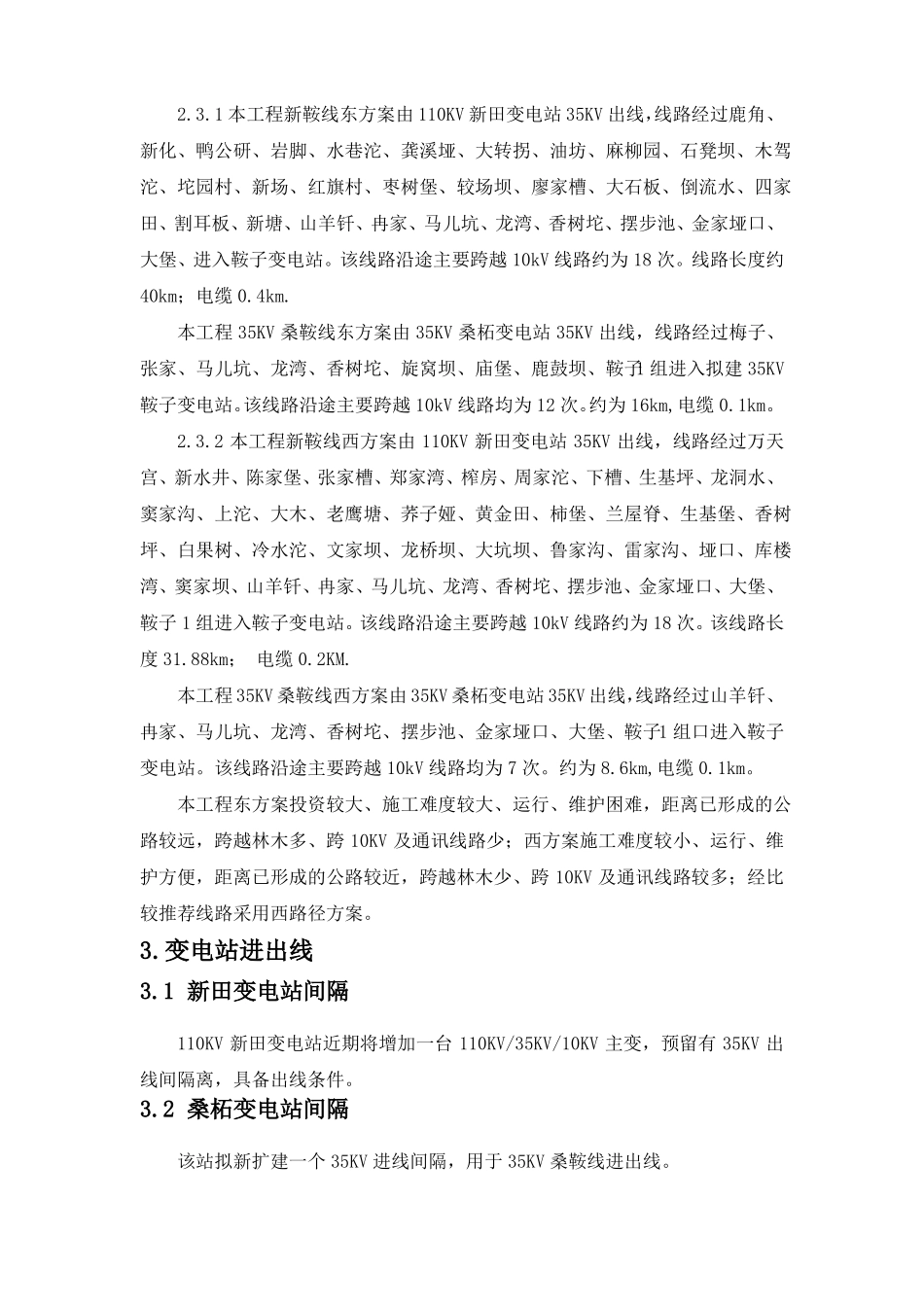

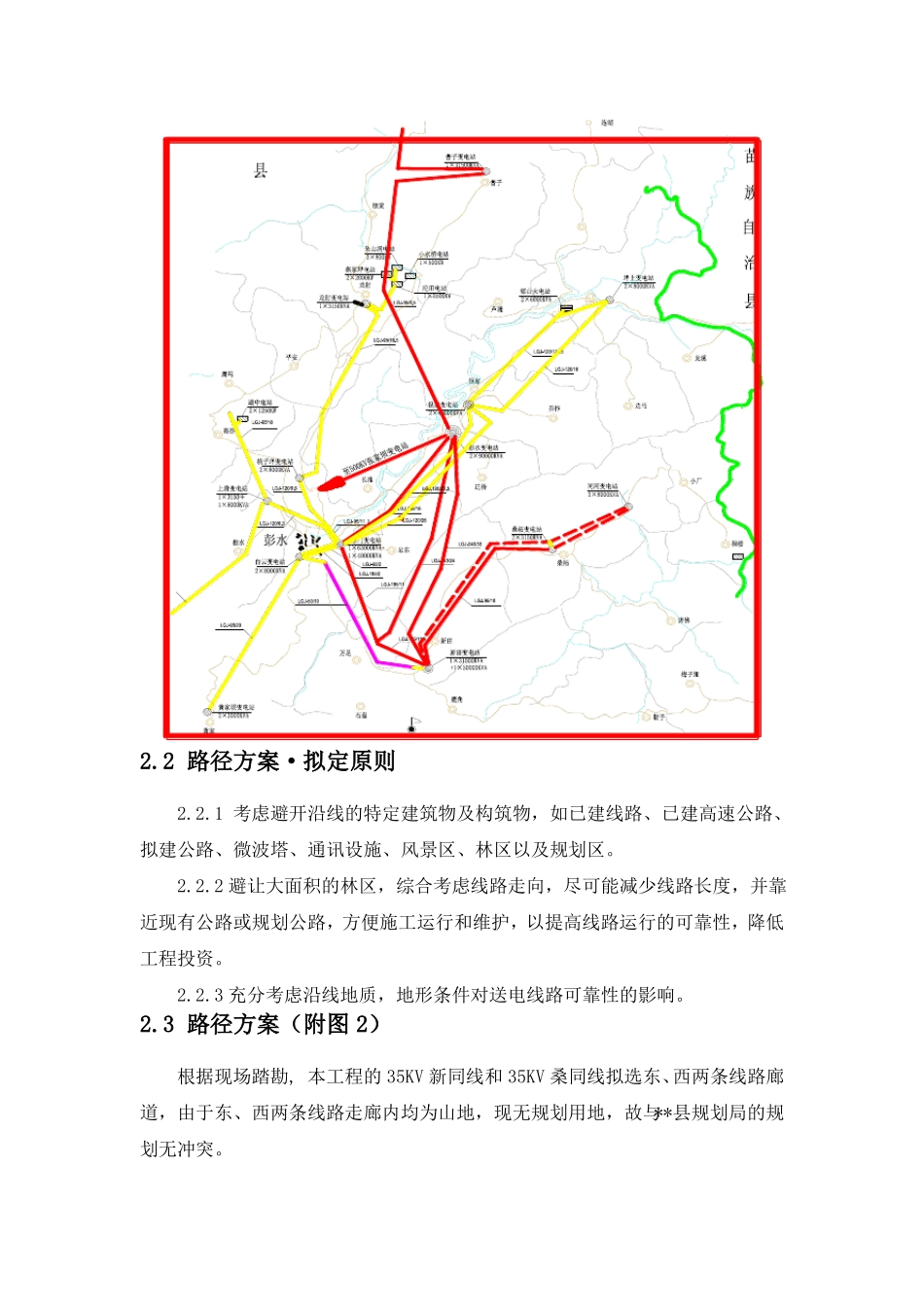

35KV 变电站工程施工组织设计方案1.编制依据及编制范围1.1 编制依据1.1.1 与**供电公司签定的勘察设计合同。1.1.2 中标通知书1.1.3 *****供电公司总体规划1.2 编制范围1.2.1 编制 35kV 鞍子变电站的 35KV 新同线（新田变-鞍子变）和 35KV 桑鞍线（桑柘变-鞍子变）的可行性研究报告。1.2.2 编制 110kV 新田站至 35kV 鞍子站光缆通信线路可行性研究报告。1.2.3 影响范围内通信线路危险和干扰影响的保护设计以及投资估算。1.3 设计水平年该工程项目以 2010 年为设计水平年。1.4 主要设计原则采用 35KV 的 410 典型设计和 79 定型标塔(交通运输困难、和人力运输较远的塔位和变电站进出线)，杆塔选用钢筋混凝土电杆和自立式双回路铁塔，绝缘子选用玻璃钢绝缘子，金具选用 GB85 版的定型金具。优化路径方案，提高线路耐雷水平。2.路径方案2.1 拟建 35kV 鞍子变电站站址情况35kV 鞍子变电站位于*****县桑柘镇大喜村一社小箐口,是**供电公司 2009年规划的 35kV 变电站，近期变电站 35kV 部分规划有 2 回进出线间隔。地理接线图：2.2 路径方案·拟定原则2.2.1 考虑避开沿线的特定建筑物及构筑物，如已建线路、已建高速公路、拟建公路、微波塔、通讯设施、风景区、林区以及规划区。2.2.2 避让大面积的林区，综合考虑线路走向，尽可能减少线路长度，并靠近现有公路或规划公路，方便施工运行和维护，以提高线路运行的可靠性，降低工程投资。2.2.3 充分考虑沿线地质，地形条件对送电线路可靠性的影响。2.3 路径方案（附图 2）根据现场踏勘, 本工程的 35KV 新同线和 35KV 桑同线拟选东、西两条线路廊道，由于东、西两条线路走廊内均为山地，现无规划用地，故与**县规划局的规划无冲突。2.3.1 本工程新鞍线东方案由 110KV 新田变电站 35KV 出线，线路经过鹿角、新化、鸭公研、岩脚、水巷沱、龚溪垭、大转拐、油坊、麻柳园、石凳坝、木驾沱、坨园村、新场、红旗村、枣树堡、较场坝、廖家槽、大石板、倒流水、四家田、割耳板、新塘、山羊钎、冉家、马儿坑、龙湾、香树坨、摆步池、金家垭口、大堡、进入鞍子变电站。该线路沿途主要跨越 10kV 线路约为 18 次。线路长度约40km；电缆 0.4km.本工程 35KV 桑鞍线东方案由 35KV 桑柘变电站 35KV 出线，线路经过梅子、张家、马儿坑、龙湾、香树坨、旋窝坝、庙堡、鹿鼓坝、鞍子1 组进入拟建 35KV鞍子变电站。该线路沿途主要跨越 10kV 线路均为 12...
