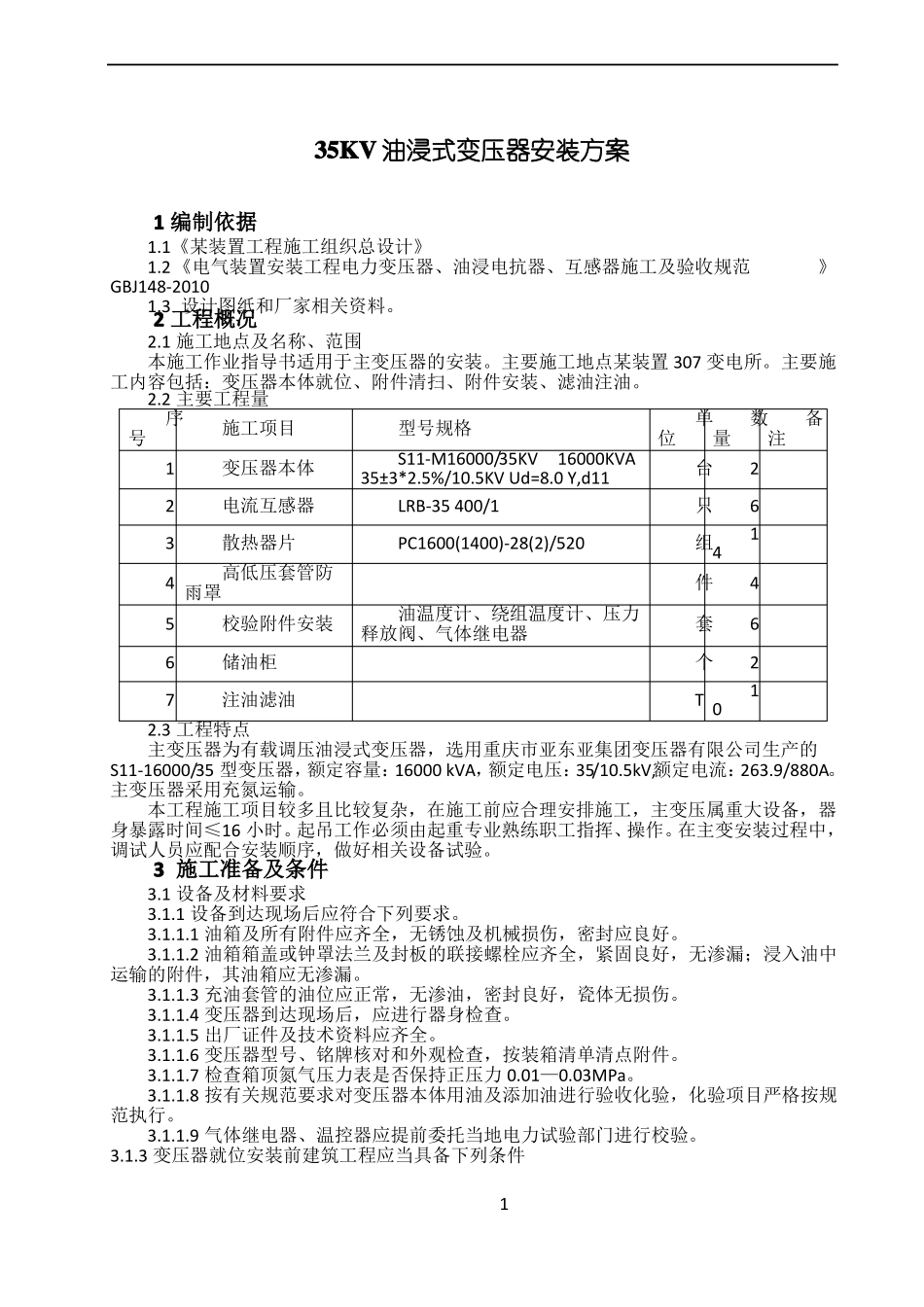

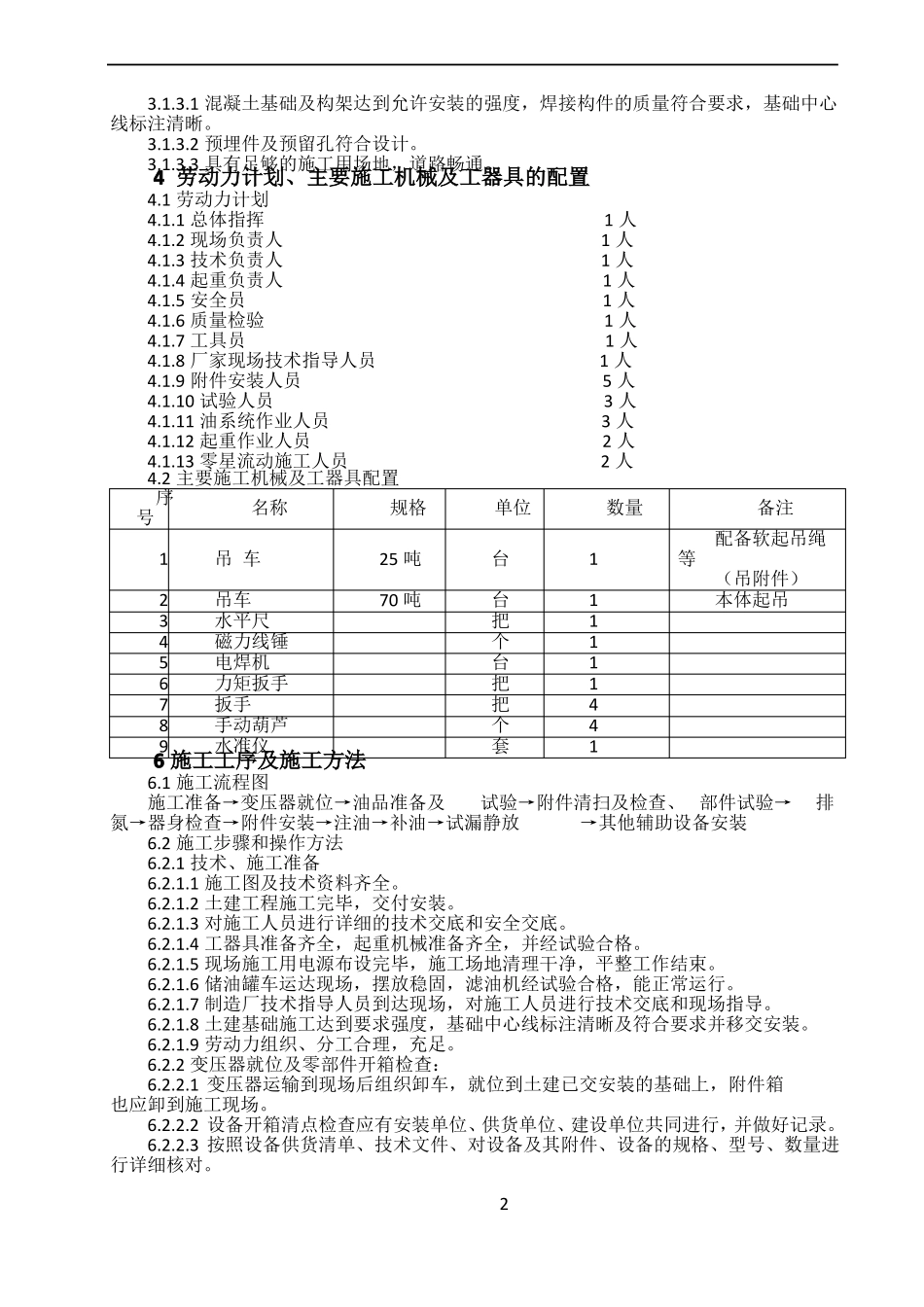

35KV 油浸式变压器安装方案1.1《某装置工程施工组织总设计》1.2《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ148-20101.3 设计图纸和厂家相关资料。2.1 施工地点及名称、范围本施工作业指导书适用于主变压器的安装。主要施工地点某装置 307 变电所。主要施工内容包括：变压器本体就位、附件清扫、附件安装、滤油注油。2.2 主要工程量序单数备施工项目型号规格号位量注S11-M16000/35KV16000KVA1变压器本体台235±3*2.5%/10.5KV Ud=8.0 Y,d112LRB-35 400/1电流互感器只613PC1600(1400)-28(2)/520散热器片组4高低压套管防4件4雨罩油温度计、绕组温度计、压力5校验附件安装套6释放阀、气体继电器67储油柜注油滤油个T 0211 编制依据2 工程概况2.3 工程特点主变压器为有载调压油浸式变压器，选用重庆市亚东亚集团变压器有限公司生产的S11-16000/35 型变压器，额定容量：16000 kVA，额定电压：35/10.5kV,额定电流：263.9/880A。主变压器采用充氮运输。本工程施工项目较多且比较复杂，在施工前应合理安排施工，主变压属重大设备，器身暴露时间≤16 小时。起吊工作必须由起重专业熟练职工指挥、操作。在主变安装过程中，调试人员应配合安装顺序，做好相关设备试验。3.1 设备及材料要求3.1.1 设备到达现场后应符合下列要求。3.1.1.1 油箱及所有附件应齐全，无锈蚀及机械损伤，密封应良好。3.1.1.2 油箱箱盖或钟罩法兰及封板的联接螺栓应齐全，紧固良好，无渗漏；浸入油中运输的附件，其油箱应无渗漏。3.1.1.3 充油套管的油位应正常，无渗油，密封良好，瓷体无损伤。3.1.1.4 变压器到达现场后，应进行器身检查。3.1.1.5 出厂证件及技术资料应齐全。3.1.1.6 变压器型号、铭牌核对和外观检查，按装箱清单清点附件。3.1.1.7 检查箱顶氮气压力表是否保持正压力 0.01—0.03MPa。3.1.1.8 按有关规范要求对变压器本体用油及添加油进行验收化验，化验项目严格按规范执行。3.1.1.9 气体继电器、温控器应提前委托当地电力试验部门进行校验。3.1.3 变压器就位安装前建筑工程应当具备下列条件3 施工准备及条件13.1.3.1 混凝土基础及构架达到允许安装的强度，焊接构件的质量符合要求，基础中心线标注清晰。3.1.3.2 预埋件及预留孔符合设计。3.1.3.3 具有足够的施工用场地，道路畅通。4.1 劳动力计划4.1.1 总体指挥1 人4.1.2 现场负责人1 人4.1.3 技术负责人1 人4.1.4 起重负责人1 人4.1.5 安全员1 人4...
