35kV线路跨越35KV路施工方案

35kV线路跨越35KV路施工方案_第1页
1/18
35kV线路跨越35KV路施工方案_第2页
2/18
35kV线路跨越35KV路施工方案_第3页
3/18

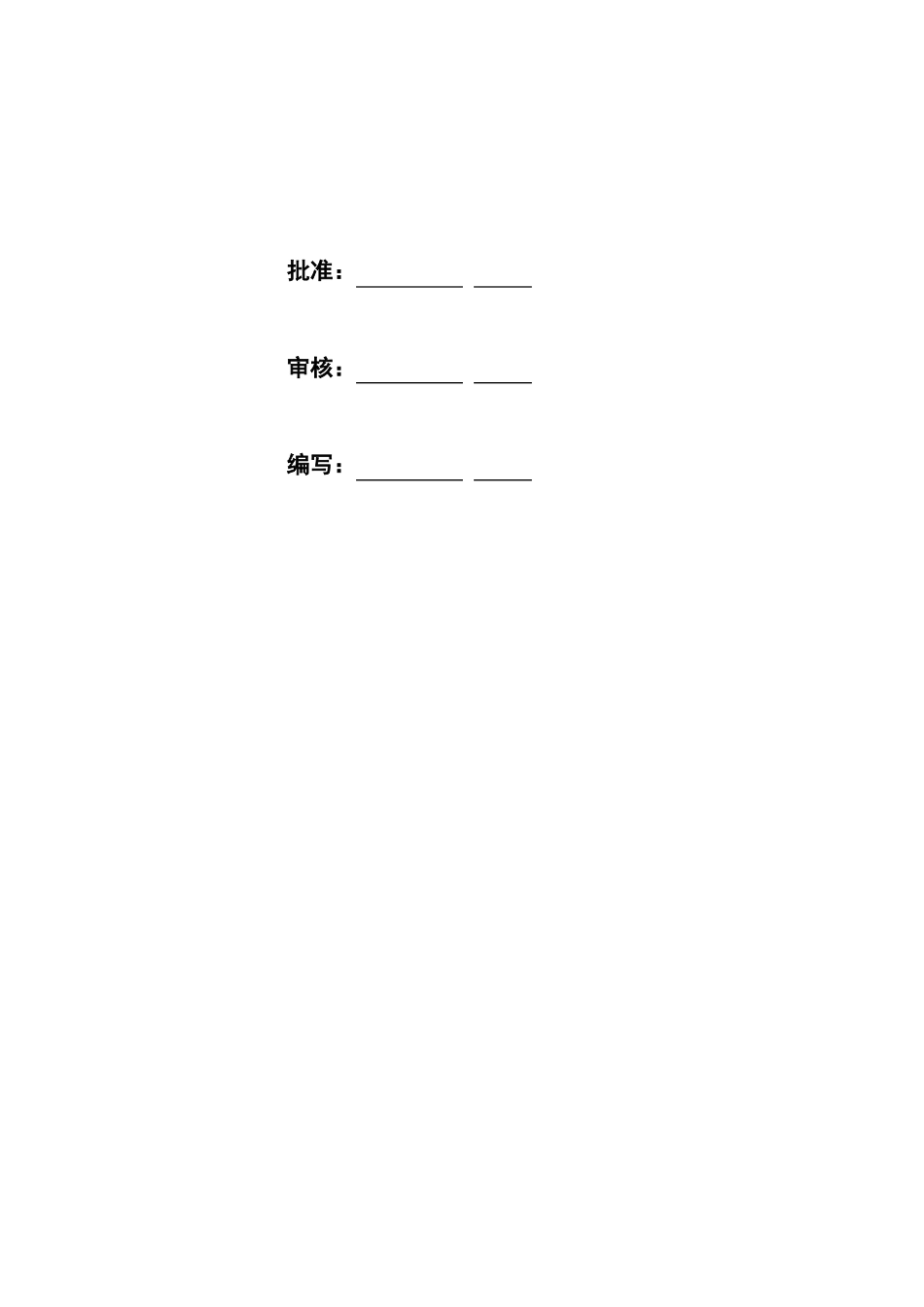

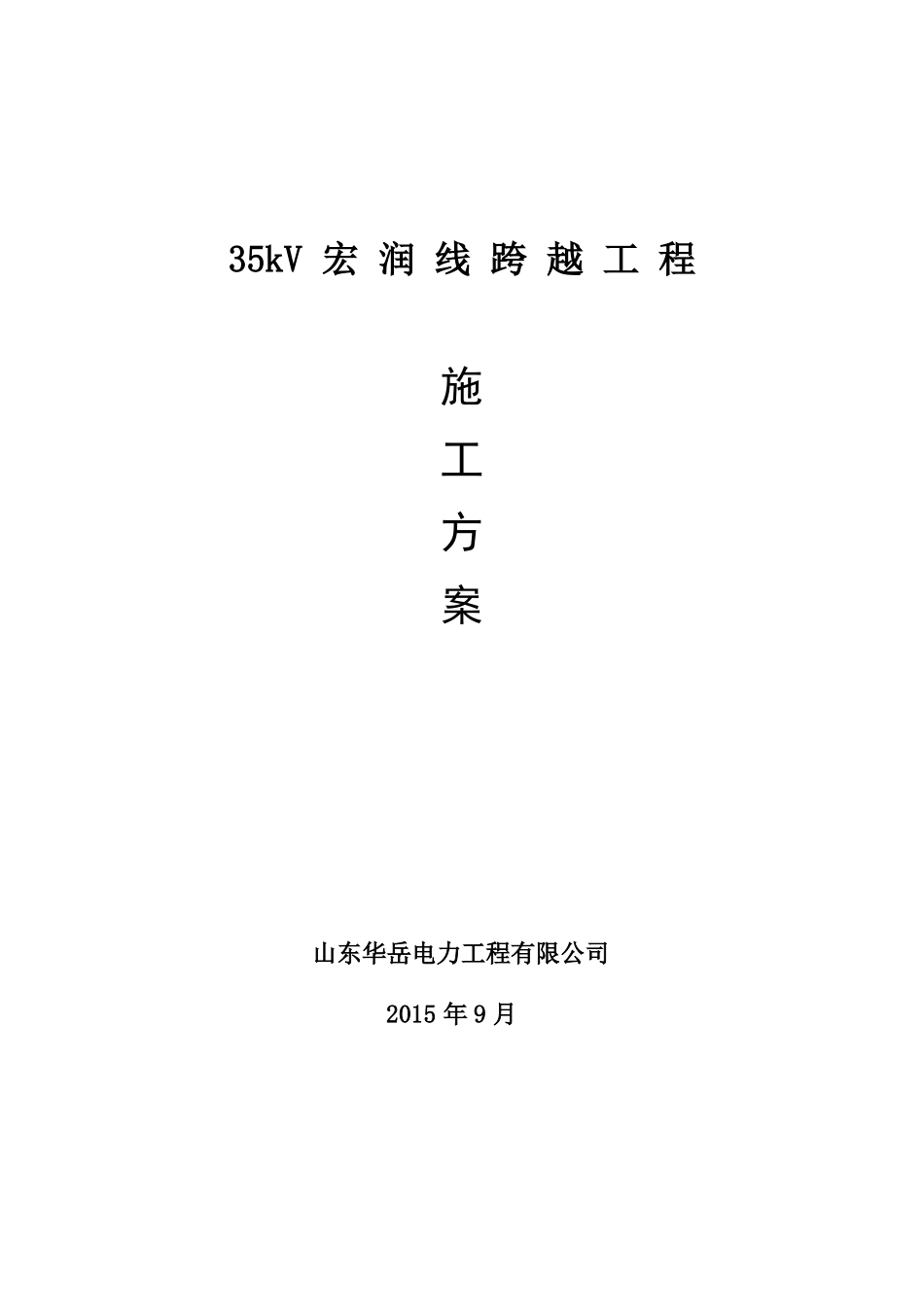

35kV 宏 润 线 跨 越 工 程施工方案山东华岳电力工程有限公司2015 年 9 月批准:审核:编写:35kV 宏润线工程施工方案目录总则……………………………………………………………(4)第一章工程简介 ……………………………………………………………(4)第二章组织措施 ……………………………………………………………(4)第三章技术措施 ……………………………………………………………(7)第四章第五章安全措施 ……………………………………………………………(13)安全事故事件应急预案…………………………………………………(16)- 3 -第一章工程简介设计规模:线路名称电压等级线路长度架设回路数导线型号地线型号地线光缆工程慨况:一、35kV 宏润线长度为 770 米,共 66kV 塔形铁塔两基,起点为平山宏润光伏电站一期开关站西侧,跨越 35kV 石苏线 387 线路交叉跨越点,至平山宏润光伏电站二期东侧 2 号铁塔。二、跨越高速路情况1、跨越次数:本工程跨越 35kV 输电线路 1 次;2、跨越地点:交叉跨越点位于石苏线 387 线路 07-08 号杆之间;四、施工方案:1、石苏线 387 线路 07-08 号杆地段为陡峭山地,地形十分复杂,导线对地间距为 35 米,故采用吊车吊挂跨越方式施工,施工程序为:接停电通知后验电确认无误,在石苏线 387 线路 07、08 号杆处设置接地线,50T 吊车安设接地线,并保证接地良好。将 50T 吊车支设在被跨线路西侧,吊起滑轮至高于被跨线路 2 米处,用牵引线将避雷线从跨越线路东侧牵引至西侧,放线至西侧 1 号塔并紧线固定。其他三根导线均采用本方法依次顺序施工。全部紧线完毕后,进行线路复查检验,确定无其他问题后,收起两端接地线,报完工,申请送电。2、施工导线工作架设完成后,导线 A.B.C 相距石苏线的垂直距离为 45 米。3、施工时间安排:预计施工时间为两天,按供电公司批复的停电时间施工。4、跨越放线时高度为 40 米。5、跨越放线时吊车起重滑轮钩应作保护措施,防止导线往外飞。宏润线35kV0.770KM单回LGJ-150/25OPGW-GL-5035kV 宏润线工程施工方案第二章组织措施一、施工人员分配及职责1、人员分配及职责项目经理:郭向垒项目副经理:张继文项目技术员:李吉勇现场负责人:张继文线路一组:张占云安全员:李冬冬技术工:10 人配合工:15 人2、施工人员的职责2.1、项目经理职责:①、贯彻执行国家和上级有关质量、安全健康和环境管理的...
