500吨吊车吊装方案

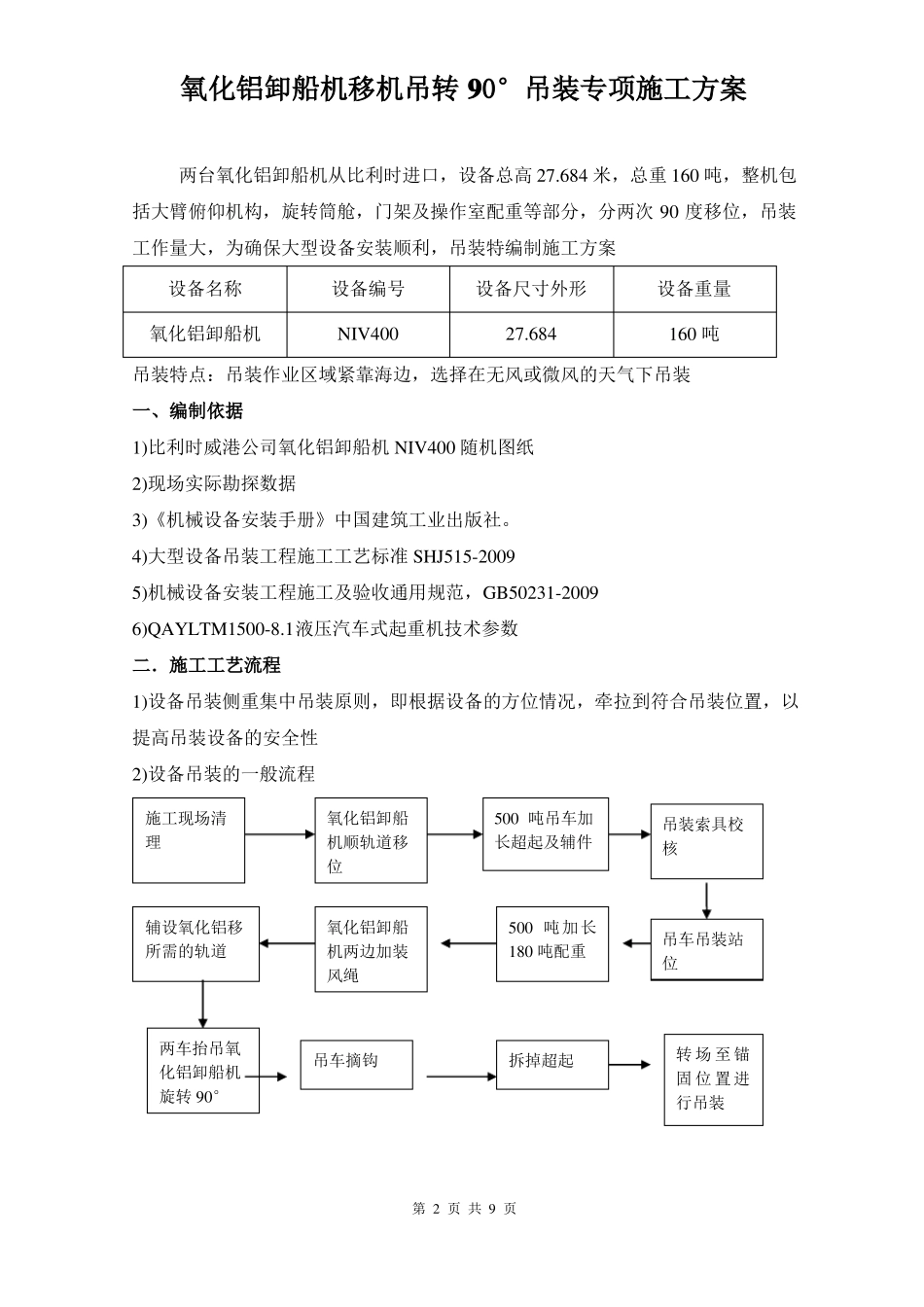

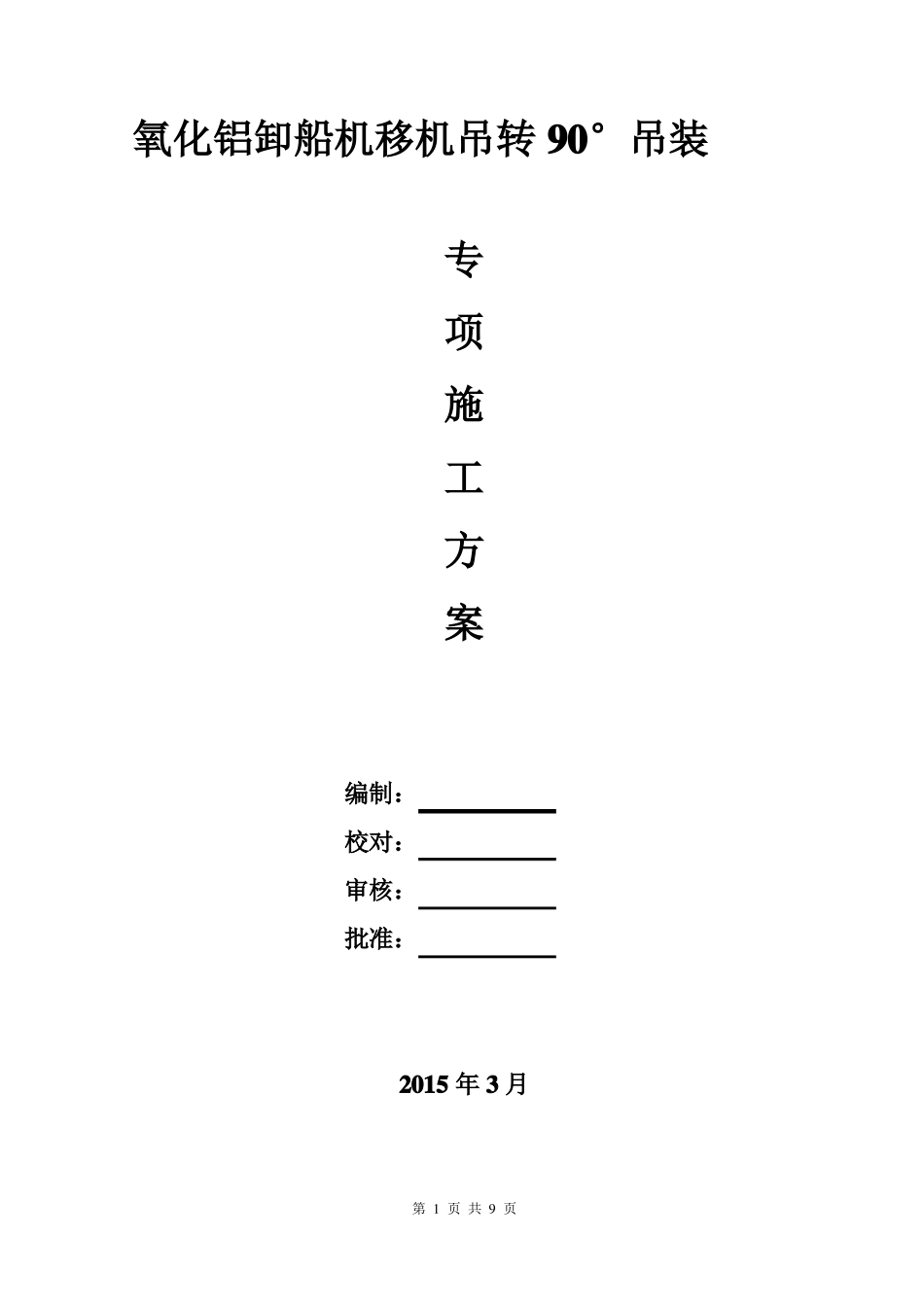

氧化铝卸船机移机吊转 90°吊装专项施工方案编制：校对：审核：批准：2015 年 3 月第 1 页 共 9 页氧化铝卸船机移机吊转 90°吊装专项施工方案两台氧化铝卸船机从比利时进口，设备总高 27.684 米，总重 160 吨，整机包括大臂俯仰机构，旋转筒舱，门架及操作室配重等部分，分两次 90 度移位，吊装工作量大，为确保大型设备安装顺利，吊装特编制施工方案设备名称氧化铝卸船机设备编号NIV400设备尺寸外形27.684设备重量160 吨吊装特点：吊装作业区域紧靠海边，选择在无风或微风的天气下吊装一、编制依据1)比利时威港公司氧化铝卸船机 NIV400 随机图纸2)现场实际勘探数据3)《机械设备安装手册》中国建筑工业出版社。4)大型设备吊装工程施工工艺标准 SHJ515-20095)机械设备安装工程施工及验收通用规范，GB50231-20096)QAYLTM1500-8.1液压汽车式起重机技术参数二．施工工艺流程1)设备吊装侧重集中吊装原则，即根据设备的方位情况，牵拉到符合吊装位置，以提高吊装设备的安全性2)设备吊装的一般流程施工现场清理氧化铝卸船机顺轨道移位500 吨吊车加长超起及辅件吊装索具校核辅设氧化铝移所需的轨道氧化铝卸船机两边加装风绳500 吨加长180 吨配重吊车吊装站位两车抬吊氧化铝卸船机旋转 90°吊车摘钩拆掉超起转 场 至 锚固 位 置 进行吊装第 2 页 共 9 页三、卸船机吊装部位及重心勘查情况1.8m○○○3.2m6.5m7m○○○1.8m○1)氧化铝卸船机高而且形状不规则，随机工图纸表明其重心不在中心位置，两台吊车抬吊时起吊额定载荷大于实际承载重量即可，翻阅氧化铝卸船机结构尺寸及吊耳的顺序排列（拆掉臂架及吸管和配重 2 块）总重小于 150 吨，根据杠杆定律，力距平衡公式，重乘×主臂=力乘×力臂，陆侧 500 吨吊车 150吨×6.5 米÷10 米[6.5+﹙7 米÷2﹚] ＝97.5T，靠海侧的吊车推测吊载量；150T×﹙7 米÷2﹚÷[6.5 米+﹙7 米÷2﹚] ＝52.5T，厂家在设计吊耳的位置时，充分考虑吊耳的平衡。2)吊装前分别将卸船机臂架吸管、配重以及其他妨碍移机部件等拆掉并加固卸船机，移机前 2-3 天将整个移机通道路碍移除，两台 500 吨汽车吊分别在靠海侧，靠路侧站位，将准备好的钢丝绳、卸扣栓挂在卸船机已有的吊耳上，并拴好防风绳。3)陆侧 500 吨汽车吊起吊回转半径控制在 12 米范围内，出臂 31.7 米，额定重量 120 吨，实际载荷 100 吨，负荷率 83.3％，靠海侧 500 吨吊车作业半径控制在 16.5 米...
