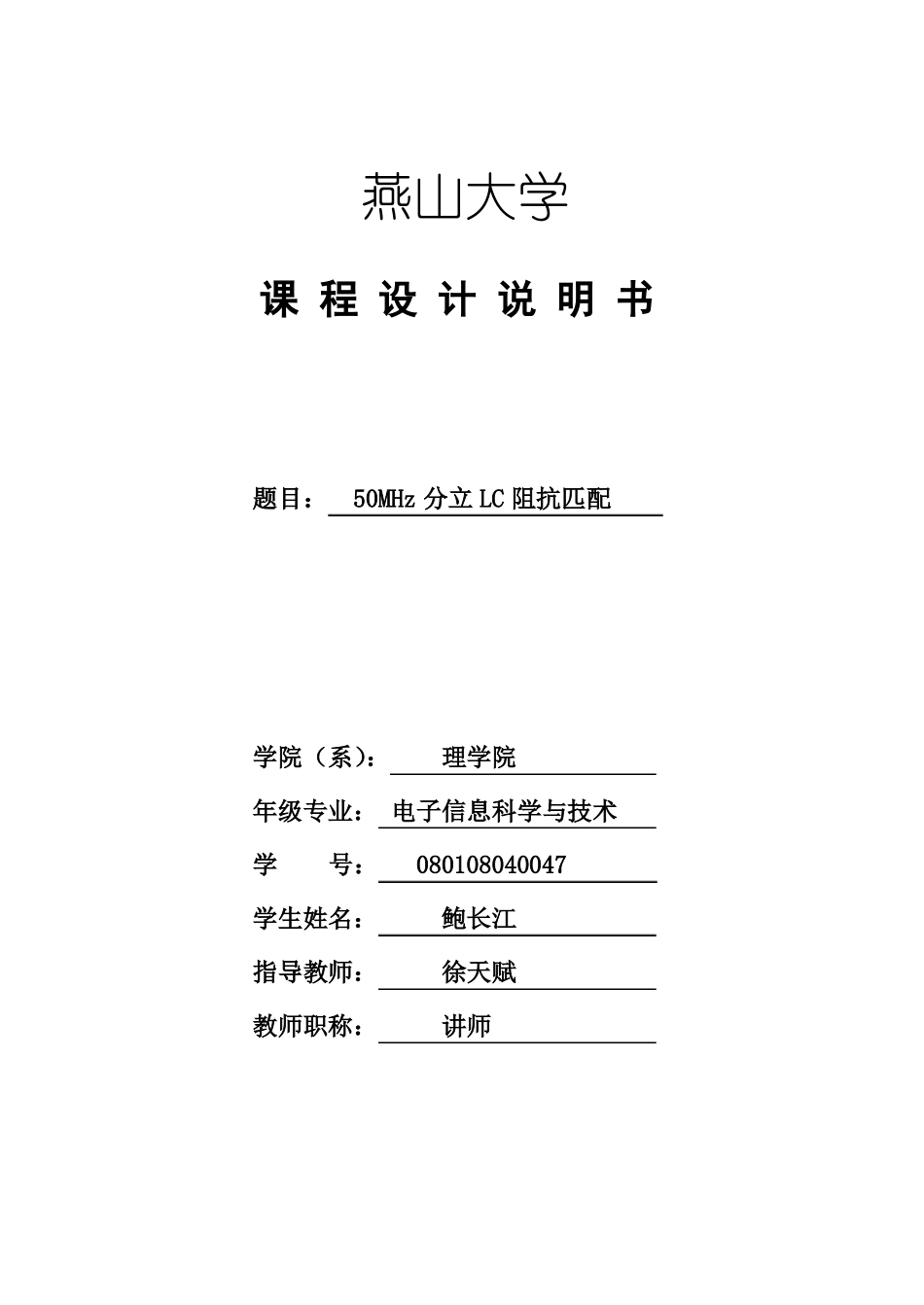

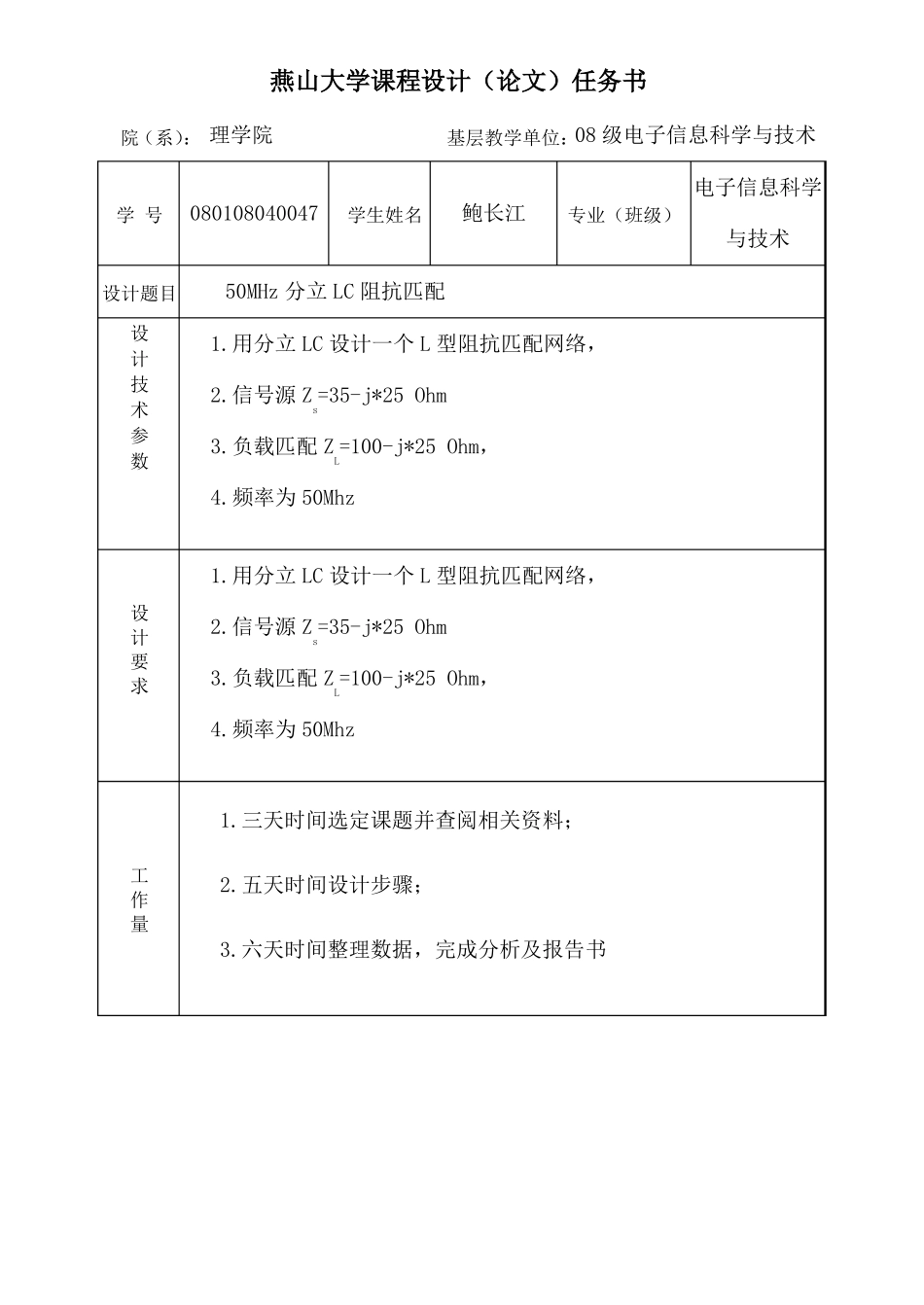

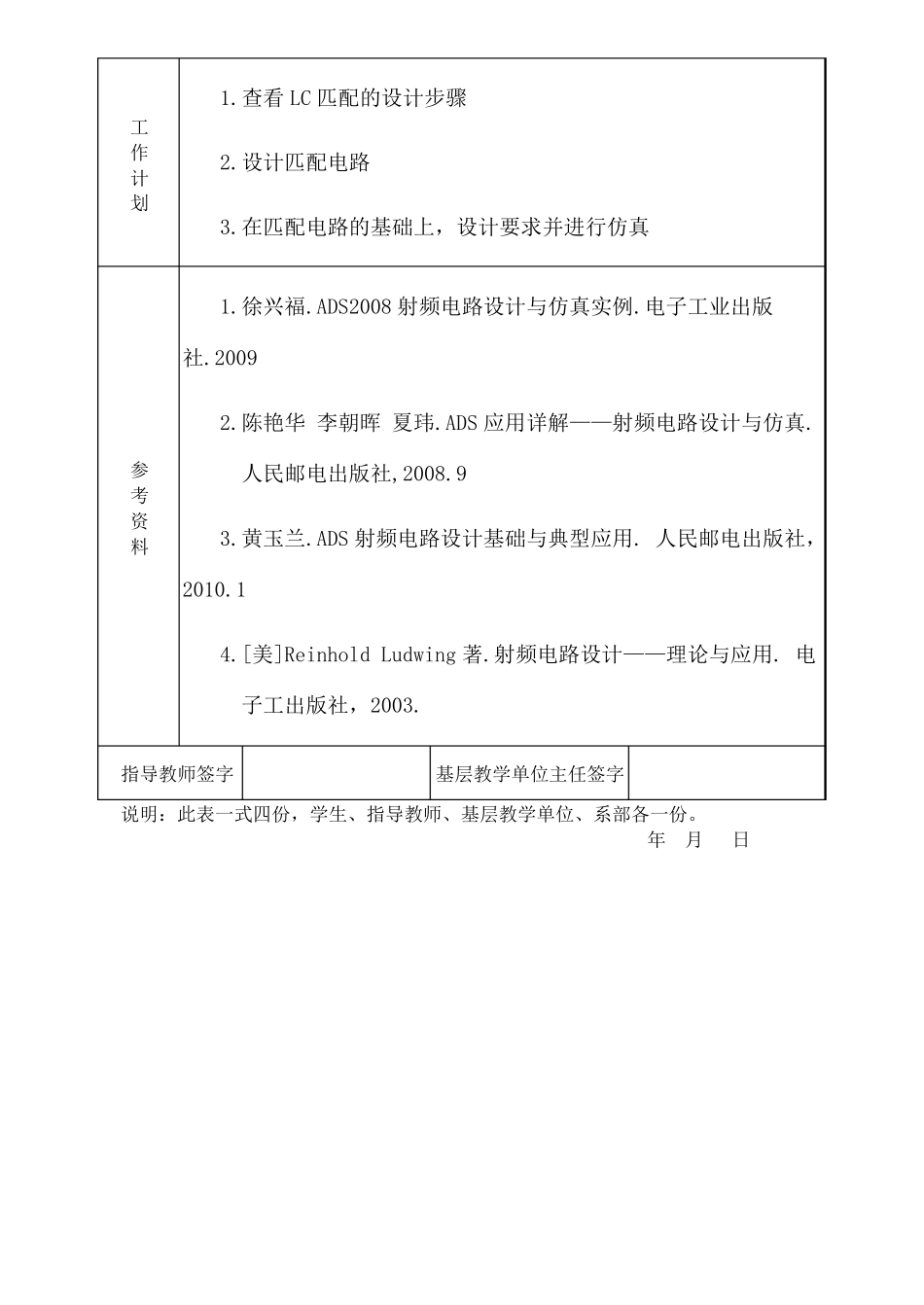

燕山大学课 程 设 计 说 明 书题目： 50MHz 分立 LC 阻抗匹配学院（系）：理学院年级专业： 电子信息科学与技术学号： 080108040047学生姓名：鲍长江指导教师：徐天赋教师职称：讲师燕山大学课程设计（论文）任务书院（系）： 理学院基层教学单位：08 级电子信息科学与技术电子信息科学学 号080108040047学生姓名鲍长江专业（班级）与技术设计题目设计技术参数50MHz 分立 LC 阻抗匹配1.用分立 LC 设计一个 L 型阻抗匹配网络，2.信号源 Zs=35-j*25 Ohm3.负载匹配 ZL=100-j*25 Ohm，4.频率为 50Mhz设计要求1.用分立 LC 设计一个 L 型阻抗匹配网络，2.信号源 Zs=35-j*25 Ohm3.负载匹配 ZL=100-j*25 Ohm，4.频率为 50Mhz1.三天时间选定课题并查阅相关资料；工作量2.五天时间设计步骤；3.六天时间整理数据，完成分析及报告书1.查看 LC 匹配的设计步骤工作计划2.设计匹配电路3.在匹配电路的基础上，设计要求并进行仿真1.徐兴福.ADS2008 射频电路设计与仿真实例.电子工业出版社.20092.陈艳华 李朝晖 夏玮.ADS 应用详解——射频电路设计与仿真.参考资料人民邮电出版社,2008.93.黄玉兰.ADS 射频电路设计基础与典型应用. 人民邮电出版社，2010.14.[美]Reinhold Ludwing 著.射频电路设计——理论与应用. 电子工出版社，2003.指导教师签字基层教学单位主任签字说明：此表一式四份，学生、指导教师、基层教学单位、系部各一份。年月日50MHz 分立 LC 阻抗匹配一.匹配的基本原理阻抗匹配的概念是射频电路设计中最基本的概念之一，贯穿射频电路设计始终。阻抗匹配就意味着源传递给负载最大的 RF 功率。换言之，要实现最大的功率传输，就必须使负载阻抗与源阻抗相匹配。然而，它们的功能并不仅限于实现理想功率传输而在源和负载之间进行阻抗匹配。事实上，许多实际的匹配网络并不仅仅为了减小功率损耗而设计的，它们还具有其他功能，如减小噪声干扰、提高功率容量和提高频率响应的线性度等。二. Match the basic principleThe concept of the impedance matching is rf circuit designof one of the most basic concept, throughout the rf circuit designalways. Impedance matching means transfer to load the largestsource of RF power. In other words, to achieve maximum powertransfer, we must make the load impedance and source impedancemat...
