50万吨棒材方案

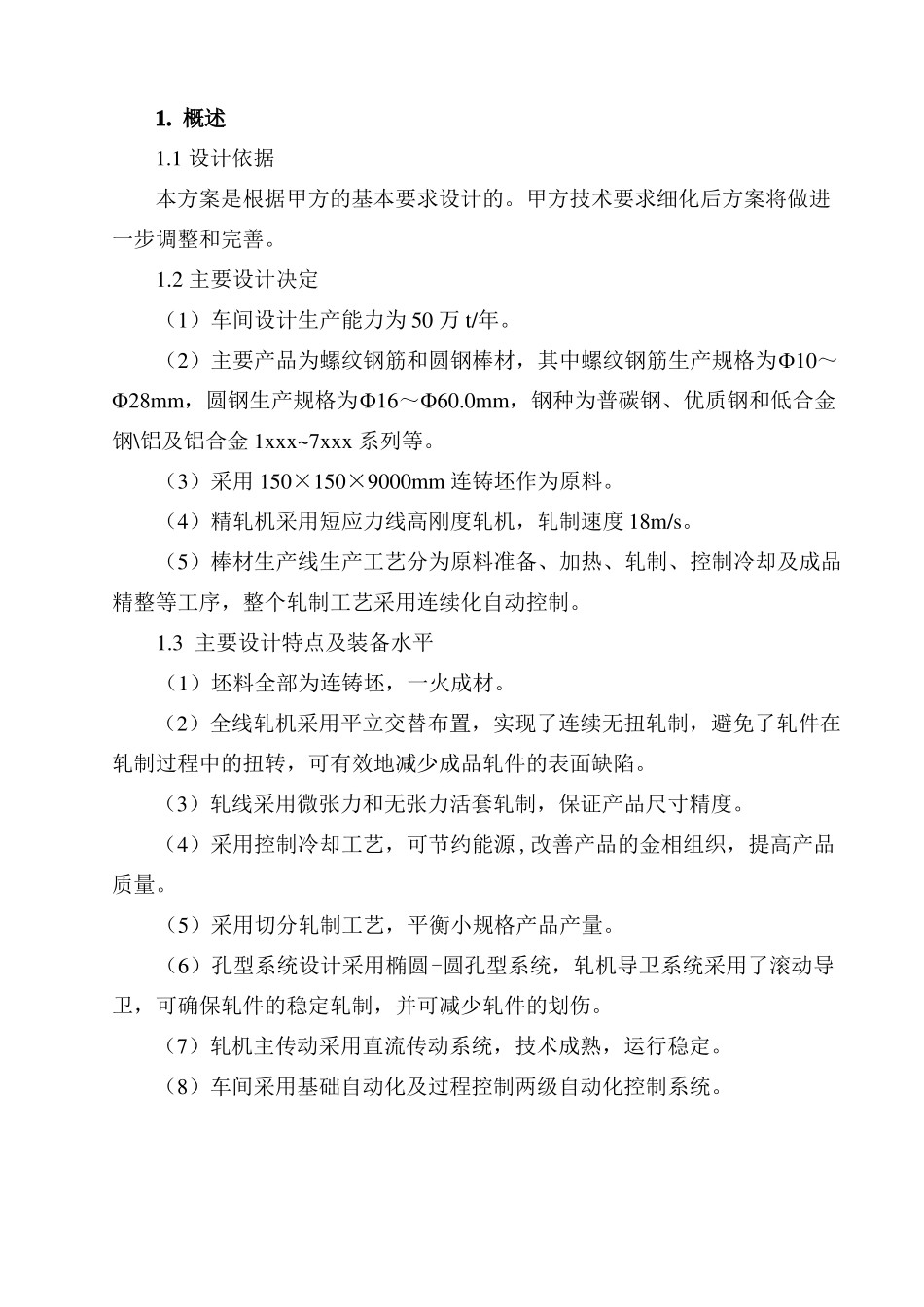

50万吨棒材方案_第1页
1/15
50万吨棒材方案_第2页
2/15
50万吨棒材方案_第3页
3/15
50 万吨全连轧棒材工程设计方案2017.10.181. 概述1.1 设计依据本方案是根据甲方的基本要求设计的。甲方技术要求细化后方案将做进一步调整和完善。1.2 主要设计决定(1)车间设计生产能力为 50 万 t/年。(2)主要产品为螺纹钢筋和圆钢棒材,其中螺纹钢筋生产规格为10~28mm,圆钢生产规格为16~60.0mm,钢种为普碳钢、优质钢和低合金钢\铝及铝合金 1xxx~7xxx 系列等。(3)采用 150×150×9000mm 连铸坯作为原料。(4)精轧机采用短应力线高刚度轧机,轧制速度 18m/s。(5)棒材生产线生产工艺分为原料准备、加热、轧制、控制冷却及成品精整等工序,整个轧制工艺采用连续化自动控制。1.3 主要设计特点及装备水平(1)坯料全部为连铸坯,一火成材。(2)全线轧机采用平立交替布置,实现了连续无扭轧制,避免了轧件在轧制过程中的扭转,可有效地减少成品轧件的表面缺陷。(3)轧线采用微张力和无张力活套轧制,保证产品尺寸精度。(4)采用控制冷却工艺,可节约能源 ,改善产品的金相组织,提高产品质量。(5)采用切分轧制工艺,平衡小规格产品产量。(6)孔型系统设计采用椭圆-圆孔型系统,轧机导卫系统采用了滚动导卫,可确保轧件的稳定轧制,并可减少轧件的划伤。(7)轧机主传动采用直流传动系统,技术成熟,运行稳定。(8)车间采用基础自动化及过程控制两级自动化控制系统。2 轧钢工艺2.1 产品大纲及金属平衡2.1.1 产品大纲该棒材车间设计规模为年产 50 万 t。产品品种:圆钢棒材、螺纹钢筋 、产品规格:10~60.0mm其中:圆钢棒材16~60.0mm螺纹钢筋10~28mm10~16mm 螺纹钢采用切分轧制工艺。主要钢种:普碳钢、优质碳素钢、低合金钢等、铝及铝合金 1xxx~7xxx 系列交货状态:成捆交货捆径~300mm定尺长度6.0~12.0m捆重2000~3000kg执行标准:圆钢GB702-86螺纹钢GB1499-98产品方案见表 2-1。产品方案表表 2-1代表序号1234品种钢号螺纹钢圆钢圆钢合计20MnSiQ2352510~141300001300002615~1813000030000200001800003619~2511000020000100001400002826~603000010000100005000010410000600004000050000010080128100各规格产量(t)合计%2.1.2 原料坯料种类:连铸坯规格:1501509000mm单重:1550kg年需要量:520830t执行标准YB2011-832.1.3 金属平衡车间原料年需要量为 520830t,成品产量为 500000t,综合成材率为 96.0%。金属平衡见表 2-2。金属平衡表表 2-2原料量t520830%100t...
