55寸超窄边液晶拼接方案

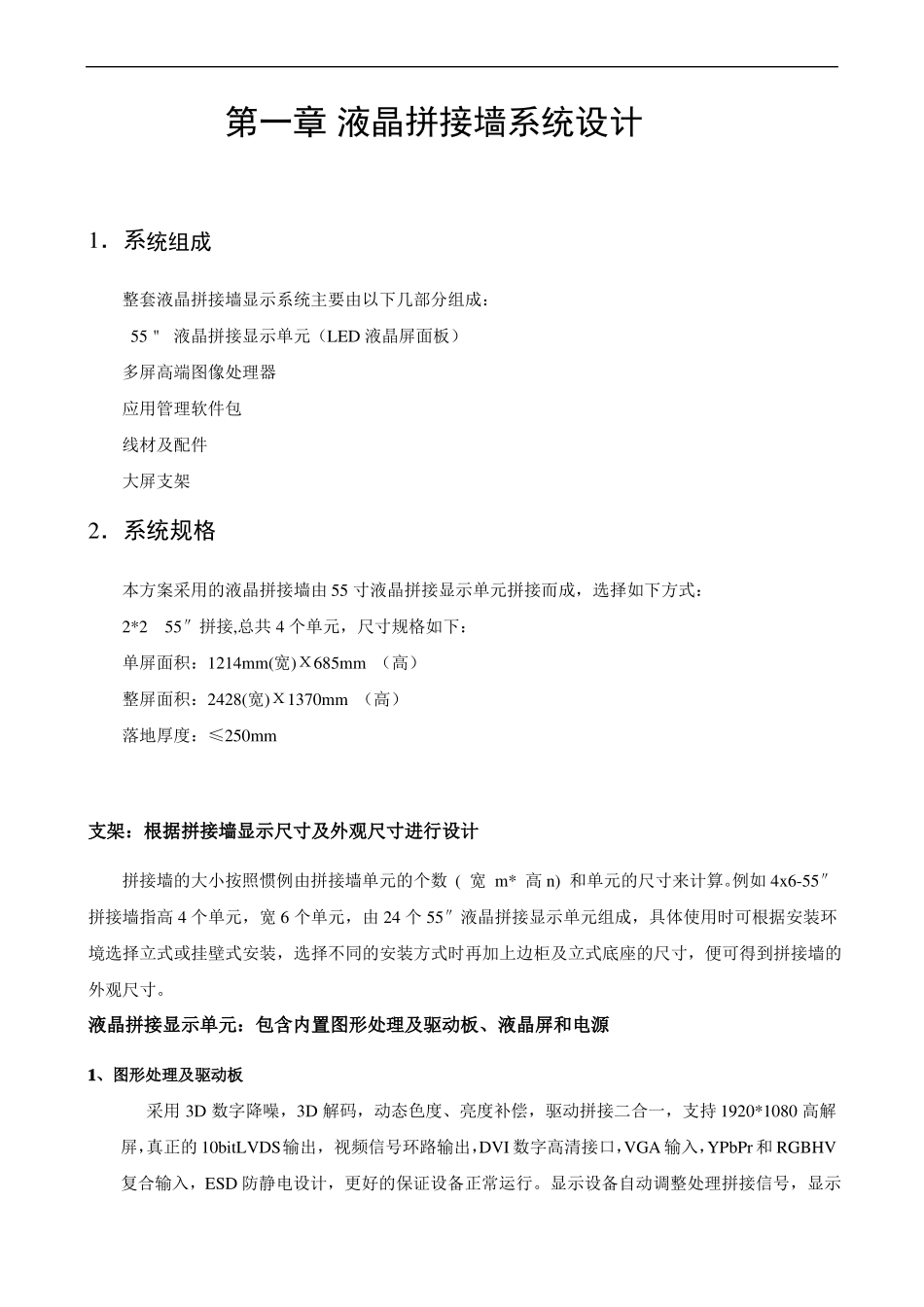

55 寸超窄边 LED设计方案（液晶）拼接显示系统第一章 液晶拼接墙系统设计1．系统组成整套液晶拼接墙显示系统主要由以下几部分组成：55＂ 液晶拼接显示单元（LED 液晶屏面板）多屏高端图像处理器应用管理软件包线材及配件大屏支架2．系统规格本方案采用的液晶拼接墙由 55 寸液晶拼接显示单元拼接而成，选择如下方式：2*255″拼接,总共 4 个单元，尺寸规格如下：单屏面积：1214mm(宽)Х685mm （高）整屏面积：2428(宽)Х1370mm （高）落地厚度：≤250mm支架：根据拼接墙显示尺寸及外观尺寸进行设计拼接墙的大小按照惯例由拼接墙单元的个数 ( 宽 m* 高 n) 和单元的尺寸来计算。例如 4x6-55″拼接墙指高 4 个单元，宽 6 个单元，由 24 个 55″液晶拼接显示单元组成，具体使用时可根据安装环境选择立式或挂壁式安装，选择不同的安装方式时再加上边柜及立式底座的尺寸，便可得到拼接墙的外观尺寸。液晶拼接显示单元：包含内置图形处理及驱动板、液晶屏和电源1、图形处理及驱动板采用 3D 数字降噪，3D 解码，动态色度、亮度补偿，驱动拼接二合一，支持 1920*1080 高解屏，真正的 10bitLVDS输出，视频信号环路输出，DVI 数字高清接口，VGA 输入，YPbPr 和 RGBHV复合输入，ESD 防静电设计，更好的保证设备正常运行。显示设备自动调整处理拼接信号，显示图象更亲切自然。采用 FPGA 阵列式组合处理构架，全硬件设计，快速启动（启动时间小于8S）和全天时全天候正常工作。集超带宽视频信号采集、实时高分辨率数字图像处理、3D 高阶数字滤波等并行处理机制,能从根本上保证对所有输入视频进行全实时、图像无延迟处理，无丢帧现象。显示设备可以实现高分辨率、高亮度、高色彩还原显示。2、 液晶屏拼接墙使用超窄边 LED 专业液晶屏，并经过技术处理，使其符合拼接墙的设计要求。首创的液晶挂装设计。通过对液晶屏进行结构技术处理，改变传统的液晶屏安装形式，使液晶单元装拆变得非常方便。3、电源拼接墙每一单元都有独立的开关电源模块，保证系统长时间稳定运行，整机输入使用带保护地的单相三线制交流电源，并确保整个工程系统使用同一保护地。不能使用无保护地的电源，电源线的接地脚不能破坏。控制计算机拼接墙系统控制提供一个软件包，可安装于任何品牌的 PC 机，在 windows 环境下，运行软件并通过 RS232 串行通信，用于对拼接墙的信号和各种功能的控制。各类线材各类线材将按实地安装数量及高度等数据进行...
